「顶点颜色」

为多边形网格的每个顶点和面付与颜色信息。

您可以编辑每个顶点的颜色，烘焙和渲染。

通过导出到与顶点颜色对应的文件格式，您可以与外侧工具交换数据。

注意Standard 和 Professional 版可以完成顶点颜色烘焙。

Basic Standard Professional
O O O

使用方法

将根据应用程序执行「编辑」「烘焙」「管理顶点的颜色图层」。

顶点颜色的新设置

为所选多边形网格的元素设置顶点颜色。

「编辑」工具参数

选择「顶点颜色」>「编辑」时显示。 选择顶点颜色层，创建它们，应用顶点颜色等。

新增图层按钮
添加作为编辑对象的顶点颜色图层。 （最多8个）
如果选择了具有不同层数的多个形状，则仅将颜色层添加到具有最少层数的形状。
「图层」弹出菜单
显示当前正在编辑的图层编号。
从弹出菜单中选择要编辑的图层。
当选择多个形状时，只能选择保持所有形状的层的序号。
对象
「顶点」按钮
为每个顶点指定顶点颜色。
「面顶点」按钮
为每个面顶点指定顶点颜色。
「顶点颜色」彩盒
设置要应用于顶点的颜色。 更改颜色框的颜色也会更改顶点颜色。
「α值」滑块、文本框
设置顶点颜色的α值
结合面材质映射设置「Α透明度」，它被视为透明度。。
「应用颜色」按钮
应用顶点颜色。
通过更改选择状态并执行「应用颜色」，您可以将与顶点颜色相同的颜色应用于新选择区域。
「删除颜色」按钮
将初始值的白色（RGBA：1,1,1,1）指定给顶点颜色，使顶点颜色变为未应用状态。
「顶点颜色」颜色框，「α值」滑块，文本框的内容不会更改。
「关闭」按钮
关闭工具参数。

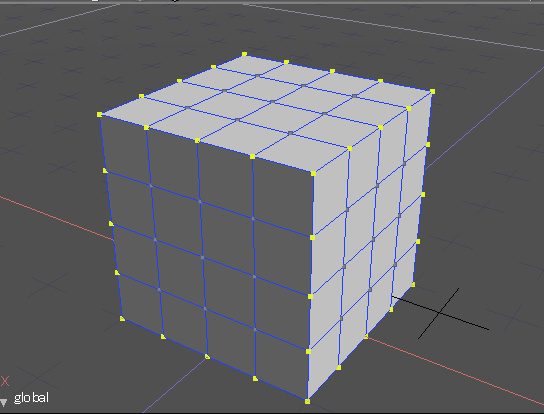

编辑顶点颜色之前（顶点）

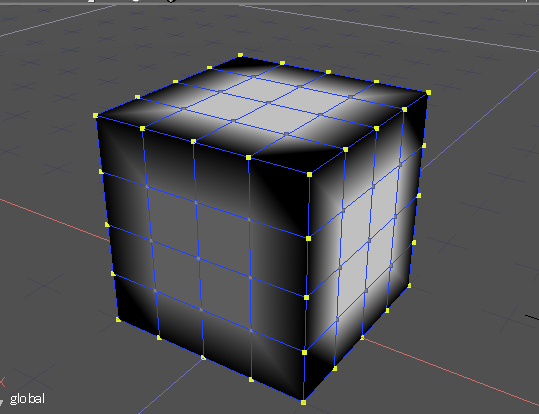

顶点颜色编辑后（对象：顶点，顶点颜色为黑色）

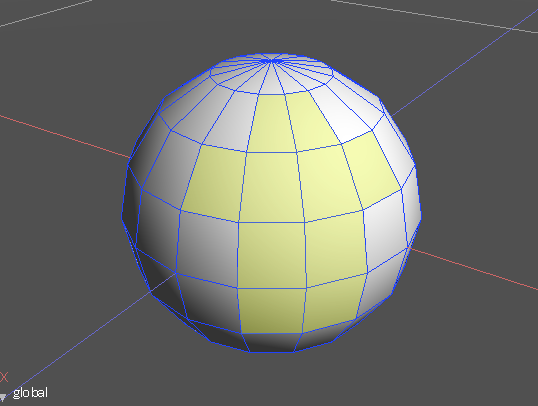

顶点颜色编辑之前（面）

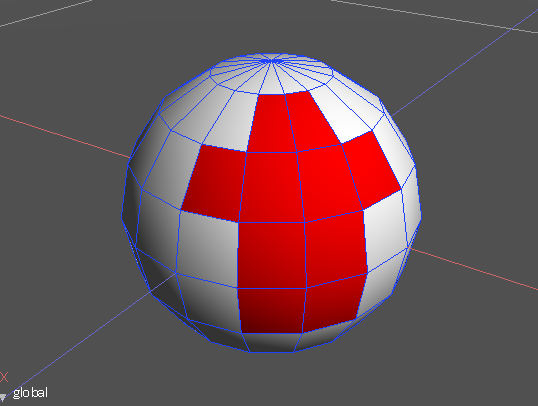

顶点颜色编辑后（目标：面，顶点颜色红色设置）

烘焙颜色到顶点

烘焙到顶点颜色工具参数

选择「顶点颜色」>「烘焙」后显示。 结合（设定）所选多边形网格的面材料映射设置（渲染时显示的纹理）的结果，法线的计算结果等作为顶点颜色进行烘焙设置。

添加图层按钮
添加要编辑的顶点颜色图层。 （最多8个）
如果选择了具有不同层数的多个物体，则仅将颜色层添加到具有最少层数的形状。
「图层」弹出菜单
显示当前正在编辑的图层编号。
弹出菜单中选择要编辑的图层。
当选择多个形状时，只能选择保持所有形状的层的序号。
对象
「顶点」按钮
为每个顶点指定顶点颜色。
「面顶点」按钮
为每个面顶点指定顶点颜色。
「模式」弹出菜单
表面材质
将面材质的漫反射贴图集成的结果烘焙到选择对象。
法线（全局）
烘焙目标全局坐标系（世界空间）的法线。
法线（本地）
烘焙目标本地坐标系（对象空间）的法线。
表面材质ID
将集合了面材质的漫反射映射的结果烘焙到所选对象。
（指定的颜色将与「多通道渲染」的面材质ID路径相同。）
光子映射（仅间接光）
将烘焙光映射的间接光计算结果。
启用「设置面材质」复选框后，将映射类型设置为「光映射」。
「设置表面材质」复选框
启用此选项后，为目标几何体创建面材质，并将「顶点颜色」指定给贴图设置。
已指定面材质，请将「顶点颜色」添加到贴图设置。
「仅选择」复选框
对对象的面，边和顶点上执行烘焙。
它仅在形状编辑模式下有效。
「刻录」按钮
执行烘焙。
「关闭」按钮
关闭工具参数。。

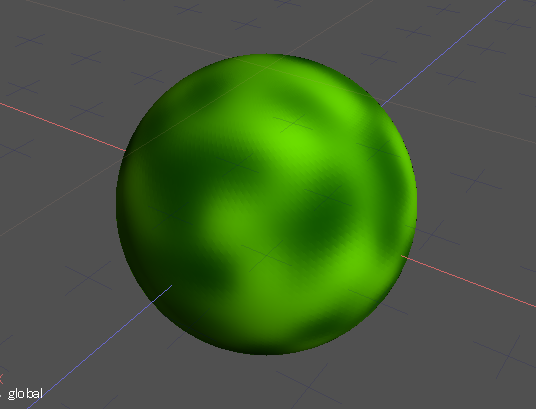

烘烤前的顶点颜色（映射「点」设置）

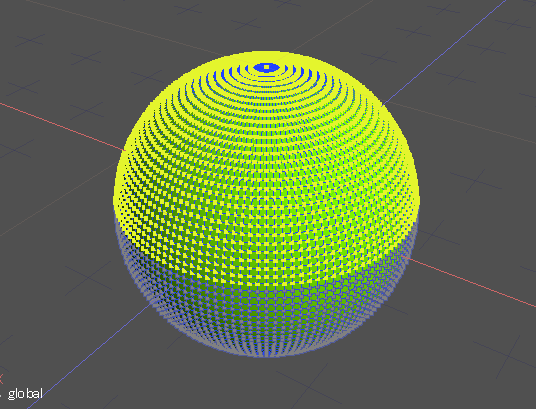

顶点颜色烘焙顶点选择

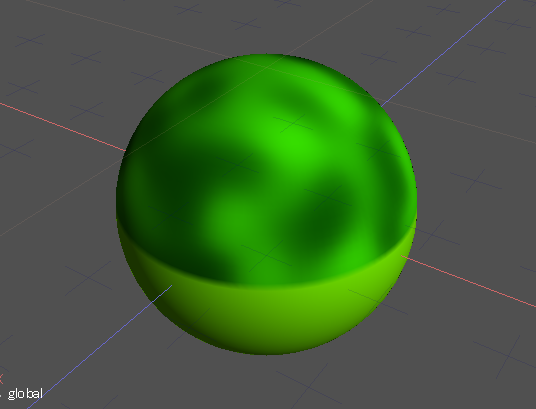

顶点颜色烘焙后（映射「点」更改为「顶点颜色」）

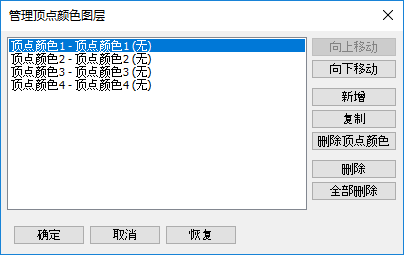

「管理顶点颜色层」对话框

添加，复制，删除顶点颜色层等

  • 从主菜单：选择「工具」>「顶点颜色」>「管理顶点颜色层」。
  • 从工具箱中：选择「编辑」>「网格」>「编辑」组>「顶点颜色」>「管理顶点的颜色图层」。
顶点颜色图层列表
显示顶点颜色图层列表。
所有顶点颜色在顶点颜色层「（无）」的初始状态以（RGBA：1,1,1,1）表示。
「向上移动」按钮
将选定的顶点颜色层向上移动一行。
「向下移动」按钮
将选定的顶点颜色层向下移动一行。
「新增」按钮
所有顶点颜色将初始值（RGBA：1,1,1,1）的顶点颜色层添加到列表的底部。
「复制」按钮
复制选定的顶点颜色图层。
复制的顶点颜色图层配置于列表的底部。
「消除顶点颜色」按钮
将所选顶点颜色图层的所有颜色变为初始状态（RGBA：1,1,1,1）。
「删除」按钮
删除选定的顶点颜色图层。
「全部删除」按钮
删除所有顶点颜色图层。
「恢复」按钮
返回打开「管理顶点颜色层」对话框时的状态。

表面材质设定

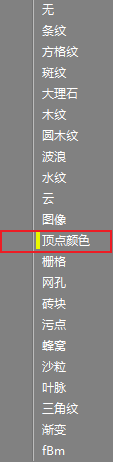

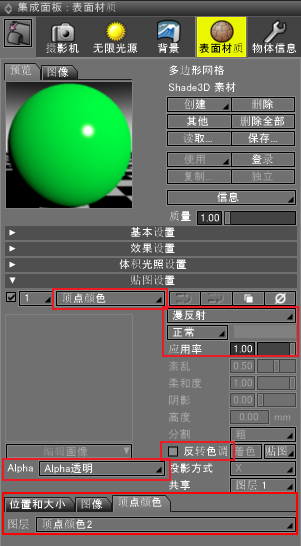

「顶点颜色」映射设置

当为面材质的映射设置「顶点颜色」时，顶点颜色反映在图形窗口的显示和渲染中。

在OBJ导出器中，优先输出由此映射模式指定的顶点颜色层。

有效的映射设置
映射类型
应用率
反相
通道合成
支持α透明度。
共有
顶点颜色>图层
选择要使用的顶点颜色图层。
选择要应用的多边形网格中不存在的图层时，不会映射顶点颜色。

注意 由于与形状相关的颜色信息，它不会反映在面材质预览或贴图预览中。

注意 通过将图形窗口的阴影设置为「纹理」「纹理+线框」，顶点颜色反映在视图窗口的描画中。

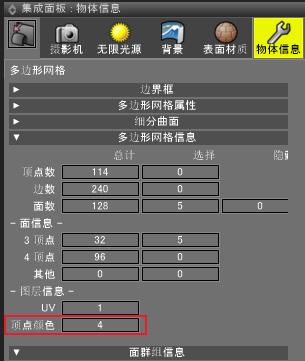

形状信息窗口

顶点颜色层的数量显示在多边形网格信息组的层信息中。。

当选择具有不同数量的顶点颜色层的多个形状时，显示变为「####」。
