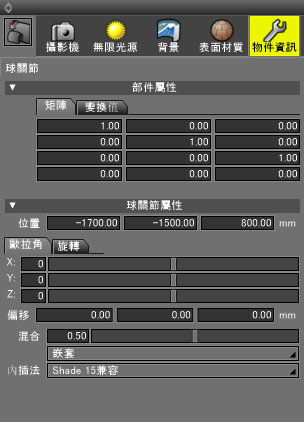

球關節的信息

選擇球關節的時候顯示。

●「部件屬性」組

「部件屬性」的內容，請參考「部件屬性」。

●「球關節屬性」組

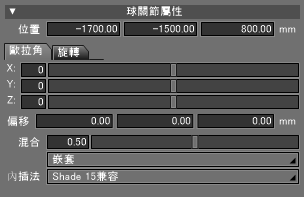

◆「歐拉角」選項卡

「X」「Y」「Z」文本框，滑塊

把球接點的中心作為軸，向「X」「Y」「Z」的各方向旋轉。在文本框中，顯示關節值為0的時候的相對值，通過操作，可以掌握關節值在多大程度上被改變。

「偏移」文本框

在每個“X”“Y”“Z”方向上顯示球關節的偏移量。可以輸入數字來修改偏移量。通過改變偏移量，可以更改動畫中球關節位置。

「混合」滑塊，文本框

將物體綁定到多個關節時，設置各自的關節的影響度。初始值為“0.5”。“混合”滑塊，文本框顯示在直線移動關節，旋轉關節，球關節上，均可以設置。

關節彈出菜單

設置影響關節值的嵌套。

「嵌套」

關節值的更改只反映在下位嵌套，即其關節所包含的物體，部件中。

「水平」

關節值的更改反映在下位嵌套和子嵌套上。

「內插法」彈出菜單

旋轉計算的內插法可以從「Shade 15」「Shade 13互換」「Shade 12互換」中選擇。
標準是選擇「Shade 15」。
選擇「Shade 15」後，可以規避以下問題。

• 選擇「Shade 12互換」的情況，球關節的初始屬性值為0以外的時候，編輯皮膚值可能會導致物體崩潰
• 在旋轉的球關節上設置皮膚，如果設置重量的話，頂點有可能歪曲旋轉(發生這個問題的話，即使在關節被復位的狀態下也只能設置旋轉值的關節)

注意「Shade 15」更改後，皮膚設置變得容易,但是因為下位互換丟失，用Shade 14以前的版本打開景色的話物體有破裂等問題發生，請注意。

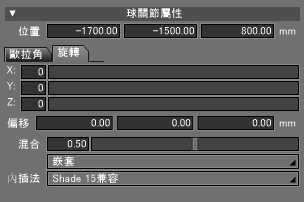

◆「旋轉」選項卡

「X」「Y」「Z」文本框，滑塊

「旋轉」選項卡的滑塊，可以從滑塊上的任何位置開始拖動。與關節值無關，從“0”開始顯示。選項卡的滑塊，文本框和「旋轉」選項卡的滑塊，文本框的基本作用相同。
