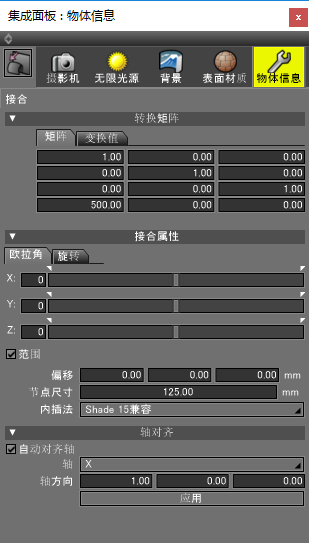

骨骼的信息

在选择骨骼时显示。显示结合的转换矩阵和作为关节点的参数。

●「转换矩阵」组

指定骨骼的位置/旋转信息的转换矩阵。
虽然球关节和旋转关节的「部件属性」的矩阵类似，但是骨骼的转换矩阵决定关节自身的位置和旋转信息。
此处指定的骨骼的位置和旋转，作为关节点值的偏移为0，旋转为0。
骨骼的时候「部件属性」和位置是不存在的。

注意根据物体的特性，“重置部分转换”和“重置所有部分转换”不会对骨骼执行命令。

●「骨骼属性」组

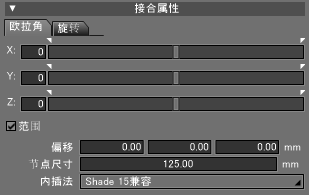

◆「欧拉角」选项卡

「X」「Y」「Z」文本框，滑块

把骨骼的中心作为轴，向「X」「Y」「Z」的各方向旋转。在文本框中，显示关节点值为0的状态的相对值，通过操作，可以掌握关节点值在多大程度上被更改。
另外，通过打开“范围”复选框，可以指定XYZ轴中心的旋转角度的最小和最大值。根据这个，限制在关节点模式下的旋转，只有骨骼能进行与旋转关节相同的操作。
选择「旋转」选项卡的时候，按XYZ轴进行相对地旋转。由于角度范围是旋转角选项卡指定的，所以受到限制。

「范围」复选框

选择「旋转角」选项卡时，可以限制XYZ轴的每个旋转角度的最小，最大值。

「偏移」文本框

每个「X」「Y」「Z」方向表示来自配置了骨骼位置的偏移移动量。可以输入数字来修改偏移量。偏移量的改变，也会改变动画时的骨骼位置。

「节点尺寸」文本框

指定骨骼显示的半径。这个参数不会影响骨骼自身的行动。只更改图形窗口上的外观。

「内插法」弹出菜单

旋转计算的内插法可以从「Shade 15兼容」「Shade 13兼容」「Shade 12兼容」中选择。
默认是选择「Shade 15兼容」。
选择「Shade 15」后，可以规避以下问题。

选择「Shade 12兼容」的情况，球关节的初始属性值为0以外的时候，编辑蒙皮值可能会导致形状变形
在旋转的球关节点上设置皮肤，如果设置重量的话，顶点有可能歪曲旋转(发生这个问题的话，即使在关节点被复位的状态下也只能设置旋转值的关节)

注意「Shade 15兼容」更改后，蒙皮设置变得容易,但是因为下位兼容丢失，用Shade 14以前的版本打开场景的话形状有可能会变形。

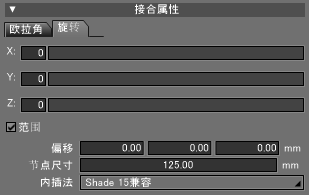

◆「旋转」选项卡

「X」「Y」「Z」文本框，滑块: 「旋转」选项卡滑块，可以从滑块上的任何位置开始拖动。与关节点值无关，从“0”开始显示值。选项卡的滑块，文本框和「旋转」选项卡的滑块，文本框的基本作用相同。

●「轴对齐」组

「自动对齐轴」复选框: 当骨骼以对象模式移动时，在本地坐标中自动校正骨骼前进方向的中心轴。
「轴」弹出菜单: 选择“X”“Y”“Z”“其他”作为对齐轴。选择“其他”时，在“轴方向”文本框中指定的矢量方向成为中心轴。
「轴方向」文本框: 显示或指定与轴对齐时的轴方向相对应的矢量。
「应用」按钮: 如果更改了中心轴，按「应用」按钮的话，骨骼的中心位置将马上更改为指定的轴。
如果轴方向指定的矢量不是单位矩阵，则转换为单位矩阵。
