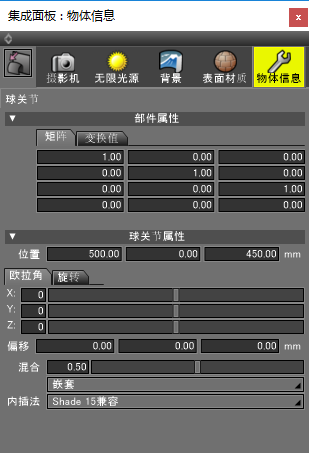

球关节的信息

选择球关节的时候显示。

●「部件属性」组

「部件属性」的内容，请参考「关节的信息」。

●「球关节属性」组

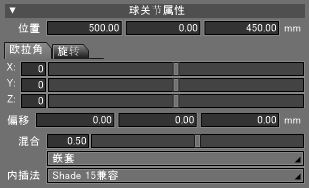

◆「欧拉角」选项卡

「X」「Y」「Z」文本框，滑块

把球接点的中心作为轴，向「X」「Y」「Z」的各方向旋转。在文本框中，显示关节值为0的时候的相对值，通过操作，可以掌握关节值在多大程度上被改变。

「偏移」文本框

在每个“X”“Y”“Z”方向上显示球关节的偏移量。可以输入数字来修改偏移量。通过改变偏移量，可以更改动画中球关节位置。

「混合」滑块，文本框

将物体绑定到多个关节时，设置各自的关节的影响度。初始值为“0.5”。“混合”滑块，文本框显示在直线移动关节，旋转关节，球关节上，均可以设置。

关节弹出菜单

设置影响关节值的嵌套。

「嵌套」

关节值的更改只反映在下位嵌套，即其关节所包含的物体，部件中。

「并列」

关节值的更改反映在下位嵌套和子嵌套上。

「内插法」弹出菜单

旋转计算的内插法可以从「Shade 15兼容」「Shade 13兼容」「Shade 12兼容」中选择。
标准是选择「Shade 15」。
选择「Shade 15」后，可以避免以下问题。

• 选择「Shade 12兼容」的情况，球关节的初始属性值为0以外的时候，编辑蒙皮值可能会导致物体崩溃。
• 在旋转的球关节上设置皮肤，如果设置重量的话，顶点有可能歪曲旋转(发生这个问题的话，即使在关节被复位的状态下也只能设置旋转值的关节)。

注意「Shade 15」更改后，皮肤设置变得容易,但是因为下位兼容丢失，用Shade 14以前的版本打开景色的话物体有破裂等问题发生。

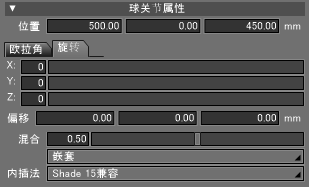

◆「旋转」选项卡

「X」「Y」「Z」文本框，滑块

「旋转」选项卡的滑块，可以从滑块上的任何位置开始拖动。与关节值无关，从“0”开始显示。选项卡的滑块，文本框和「旋转」选项卡的滑块，文本框的基本作用相同。
