Path Replicator Information

이 설정은 경로 복제기가 선택된 경우에 표시됩니다.

Part Attribute Settings

부품 속성 설정에 대한 자세한 내용은 복제기 정보(Replicator Information)를 참조하십시오. Replicator Information.

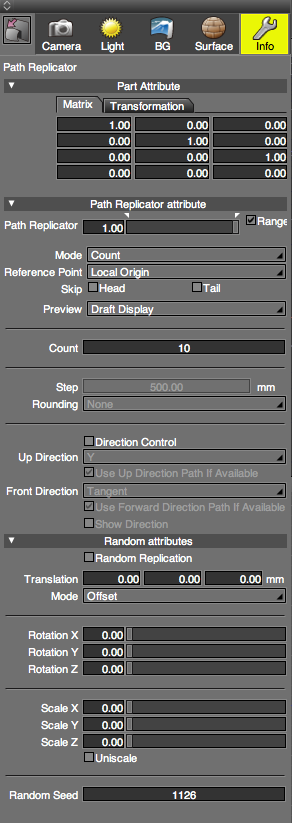

Path Replicator Attribute Settings

Path Replicator (경로 복제기)

경로 복제기의 joint 값을 지정합니다. 슬라이더 컨트롤 위의 joint limits (삼각형 아이콘)를 사용하여 값 범위를 제한할 수 있습니다.
Mode pop-up menu에서 개수를 선택한 경우 개수 값에 joint 값을 곱하여 생성된 복제본의 수를 결정합니다. Mode pop-up menu에서 Mode pop-up menu를 선택한 경우 Step 값에 joint 값을 곱하여 각 복제본 사이의 거리를 결정합니다.

Range

조인트 상한 및 하한을 활성화하려면 이 확인란을 선택하십시오.
관절 제한을 비활성화하려면 이 옵션을 선택 해제하십시오.

Mode

경로를 따라 복제본을 배치하는 방법을 지정합니다.

Count

지정된 수의 복제본이 경로를 따라 배치됩니다.

Step

복제본은 지정된 거리만큼 떨어진 경로를 따라 배치됩니다. 실제 복제본 수는 자동으로 계산됩니다.

Reference Point

객체 복제를 위한 참조 지점을 지정합니다.

Local Origin

로컬 좌표에서 객체의 원점을 참조 점으로 사용합니다.

First Control Point of Path

경로의 첫 번째 제어점을 참조 점으로 사용합니다.

Skip Checkboxes

경로의 시작 또는 끝에 복제본을 배치하지 않으려면 이 옵션 중 하나를 선택하십시오.

Head

선택한 경우 경로의 시작 부분에 복제본이 배치되지 않습니다. 그러나 여전히 Count 값으로 계산됩니다.

Tail

선택하면 경로 끝에 복제본이 배치되지 않습니다. 그러나 여전히 Count 값으로 계산됩니다.

Preview

복제된 객체를 표시하는 방법을 지정합니다. 렌더링에는 영향을 미치지 않습니다.

None

Figure Window에는 복제본이 표시되지 않습니다.

Draft Display

복제본은 경계 상자로만 표시됩니다.

Display

복제본은 뷰포트의 디스플레이 설정을 사용하여 표시됩니다.

Count

모드 팝업 메뉴에서 카운트를 선택한 경우 사용할 수 있습니다. 작성된 복제본 수를 지정합니다.

Step

Mode pop-up menu에서 Step을 선택한 경우 사용할 수 있습니다. 복제본 사이의 간격을 지정합니다.

Rounding

Mode pop-up menu에서 Step을 선택한 경우 분수로 수행할 작업을 지정합니다.

None

반올림(rounding)이 수행되지 않습니다.

Round Down

거리 계산 후 남은 나머지는 이전에 계산된 간격 중에 고르게 추가됩니다.
이것은 소수 부분만큼 간격을 증가시킵니다.

Round Up

간격이 계산된 후 분수가 남아 있으면 간격은 단계 값에 1을 더한 값으로 다시 계산됩니다.
이렇게하면 복제본 수가 증가하므로 각 복제본 간의 간격이 줄어 듭니다.

Extend

간격이 계산된 후 분수가 남아 있으면 경로가 접선을 따라 연장되고 복제본이 끝에 배치됩니다.

Direction Control

선택하면 방향 제어 설정(Direction Control settings)이 활성화됩니다.

Up Direction Pop-up Menu

경로의 위쪽 축으로 X, Y, Z 또는 자동 롤(Auto Roll)을 선택하십시오.
복제본의 방향을 제어하려면 경로 방향과 평행하지 않은 축을 선택하십시오. 복제본의 방향을 자동으로 조정하려면 자동 롤(Auto Roll)을 선택하십시오.

Use Up Direction Path if Available

선택하면 사용 가능한 경우 상향 축 경로가 사용됩니다.

Forward Direction Pop-up Menu

정방향으로 Tangent(접선) 또는 Follow(팔로우)를 선택하십시오.

Tangent

복제본 위치에서 경로의 접선이 정방향으로 사용됩니다.

Follow

현재 복제본에서 다음 복제본까지의 선이 정방향으로 사용됩니다.

Use Forward Direction Path If Available

이 옵션을 선택하면 정방향 경로가 사용 가능한 경우 정방향으로 사용됩니다.

Show Direction

선택하면 위쪽 및 순방향 경로가 표시됩니다.

Random Attributes

Random Replication

이 옵션을 선택하면 경로 복제기 부분(path replicator part)에 여러 child objects가 있는 경우 임의로 복제하기 위해 추출됩니다.

Translation

X, Y 및 Z 방향으로 각 복제본을 변환할 최대 거리를 지정합니다.

Mode

임의의 이동 거리 측정 방법을 결정하려면 Offset 또는 Displacement를 선택하십시오.

Offset

변환 값을 최대 거리로 사용하여 복제본은 양의 방향으로 만 오프셋됩니다.

Displacement

Translation 값을 최대 거리로 사용하여 복제본은 양의 방향과 음의 방향으로 오프셋됩니다.

Rotation X, Y, Z

각 XYZ 축에서 수행되는 임의 회전 범위를 지정합니다.

Scale X, Y, Z

각 XYZ 축에서 수행된 임의 배율의 비율을 지정합니다 (1.0 값은 0과 200 % 사이의 배율을 나타냄).

Uniscale

선택하면 임의로 생성된 복제본이 X, Y 및 Z 축을 따라 균일하게 조정됩니다.

Random Seed

랜덤 계산에 사용되는 값을 지정합니다. 이 값을 변경하면 무작위 복제가 변경됩니다.
