Filleting Curves

Fillet Curve tool을 사용하여 NURBS 곡선의 선택된 정점을 fillet (round)합니다. fillet의 크기는 원의 반지름 또는 정점으로부터의 거리로 지정할 수 있습니다.

Basic Standard Professional
- - O

Usage

  1. Modify Mode에서 fillet를 추가할 NURBS 곡선의 꼭짓점을 선택합니다.
  2. CAD 모드에서 도구 상자의 CAD 편집 도구에서 Fillet Curve을 선택하십시오.

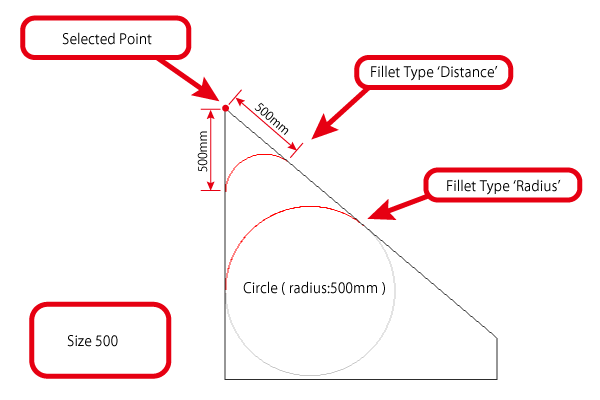

  3. Tool Parameters에서 fillet의 크기 값을 입력하고 Radius(내접원의 반지름을 사용하여 크기를 지정) 또는 Distance(가장자리로부터의 거리를 사용하여 크기를 지정)를 선택하십시오. 아래 다이어그램을 참조하십시오.
  4. 지정된 크기의 필렛이 선택한 각 정점에 추가됩니다.

Tool Parameters

Fillet Type
Size
반올림의 양입니다. 선택된 필렛 유형에 따라 여기에 지정된 값은 꼭짓점으로부터의 반경 또는 거리입니다.
Radius
이 옵션은 곡선에 새겨진 원의 반지름을 사용하여 fillet의 크기를 지정합니다. (위의 다이어그램을 참조하십시오.)
Distance
이 옵션은 선택한 정점으로부터의 거리를 사용하여 fillet이 시작되는 위치를 결정합니다. (위의 다이어그램을 참조하십시오.)

참고 Shade3D Professional에서 사용 가능합니다.
