マジカルスケッチ

マジカルスケッチは、ツールボックスの「create」ツールから、「マジカルスケッチ」を選択すると起動します。マジカルスケッチでは、手書き感覚の直感的な操作で、誰でも簡単に立体形状（3Dモデル）を作成することができます。

マジカルスケッチ

●ツール

マジカルスケッチの各ツールの基本的な使い方は、カラーパレットの下に表示されます。

「ペン」ツール: 「ペン」ツールを選択して、白紙のスケッチブックの上でドラッグをすることにより、線の描画と消去、切断、突起生成、スムージングを行うことができます。
「変形ペン」ツール: 「変形ペン」ツールを選択して、ドラッグ操作すると、「ペン」ツールで作成した3Dモデルを曲げる、伸ばす、または膨らませることができます。
「移動ハンド」ツール: 「移動ハンド」ツールを選択して、スケッチブックの上をドラッグすると、3Dモデルを移動することができます。
「回転ハンド」ツール: 「回転ハンド」ツールを選択して、スケッチブックの上をドラッグをすると、3Dモデルを回転させることができます。マウスの右ボタンを押したまま(Windows)｜[Control]キーを押しながら(macOS)ドラッグしても同じ操作が可能です。
「ズーム」ツール: 「ズーム」ツールを選択して、スケッチブックの上でドラッグをすると、3Dモデルを拡大／縮小表示することができます。上方向にドラッグすると拡大表示、下方向にドラッグすると縮小表示されます。

マジカルスケッチで作成した3Dモデルに関する色や線の設定を行います。

カラーボックス: 現在選択している色を表示します。カラーボックスから色をドラッグして3Dモデルや線の上にドロップすると、3Dモデルや線に選択されている色を付けることができます。
カラーパレット: 任意の色をクリックして選択します。選択した色は、カラーボックスに表示されます。両サイドの矢印マークをクリックすると、カラーパレットがスクロールされ、現在表示しきれていない範囲の色を表示します。
ペン先ボックス: ペンの太さを選択します。既に描いた線の太さを変えるときは、太さを変えたい線を先に選択して、ペン先ボックスから太さを選択します。

「開く」ボタン

マジカルスケッチで作ったの3Dモデルのファイル（.ted）を開きます。

「保存」ボタン

スケッチブック上の3Dモデルをファイル（.ted）に保存します。

「取消」ボタン

最高20回までの操作を取り消します。[Ctrl]キー+[Z]キー(Windows)｜[コマンド]キー+[Z]キー(macOS)でも操作の取り消しができます。

「再実行」ボタン

「取消」ボタンで取り消した操作を最高20回まで再実行します。[Shift]キー+[Ctrl]キー+[Z]キー(Windows)｜[Shift]キー+[コマンド]キー+[Z]キー(macOS)でも取り消した操作の再実行ができます。

「設定」ボタン

「設定」ダイアログボックスが表示されます。マジカルスケッチの動作や環境に関する各種設定を行います。

「表示」ボタン

クリックするたびに、形状の表示がシェーディングとワイヤフレームとの間で切り替わります。

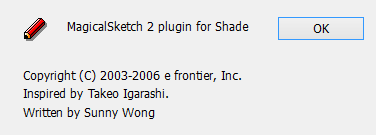

「情報」

使用しているマジカルスケッチのバージョン情報が表示されます。

情報

「OK」ボタン

作成した3DモデルをShade3Dに書き出して、マジカルスケッチを終了します。マジカルスケッチで作成した形状は、Shade3D上で「MagicalSketch」パートの中に書き出されます。

参考 Shade3Dに書き出された形状は、Shade3Dの「ブラウザ」で書き出されたすべての形状を含むパートを選択し、「情報」ポップアップメニューから「マジカルスケッチ属性設定」を選択することで、マジカルスケッチ上で再編集が可能です。

「キャンセル」ボタン

作成した3DモデルをShade3Dに書き出すことなくクリアして、マジカルスケッチを終了します。
