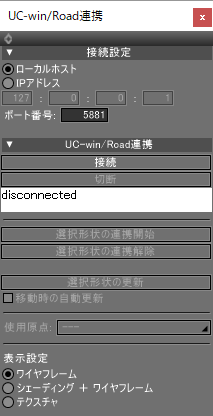

「接続設定」グループ

「ローカルホスト/IPアドレス」ラジオボタン

接続先のUC-win/Roadが存在するアドレスの種類を選択します。

IPアドレスを選択した場合、直下の「：」区切りの4つのテキストボックスにIPアドレスを入力します。

「ポート番号」テキストボックス

接続先のポート番号を入力します。

「UC-win/Road連携」グループ

「接続」ボタン

指定したアドレス、ポートでUC-win/Roadに接続をします。

成功した場合、ステータスが「connected」になり、その他の連携機能の操作が出来るようになります。

注意接続時には選択できません。

「切断」ボタン

UC-win/Roadとの接続を切ります。

ステータスが「disconnected」になります。

注意非接続時には選択できません。

「選択形状の連携開始」ボタン

指定したアドレス、ポートでUC-win/Roadに接続をします。

成功した場合、ステータスが「connected」になります。

選択された形状およびパートを連携するオブジェクトとして登録し、形状をUC-win/Roadへ表示します。

左：UC-win/Road 右：Shade3D

注意選択された形状が連携中の時は押下できません。

「選択形状の連携解除」ボタン

選択された形状およびパートを連携するオブジェクトから解除します。

左：UC-win/Road 右：Shade3D

注意選択された形状が未連携の時は押下できません。

「選択形状の更新」ボタン

選択された形状およびパートの現在の状態をUC-win/Roadへ表示します。

変更前

左：UC-win/Road 右：Shade3D

変更後

左：UC-win/Road 右：Shade3D

注意選択された形状が未連携の時は押下できません。

「移動時の自動更新」チェックボックス

オンのとき、形状の移動操作時に自動で更新をかけます。

移動前

左：UC-win/Road 右：Shade3D

移動後

左：UC-win/Road 右：Shade3D

「使用原点」ポップアップメニュー

UC-win/Road側で設定された原点リストの中から、設置する原点を選択します。

2箇所の原点リスト

配置するShadeオブジェクト

原点リスト1に設定

原点リスト2に設定

「表示設定」ラジオボタン

UC-win/Road上での表示を選択します。

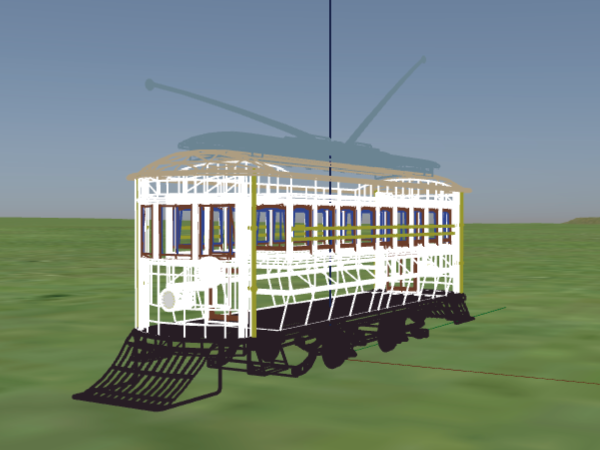

「ワイヤフレーム」
面の枠線を表示します。面は表示されません

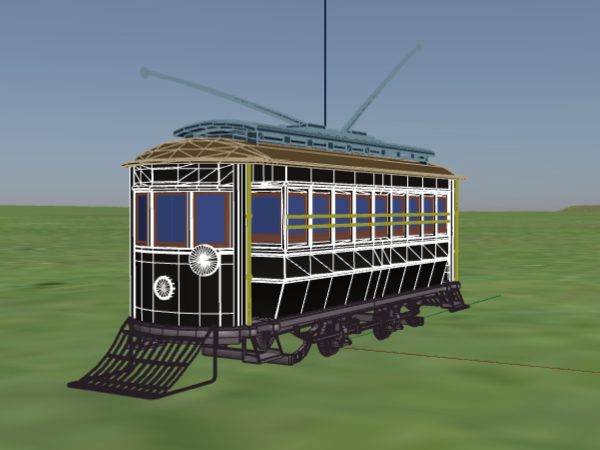

「シェーディング＋ワイヤフレーム」
面と面の枠線を表示します。

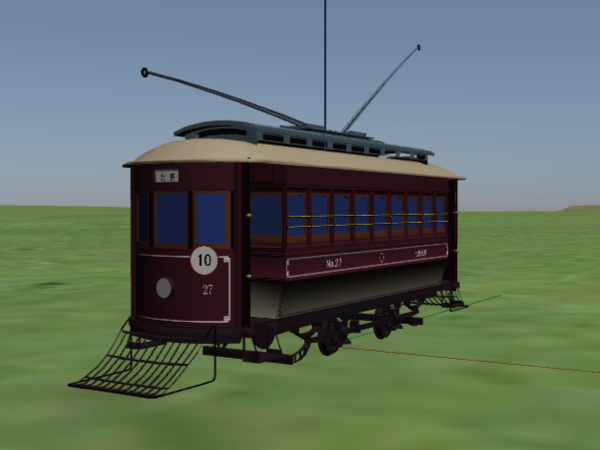

「テクスチャ」
テクスチャを貼りつけた状態で面を表示します。

注意リンク形状の転送、アニメーション、拡散反射イメージマップ以外のテクスチャには未対応です。

カメラ連携

連携状態でShade3D側のカメラを操作すると、UC-win/Road側の視点も合わせて変更されます。

変更前

左：UC-win/Road 右：Shade3D

変更後

左：UC-win/Road 右：Shade3D
