卡通渲染參考資料

針對卡通渲染的各設定項目進行說明。

●「卡通設定」視窗

進行卡通渲染的各種設定。執行整個場景的設定時，從「卡通渲染」視窗點擊「卡通設定」按鍵。

欲執行每個表面材質的卡通渲染設定時，從表面材質的「資訊」彈出式選單中選擇「卡通設定 ...」。此外，在選擇目標物件或部件的狀態下，從瀏覽器的「資訊」彈出式選單中選擇「卡通設定 ...」。

「開啟卡通」複選框

使「卡通設定」視窗內的所有設定有效。在關閉狀態下卡通設定將無效。

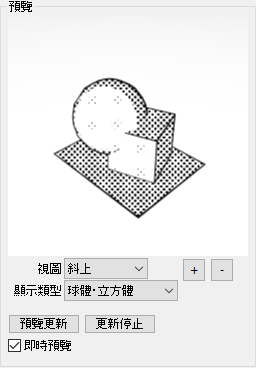

「預覽」群組

「預覽畫面」: 在「卡通設定」視窗右側中設定好的卡通設定結果將顯示於畫面內。
「視圖」彈出式選單: 設定顯示於「預覽畫面」的場景角度。從「斜上」、「正面」、「上面」、「側面」、「透視圖」中選擇。選擇「透視圖」時，將物件的中心作為注視點、目前場景的照相機方向作為視野方向。
「+」、「-」按鍵: 放大、縮小顯示於「預覽畫面」的場景。
「顯示類型」彈出式選單: 選擇顯示於「預覽畫面」的場景。從「球體・立方體」、「選擇物件」中選擇。
選擇「球體・立方體」後，將顯示配置地面和球體・立方體等簡易物件的預覽。選擇「選擇物件」後，在瀏覽器選擇的物件將顯示於預覽。
不過，當物件複雜時預覽更新會需要一些時間。此時請在「球體・立方體」進行確認。
「預覽更新」按鍵: 將「預覽畫面」的顯示更新至最新設定。
「更新停止」按鍵: 停止「預覽畫面」的更新。
「即時預覽」複選框: 依據各種參數的變更，自動更新預覽畫面。

「設定」彈出式選單

設定卡通的項目。可選擇以下的預設。此外藉由點擊「新建」按鍵，可在新建中新增設定項目。

寫實
賽璐珞動畫
技術插畫
漫畫原稿
鉛筆畫
寫實（含引擎）
賽璐珞動畫（機械）
插畫（影繪）
技術插畫（顏色）
技術插畫（隱線）
半色調
色彩半調

「新建」按鍵

將設定項目以「設定」彈出式選單中選擇的設定項目為基礎，新增新的項目。

「變更名稱」按鍵

變更透過「新建」按鍵建立好的項目名稱。
無法變更在初始設定中顯示的「寫實」、「賽璐珞動畫」、「技術插畫」、「漫畫原稿」、「鉛筆畫」的名稱。

「刪除」按鍵

刪除透過「新建」按鍵建立好的項目。
無法刪除在初始設定中顯示的「寫實」、「賽璐珞動畫」、「技術插畫」、「漫畫原稿」、「鉛筆畫」。

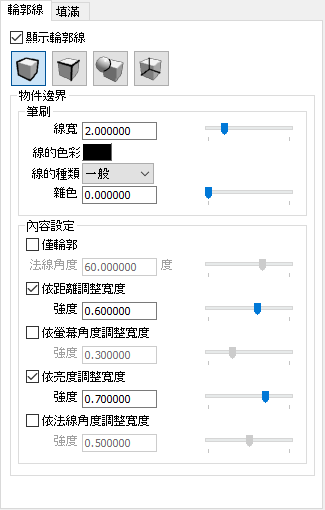

「輪廓線」標籤

進行各輪廓線的設定。僅可設定透過「新建」按鍵建立好的項目。

「顯示輪廓線」複選框

勾選後，在「輪廓線」標籤上的輪廓線設定將反映在渲染上。未勾選時則不反映。

「輪廓線的種類」按鍵群

在下方的設定項目中針對所選按鍵的輪郭線設定進行其設定。由「物件邊界」、「法線邊界」、「物件交叉邊界」、「隱線」中進行切換、設定各邊界線。

物件邊界: 將與其他物件重疊的部分作為邊界線。與背景的邊界也包含在物件邊界內。
法線邊界: 相鄰的多邊形物件之間的角度大時所描繪出的邊界線。
物件交叉邊界: 物件之間交疊時顯示可與其交叉位置的線。由於物件交叉邊界的計算會需要一些時間，請在必要時方才使用。
隠線: 顯示在物體內側、看不到的線。

「筆刷」群組

「線寬」文字域、調整軸: 設定整條線的粗細。
渲染時解析度的粗細為1時其的相對粗細。此為0時其線條將無效。
「線的色彩」顏色庫: 設定整條線的色彩。
「線的種類」彈出式選單: 設定整條線的種類。由「一般」、「鉛筆」中選擇。
「一般」為以單一顏色上色的線條。「鉛筆」為以線條的開始位置和結束位置的筆鋒來變化線的影響度（透明率）。

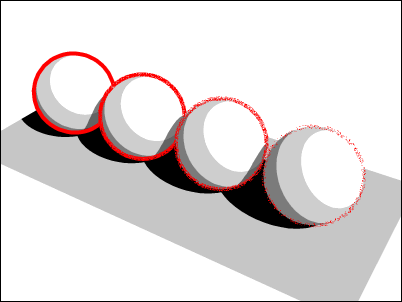

「雜色」文字域、調整軸: 設定對整條線的雜色影響率。藉由提升雜色的數值，可呈現如蠟筆及粉筆般粗糙的線條。

（設定值從左起0.0、0.3、0.6、0.9）

「內容設定」群組

依據線的強弱進行其內容設定。

「僅輪廓」複選框: 勾選時，設定僅描繪物件的輪廓。; 請留意當邊界連接的部分在面的裡面時將不會有效果。

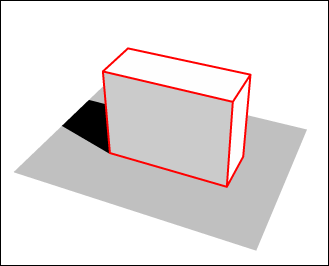

（左：關，右：開）

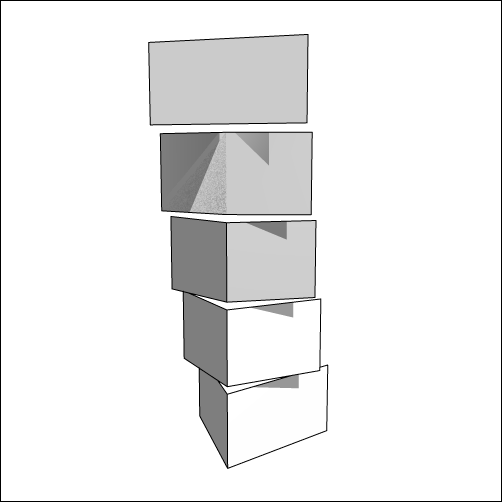

「法線角度」文字域、調整軸: 設定面與面連接的基本角度，若有比其角度更大的(平緩)物件，設定不描繪其邊界線。可在切換至「輪廓線的種類」按鍵群的「法線邊界」時進行設定。

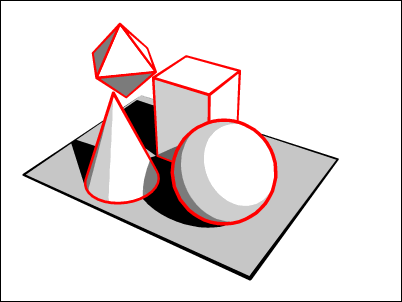

「依距離調整寬度」複選框: 勾選時，在下方的「強度」文字域中，反映調整軸的設定，並依據線的距離設定粗細。未勾選時則不反映。
「強度」文字域、調整軸: 從整個物件的最深處到最前方，越深處則越細。如設定為1.0，則最深處的線寬為0。
「依螢幕角度調整寬度」複選框: 勾選時，在下方的「強度」文字域中，反映調整軸的設定，依據螢幕角度調整設定線的粗細。未勾選時則不反映。

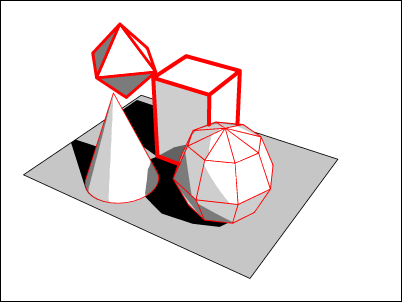

「強度」文字域、調整軸: 設定面與面連接的基本角度，若有比其角度大的(平緩)物件，設定其邊界線的粗細。

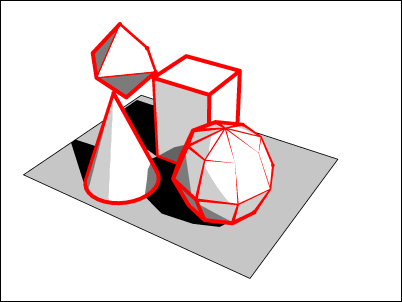

「依亮度調整寬度」複選框: 勾選時，在下方的「強度」文字域中，反映調整軸的設定，依據線條亮度設定粗細。未勾選時則不反映。
「強度」文字域、調整軸: 因受光源或陰影影響的物件亮度，設定強度如明亮的部分線條較細、昏暗的部分線條較粗。

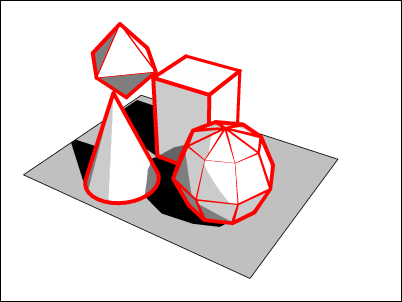

「依法線角度調整寬度」複選框: 勾選時，在下方的「強度」文字域中，反映調整軸的設定，依線條的法線角度設定線條粗細。未勾選時則不反映。
「強度」文字域、調整軸: 設定從照相機看到的面的角度越趨水平，物件的邊界線則越細。

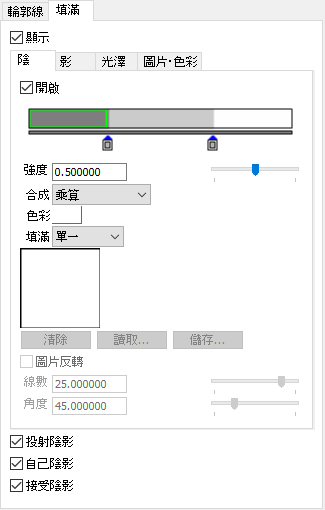

「填滿」標籤

設定填滿面時陰、影、光澤部分的樣式。

「顯示」複選框

勾選時，將在「填滿」標籤中的填滿設定反映至渲染。未勾選時則不反映。

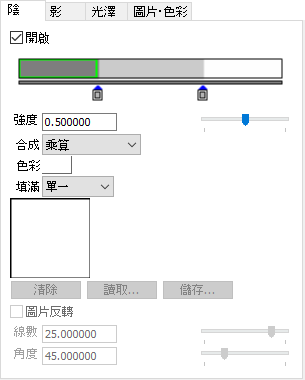

「陰」標籤

設定物件的陰（依據從面向光源的面的方向所造成的角度的顏色漸變）部分的填滿。

「開啟」複選框: 勾選時，將在「陰」標籤中的設定反映至渲染。未勾選時則不反映。
階段列: 選擇各階段、顯示顏色漸變。
標記: 設定顏色漸變的位置。點擊上方的列，便可新增標記。將標記從列上往下拖曳，便可刪除標記。
「強度」文字域、調整軸: 設定已選階段的色彩強度。
「合成」彈出式選單: 設定已選階段與其他階段的合成方法。從「一般」、「Alpha混合」、「加算」、「減算」、「乘算」、「比較(明)」、「比較(暗)」中選擇。
「色彩」顏色庫: 設定已選階段的色彩。
「填滿」彈出式選單: 設定已選階段的填滿類型。從「單一」、「圖片」、「網點」、「鉛筆」中選擇。
「圖片顯示」資料庫: 從「填滿」彈出式選單中顯示在選擇「圖片」時所使用的畫像。
「清除」按鍵: 刪除透過「讀取...」按鍵讀取的畫像。
「讀取...」按鍵: 從「填滿」彈出式選單中讀取在選擇「圖片」時所使用的畫像。
「儲存...」按鍵: 儲存透過「讀取...」按鍵讀取的畫像。
「圖片反轉」複選框: 顏色反轉透過「讀取...」按鍵讀取的畫像。
「線數」文字域、調整軸: 從「填滿」彈出式選單中設定已選「網點」時的線數（螢幕為72DPI時，每1DPI可描繪的線條間隔）。初始設定為「25」。
「角度」文字域、調整軸: 選擇填滿為鉛筆時，設定影線的角度。

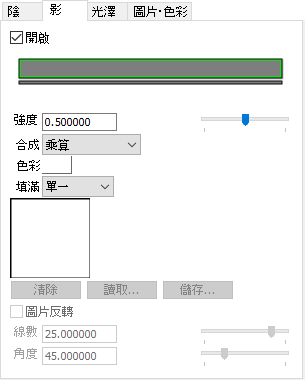

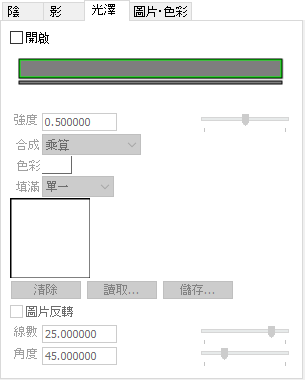

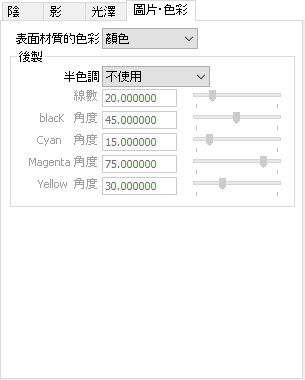

「影」標籤
