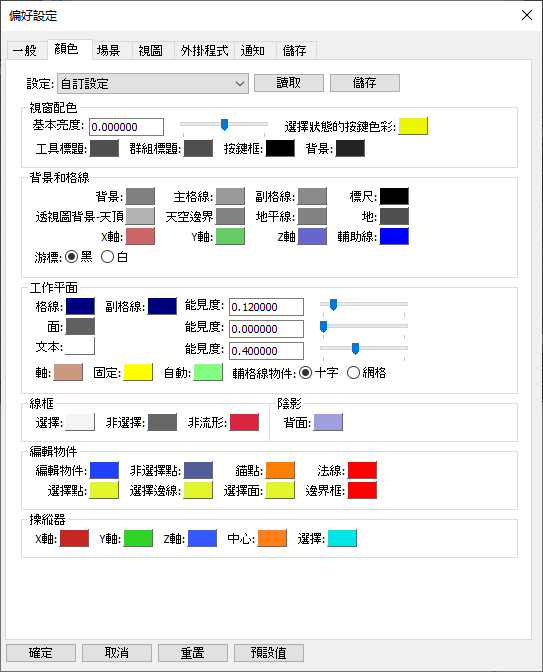

「顏色」標籤
顯示、設定圖形視窗的各項目色彩。各別色彩即使在顯示項目以外也會連動、完全反映顏色的變更。
顏色設定可登錄至「設定」彈出式選單中、或以顏色設定檔案儲存。
- 「設定」彈出式選單
- 可新增目前「顏色」標籤的顏色設定、切換顏色設定。
- 「讀取」按鈕
- 讀取所儲存的顏色設定檔案（.shdpre）。
- 「儲存」按鈕
- 以檔案（.shdpre）儲存目前「顏色」標籤的顏色設定。
- 「視窗配色」群組
- 設定Shade3D各視窗的介面色彩。
- 「基本亮度」調整軸、文字域
- 設定命令的背景濃度。
- 「選擇狀態的按鈕色彩」顏色庫
- 設定「工具庫」及「控制列」等按鈕選擇狀態的顏色。
- 「工具標題」顏色庫
- 設定「工具庫」及「合併面板」等工具標題（視窗的標題部分）的背景色。
- 「群組標題」顏色庫
- 設定「工具庫」及「合併面板」中的群組標題（群組的標題部分）的背景色。
- 「按鈕框」顏色庫
- 設定「工具庫」及「控制列」等按鈕的框色。
- 「背景」顏色庫
- 設定Shade3D視窗的背景色。反映視窗間的邊界等。
- 「背景和格線」群組
- 設定圖形視窗介面的顏色。
- 「背景」顏色庫
- 設定圖形視窗的背景色。
- 「主格線」顏色庫
- 設定主格線的顯示色。
- 「副格線」顏色庫
- 設定副格線的顯示色。副格線的大小為主格線的5分之一。
- 「尺規」顏色庫
- 設定尺規的顯示色。
- 「透視圖背景-天頂」顏色庫
- 以透視圖的背景色設定天頂的顏色。
- 「天空邊界」複選框
- 以透視圖的背景色設定地平線上方的天空顏色。
- 「地平線」顏色庫
- 以透視圖的背景色設定地平線下方的地面顏色。
- 「地」顏色庫
- 以透視圖的背景色設定地面顏色。
- 「X軸」顏色庫
- 設定圖形視窗上X軸的原點座標顯示色。
- 「Y軸」顏色庫
- 設定圖形視窗上Y軸的原點座標顯示色。
- 「Z軸」顏色庫
- 設定圖形視窗上Z軸的原點座標顯示色。
- 「輔助線」顏色庫
- 設定圖形視窗上輔助線的顯示色。
- 「游標」單選按鈕
- 設定3D游標的顯示色。從「黑」「白」各單選按鈕中選擇。
- 「工作平面」群組
- 設定工作平面和工作平面控制器的顯示色。
- 「格線」顏色庫
- 設定工作平面主格線的顯示色。
- 「副格線」顏色庫
- 設定工作平面副格線的顯示色。
- 「能見度」調整軸、文字域
- 設定主格線、副格線的能見度。
- 「面」顏色庫
- 設定工作平面的面的顯示色。
- 「能見度」調整軸、文字域
- 設定面的能見度。
- 「軸」顏色庫
- 設定工作平面中心軸的顯示色。
- 「固定」顏色庫
- 設定固定模式中面的顯示色。
- 「自動」顏色庫
- 設定自動模式中面的顯示色。
- 「副格線物件」複選框
- 設定副格線的物件。從「十字」「網格」各單選按鈕中選擇。
- 「線框」群組
- 設定目前模式時圖形視窗上物件的顯示色。
- 「選擇」顏色庫
- 設定所選物件線框模型的顯示色。
- 「非選擇」顏色庫
- 設定未選擇物件線框模型的顯示色。
- 「非流形幾何」顏色庫
- 設定非流形幾何線框模型的顯示色。
- 「陰影」群組
- 設定以陰影顯示的物件的顯示色。
- 「背面」顏色庫
- 設定物件背面的顯示色。
- 「編輯物件」群組
- 設定物件編輯模式時圖形視窗上物件的顯示色。
- 「編輯物件」顏色庫
- 設定物件編輯模式中選擇（編輯對象）物件的線框模型的顯示色。
- 「非選擇點」顏色庫
- 設定物件編輯模式中未選擇點的顯示色。
- 「選擇點」顏色庫
- 設定物件編輯模式中選擇點的顯示色。
- 「選擇邊線」顏色庫
- 設定物件編輯模式中選擇邊線的顯示色。
- 「選擇面」顏色庫
- 設定物件編輯模式中選擇面的顯示色。
- 「錨點」顏色庫
- 設定物件編輯模式中接線錨點的顯示色。
- 「法線」顏色庫
- 設定物件編輯模式中顯示法線時法線的顯示色。
- 「細分線框」顏色庫
- 設定物件編輯模式中選擇物件的細分線框的顯示色。
- 「操縱器」群組
- 設定操縱器各介面的顏色。
- 「X軸」顏色庫
- 設定操縱器X軸的顏色。
- 「Y軸」顏色庫
- 設定操縱器Y軸的顏色。
- 「Z軸」顏色庫
- 設定操縱器Z軸的顏色。
- 「中心」顏色庫
- 設定操縱器中心的顏色。
- 「選擇」顏色庫
- 設定選擇操縱器各介面時的顏色。
