自由曲面變形的使用方法

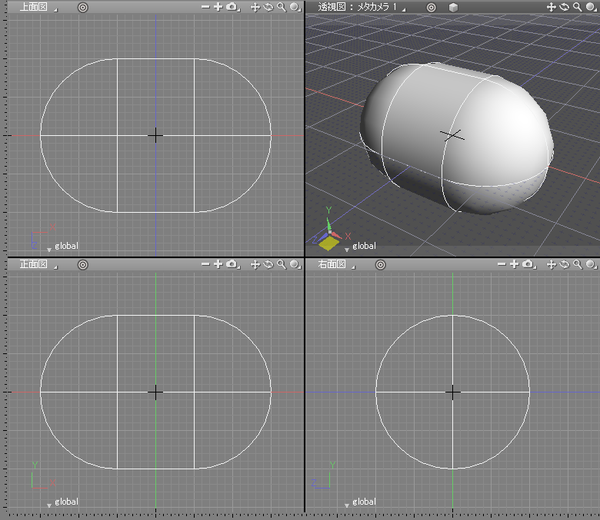

1. 選擇自由曲面變形的物體。



   注意可自由曲面變形物體的種類，是線物體/自由曲面/多邊形網格。不對應拉伸體和旋轉體。另外，由於不支持多重選擇，請將多重物體/部分集中到一個部分，將其部分作為變形對象。（路線部分不適用）

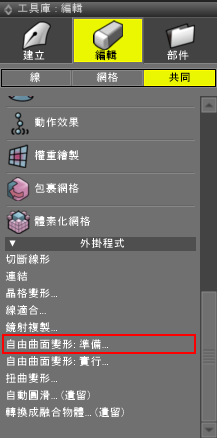

2. 點擊工具欄「編輯」中的「線」按鈕，「外掛程式」組中選擇［自由曲面變形：準備...］，顯示［自由曲面變形：準備］對話框。


   這裏，設置掃描方向和掃描方向的分割數。


   參照 ［自由曲面變形：準備］對話框
   參考 ［工具］菜單和圖形窗口背景菜單的物體編輯子菜單中也可以選擇［自由曲面變形：準備...］。

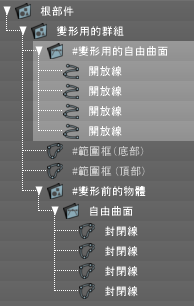

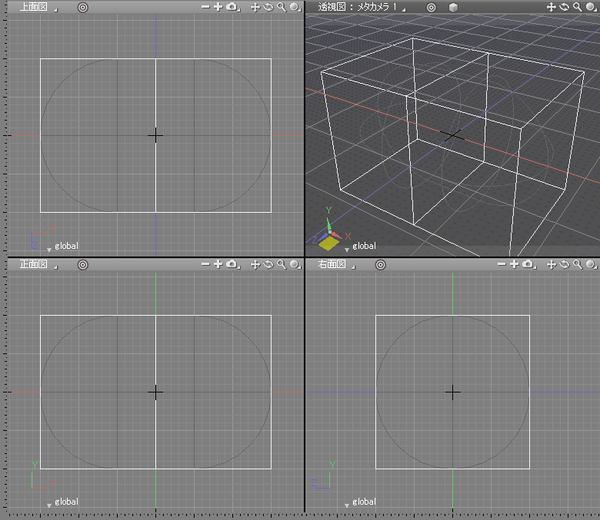

3. 自動創建成為變形框的筒狀自由曲面，變形準備完成。在準備動作中，在Shade3D的消息窗口依次顯示處理中的物體/部分的名稱。



   變形方面，利用這個筒狀物體的側面（相當於變換四角形的拉伸體得到物體的側面的開合線物體）。

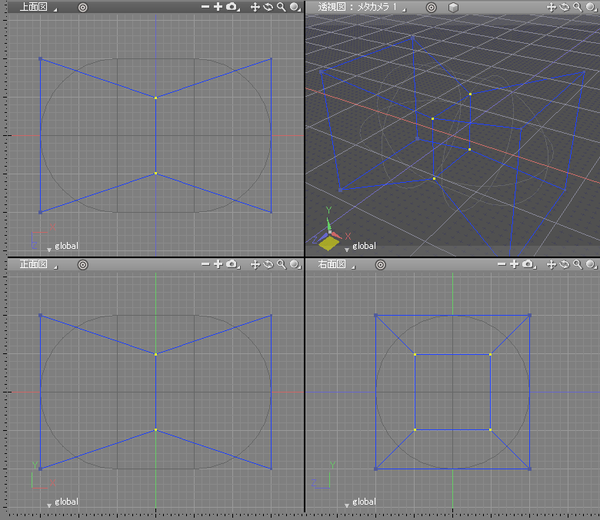

4. 任意編輯變形用自由曲面。選擇方向和交叉方向的線物體都包含著接線手柄 ，可隨意編輯。



   注意 變形用的自由曲面不能添加或刪除要點，所以設置[掃描方向的分割數]時請注意 。

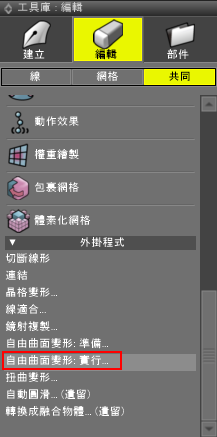

5. 變形用自由曲面的編輯完成後，實行變形處理。在選擇構成變形用自由曲面或變形用自由曲面的線物體的狀態下，單擊工具欄的「編輯」標簽的「線」按卡，從「外掛程式」組選擇「自由曲面變形：實行」後，開始變形處理 。



   參考 ［工具］菜單和圖形窗口背景菜單的物體編輯子菜單中也可以選擇［自由曲面變形：執行...］。



   變形處理的執行中，在Shade3D的消息窗口依次顯示處理中的物體/部分的名稱 。



6. 變形用自由曲面的編集和變形的實行可以重複執行。每次執行時，重新生成變形後的物體 。

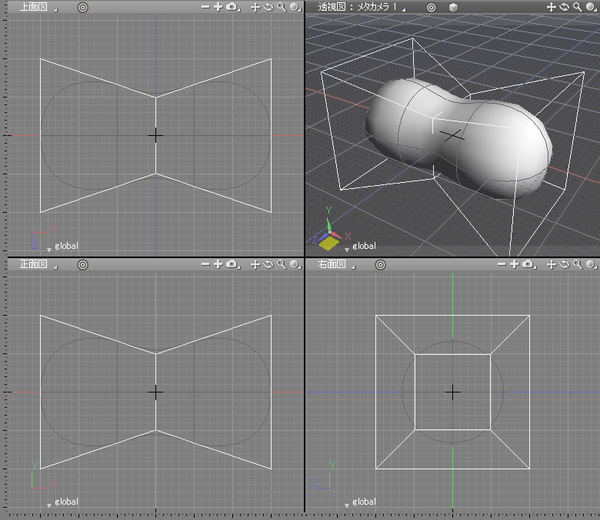

   變形前

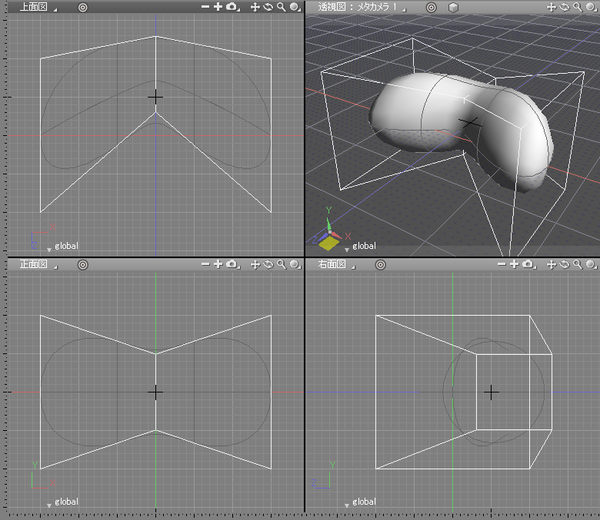

   變形後（※隱藏了變形前的物體）


   （進行2次變形時的瀏覽器。新做的變形排名靠前。）


參考 如果知道自由曲面變形所得到的物體不會再變形了，則可以從變形部分中取出變形後的物體，刪除變形用部分。另外，想要變形前的物體時，請從變形前的物體部分中取出原始物體，刪除變形用部分。
