RoomPlanner的使用方法

在這裏，通過制作下圖1LDK的房間布局圖，說明RoomPlanner的使用方法。

●「RoomPlanner」的啟動

1. 啟動Shade3D，在“顯示”菜單中選擇“RoomPlanner”。

2. 顯示RoomPlanner托盤。


   RoomPlanner

3. 當按下托盤上的“基本設定...”按鈕時，會顯示出“RoomPlanner的基本設定”對話框，因此首先設定地基面積和建築面積。RoomPlanner將“RoomPlanner的基本設定”對話框中設定的地基稱為“HomeBase”。
   在基本設定中設定的地基面積比建築面積大。“榻榻米自定義設置”可以任意輸入一個榻榻米的大小。另外，在方位的設定中，可以從角度輸入建築物的方向來決定。


   參照 關於各設定的詳細內容，請參照後述參考。

4. 進行基本設定，按下「OK」按鈕，上視圖顯示顯示地基面積和建築面積的區域。在RoomPlanner的房間圖的設計，全部用表面圖進行。


   （頂視圖上設置了地基 ）

注意 除了地基區域以外不能建造房間。

●創建房間

1. 從「RoomPlanner」托盤選擇「創建房間」按鈕，用上視圖設計房間。


   RoomPlanner

2. 在上視圖的HomeBase區域內拖動鼠標創建矩形。

3. 創建房間，顯示在「創建房間」對話框中。


   創建房間 - 9.1 榻


   從「房間的設定」內的「名稱」彈出菜單選擇制作了的房間的名稱，輸入房間的大小等參數。
4. 如果想要更改房間大小，請選擇想在瀏覽器中更改的房間，點擊“RoomPlanner”托盤“房間屬性設定...”按鈕，就可以看到先設置的“創建房間”對話框，並通過輸入數值來更改房間大小。


   RoomPlanner




   創建房間 - 8 榻




   注意 在使用“RoomPlanner”時，不能使用Shade3D的上視圖內的控制點進行操作。

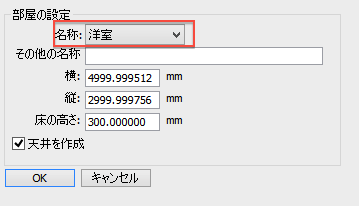

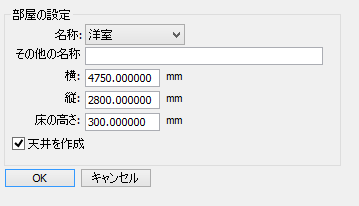

   在此，在“房間設置”中的“名稱”菜單中選擇“西式房間”，為了制作8榻米的房間，將橫向設定為4750mm，縱向設定為2800mm。除此之外保持默認值。


   重要 如果合適的房間名稱不是“房間設置”內的“名稱”彈出菜單的話，在“其他名稱”文本框中直接輸入任意房間的名字，就可以決定房間的名稱。另外，在“其他名稱”文本框中設定了任意名稱，而且在“名稱”彈出菜單中選擇某個房間的名稱時，在“其他名稱”文本框中設定的名稱將反映在“Home”部分。

5. 也再做一個房間。點擊“創建房間”按鈕，將光標移到上視圖的HomeBase（地基）內，為與剛才制作的西式房間相鄰而建造房間。這個房間的大小設定為橫2800mm，縱5900mm。

6. 「創建房間」對話框，從「房間的設定」內的「名稱」彈出菜單，選擇「LD」。
7. 如果制作了房間，使用同樣的方法在任意的位置試著配置門口，廁所，浴室，衣櫃等。

●清除墻壁

1. 把兩個房間之間的墻拆掉，換成兩個房間。從「RoomPlanner」托盤中選擇「清除墻壁」，將光標對準想清除的墻壁的開始位置，按住鼠標拖動。


   RoomPlanner

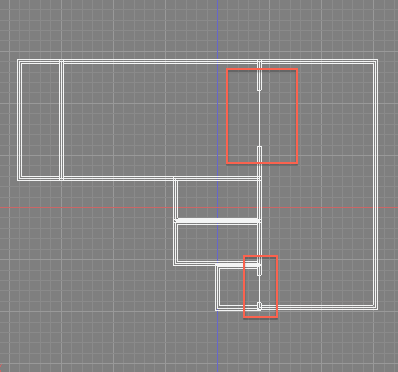

2. 這裏，除去「玄關」和「LD」之間的墻。“西式房間”和“LD”之間的墻壁也用同樣的操作去除墻壁。



重要 要消除清除墻壁，請選擇用瀏覽器從Home部分進行處理的房間，或者用鼠標在上視圖直接處理的房間裏單擊，激活進行處理的房間部分。點擊“RoomPlanner”托盤的“墻壁屬性...”按鈕，顯示“清除墻壁”對話框。在“清除墻壁”對話框內清除墻壁的“寬度”中輸入“0”，點擊“OK”按鈕。在現有版本中，不能使用除此以外的方法進行取消操作。

●創建門

1. 然後在玄關開門。從「RoomPlanner」托盤中選擇「創建門」，在「玄關」、「廁所」、「浴室」安裝門。

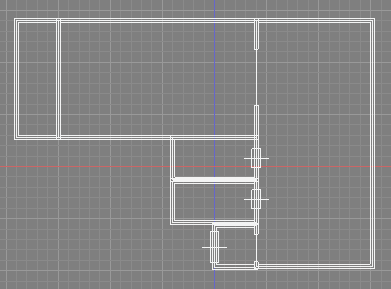

2. 將光標置於想安裝“玄關”門的墻面位置，按住鼠標拖動以創建“門”。用同樣的方法，“廁所”和“浴室”都可以做成門。


   RoomPlanner



3. 如果想要更改已創建的門的大小，請從Home部分瀏覽器中選擇要處理的房間，或者用鼠標直接在上視圖上處理的房間，激活進行處理的房間部分。 點擊“RoomPlanner”托盤“門屬性設定...”按鈕，顯示“門”對話框，輸入任意數值來改變門的大小。


   門




   門

注意 在“門”對話框的“寬度”中輸入“0”，就可以刪除制作好的門。除此之外的方法無法刪除門。

●立體化

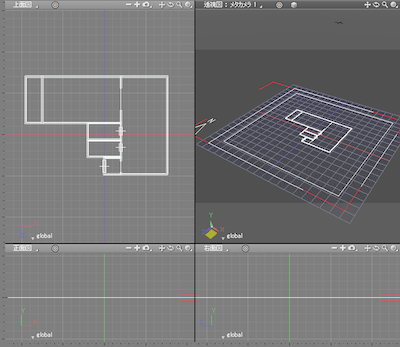

到這裏用上視圖設計了的布局，用透視圖確認也只有2D(二維平面)的描寫被顯示。

1. 為了3D（立體物體），按“RoomPlanner”托盤的“立體變換”按鈕 。


   RoomPlanner

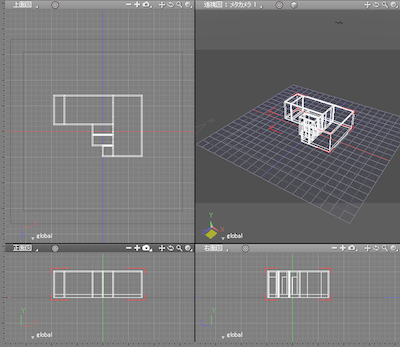

2. 將當前2D（二維平面）的布局轉換為3D（三維立體）物體。


   重要即使轉換成3D（三維立體）物體後，也可以使用“RoomPlanner”添加房間。一旦轉換成立體，瀏覽器就會在Home部分正下方生成3DHome部分。根據這個3DHome部分立體物體被表現。此後用Home部分(平面)進行的添加變更，被3DHome部分自動地反映。

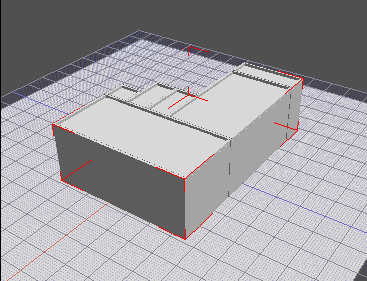

   （用透視圖進行陰影顯示的圖像 ）

●創建窗戶

1. 在剛才創建的房間圖上創建窗戶。
2. 從“RoomPlanner”托盤中選擇“創建窗戶”，將光標對準想安裝窗戶的墻面位置，按住鼠標拖動即可創建窗戶。


   RoomPlanner

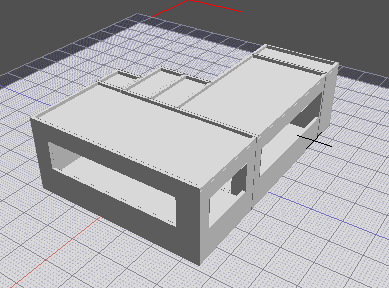

3. 在透視圖中，以3D物體的狀態添加了窗戶。

   （用透視圖進行陰影顯示的圖像 ）
4. 如果想要更改窗戶大小，請從Home部分瀏覽器中選擇要處理的房間，或者在上視圖中直接用鼠標點擊房間，激活進行處理的房間部分。點擊“RoomPlanner”托盤“窗戶屬性設定...”按鈕，顯示“窗”對話框，輸入任意數值來改變窗戶的大小。


   RoomPlanner

注意 在“窗”對話框的“寬度”中輸入“0”，就可以刪除制作好的窗戶。除此之外的方法不能刪除窗戶 。

●「玄關」門檻的高度

一般來說，“玄關”是作為家的出入口的構造上，比其他房間的門檻的高度要低。在RoomPlanner中，「玄關」的屬性設定中，「門檻的高度」也適用於默認值的300mm，所以請重新設定為比300m低的任意數值。

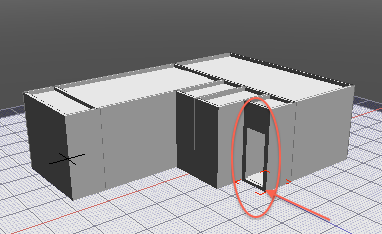

（門檻高度設定為100mm的“玄關” ）

●取下頂棚

試著關閉全部房間的「制作頂棚」復選框 。

1. 在瀏覽器的“Home”部分中選擇各自的房間，點擊“RoomPlanner”托盤上的“房間屬性設定...”按鈕，讓“創建房間”對話框顯示。
2. 關閉「制作天花板」復選框點擊「OK」按鈕。

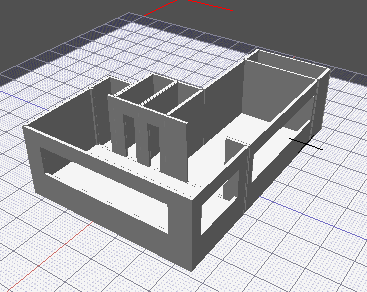

通過拆下天花板，可以通過3D（三維立體）確認設計的間隔圖的布局，了解細節。

●更改基本設置

在將RoomPlanner設計的房間布局圖立體化為3DHome部分之後，也可以變更基本設定的“墻壁厚度”和“天花板高度”。

1. 按“RoomPlanner”托盤的“基本設定...”按鈕，顯示“RoomPlanner的基本設定”對話框。
2. 輸入被分類為“建築物產”的“墻壁的厚度”和“天花板的高度”進行修改。 。

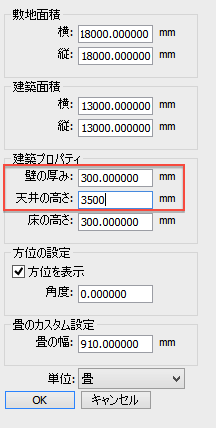

   在這裏，將“墻壁的厚度”設定為300mm，將“天花板的高度”設定為3500mm 。


   RoomPlanner

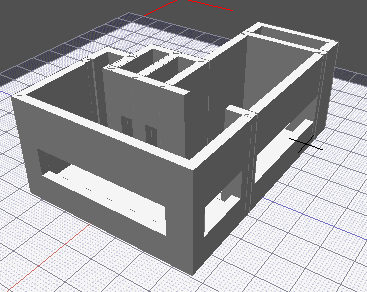

   設定後的圖像如下圖。
