斜角參考

● 「斜角」對話框

斜角

「拉伸」文本框

顯示在圖形窗口上拖動的距離。也可以輸入數字。

注意 輸入數值時，在圖形窗口上拖動的距離將被忽略。

「垂直拉伸」復選框

在選擇的線物體的表面進行垂直掃描。

圖形窗口上的拖動的方向，只是決定對面的哪一側進行掃描。同時，線物體的表面法線，根據線物體的開頭的3個錨點的坐標來計算 。

「斜角」復選框

一邊掃描一邊加斜角的功能。

「設定」按鈕

單擊可顯示“斜角設定”對話框，可任意設定斜角線 。

● 斜角屬性設定

斜角為帶斜角的掃描物體或掃描物體，將制作時的設定參數作為物體自定義信息進行嵌入。利用此信息，可以重新編輯設定參數。這個操作叫做屬性設定。

◆屬性設定的方法

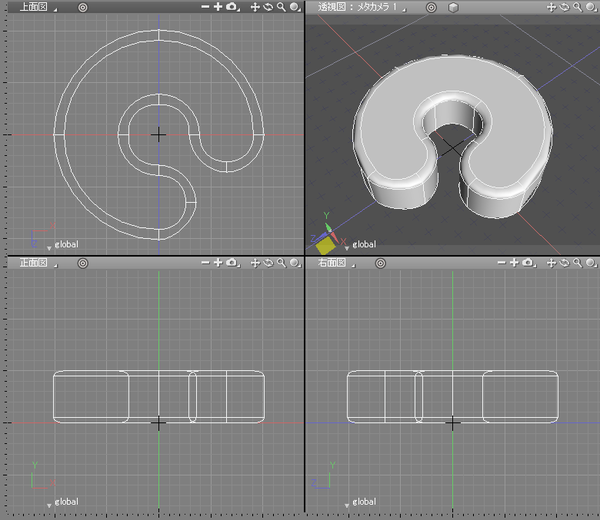

1. 要進行屬性設定，首先選擇斜角作成的掃描物體的整個部分 。


2. 在瀏覽器的「資訊」彈出菜單選擇「斜角屬性設定...」。

3. 顯示「斜角屬性設定」對話框。

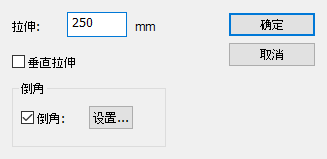

   斜角屬性設定


   這時，「斜角屬性設定」對話框及「斜角的設定」對話框內的各種參數，按照選擇的掃描物體部分制作時的設定被原樣再現。這些參數的意義和設定方法，與新建掃描物體的情況完全相同 。

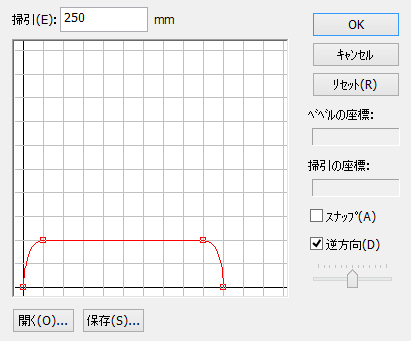

4. 單擊斜角的「設定」按鈕打開「斜角的設定」對話框 。

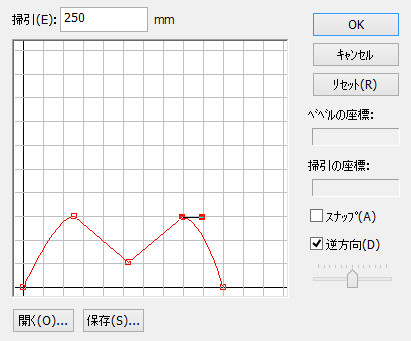

   斜角的設定

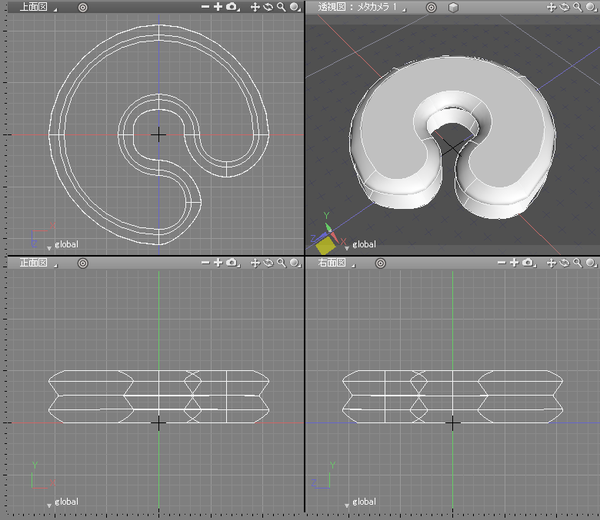

5. 編輯斜角的物體，點擊OK，關閉斜角的屬性設定對話框，清潔物體就會反映屬性設定 。
   制作的帶有斜角的掃描物或者掃描體，可以在交叉平臺上進行屬性設定 。


   斜角的設定
