LWO轉換器（Ver.17開始[遺留]）

LWO轉換器是LightWave 3D目的檔（以下稱為LWO檔）和Shade3D形狀資料檔案的相互轉換功能。
通過使用LWO轉換器，可以直接將形狀資料傳輸到LightWave 3D或從LightWave 3D傳輸，而無需像以前那樣通過DXF格式。

重要　ver.17開始為「遺留」功能

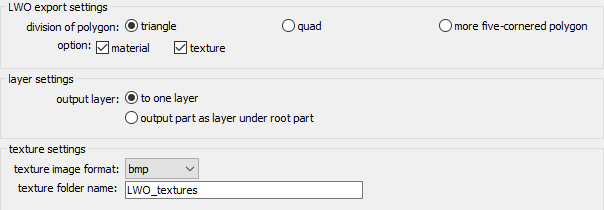

●「LWO匯出設定」對話方塊

通過從「檔案」功能表的「匯出」中選擇「LightWave物件...」匯出為LWO格式時，將顯示此對話方塊。
除了指定要匯出的資訊外，還可以設定圖層匯出方法，紋理匯出方法等。

「分割設定」選項按鈕: 將形狀分割為多邊形網格的分割方法。
可以從「三角形多邊形」 / 「方形多邊形」 / 「五邊以上多邊形」切換。
「表面材質」勾選框: 啟用時，我們將匯入表面材料資訊。
「紋理」勾選框: 啟用時，匯入紋理信息。
「圖層匯出」選項按鈕: 設定圖層匯出方法。
您可以從「匯出到一個圖層」 / 「將根以下的部件匯出為圖層」切換。
「紋理圖像格式」彈出功能表: 指定要匯出的紋理的圖像格式。從「bmp」 / 「jpg」 / 「png」 / 「tiff」 / 「targa」 / 「hdr」中選擇。
「紋理資料夾名稱」文字方塊: 匯入紋理的資料夾名稱。

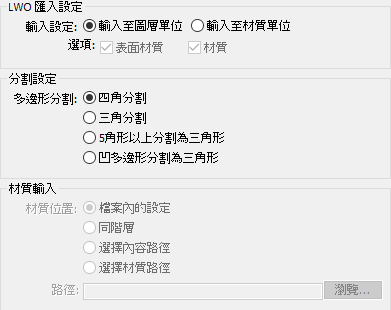

●「LWO匯入設定」對話方塊

除了指定要匯入的資訊外，還可以設定多邊形分割設定，紋理匯入方法等。

「輸入設定」選項按鈕: 設定物體作為多邊形網格時的分割方法。可以從「輸入至圖層單位」 / 「輸入至材質單位」切換。
「表面材質」勾選框: 啟用時，我們將匯入表面材料資訊。
「紋理」勾選框: 啟用時，匯入紋理信息。
「多邊形的分割」選項按鈕: 設定將物體匯出為多邊形網格的分割方法。您可以從「四角分割」 / 「三角分割」 / 「5角形以上分割為三角形」 / 「凹多邊形分割為三角形」切換。
「紋理路徑」選項按鈕: 指定匯入紋理的位置。可以從「檔案內的設定」 / 「同階層」 / 「選擇內容路徑」切換。
「匯出設定」選項按鈕設定僅在選擇「選擇材質路徑」時有效。
「內容目錄」按鈕: 指定內容目錄的位置並使用該紋理。如果紋理的資料夾的參考目標位於與匯出目標不同的位置，請使用此按鈕再次設定它。
「紋理位置」選項按鈕在僅選擇「內容目錄」時有效。

●關於LWO轉換器的變換資料

◆匯出時的形狀

Shade3D物體	LightWave3D	備注
封閉線	將所匯出的有物體作為一個網格匯出	如果Shade3D的封閉線形狀不在同一平面上，則將其分割為三角形。不支援物體資訊的「洞」勾選框
開放線
線形的旋轉體		支援Shade3D線形狀的旋轉體的物體資訊的「封閉線形」勾選框，旋轉開始和結束角度
線性的拉伸體
圓
圓的旋轉體		支援於Shade3D圓的旋轉體的物體資訊的「封閉線形狀」勾選框，旋轉開始和結束角度。
圓的拉伸體		支援於Shade3D圓的拉壓體的物體資訊的「封閉線形狀」勾選框，旋轉開始和結束角度。
球
多邊形網格		使多邊形網格的角變圓滑
Meta網格
不支持布林渲染
鏈接物件

注意匯入時，所有形狀都將被識別為多邊形網格。

◆表面材料的對應

Shade3D的表面材質	LightWave的3D材料
漫反射顏色	Color（色）
光澤度1和2的值	Specularity（反射光）
光澤度1,2	Glossiness（光澤）
反射	Reflection（鏡面反射率）
發光的顏色和價值	Luminosity （自己発光度）
透明度	Transparency（透明度）
製圖	僅限影像對應
通道	擴散反射，光澤1，2，反射，透明度，只有碰撞
層	多層（僅限圖像）
投影	在盒子外面
其它	向上/向下翻轉，左/右反轉，軸反轉，顏色反轉

注意不支持上述以外的表面材料參數。

◆表面材料的處理 - 匯出時

將Shade3D文件匯出為LWO文件時，將對從Shade3D的形狀（自由曲面，封閉線形，旋轉體，拉伸體，球體，圓等）轉換的單個多邊形進行表面設定。
在LightWave 3D的表面上，Shade3D的表面材質被分配了一個表面編號，例如SN0001，SN0002 ......，並且忽略了在Shade3D中設定表面材質的部件名稱或物體的名稱。
另外，Shade3D中的主表面的設定，作為每個轉換的多邊形的表面設定。

◆表面材料的處理 - 匯入時

將LWO檔匯入Shade3D時，LightWave 3D上的檔案名和曲面名稱將在Shade3D瀏覽器中顯示為形狀名稱。每個表面材質都載入了上表中相應參數的設定，反映在LightWave 3D的表面設定中。

◆匯出時的光源

LWO轉換器不支援光源。匯出時，將忽略Shade3D光源資訊。

◆匯出時的關節

值在Shade3D關節中反映出來
反轉關節
直線移動關節
縮放關節
等比縮放關節
球關節

注意不轉換上述以外的關節。

所有關節都被視為部件，也會轉換為設定在關節的表面材質，但不反映在運動設定中。
此外，由於它對應于表面設定，因此可以通過更改Shade3D關節值以本來的姿勢匯出帶有姿勢的物體。
