引力球的反彈壁設定

如果將引力球設置為可以檢測與另一個物件的碰撞，當引力球與引力球組部件以下的自由曲面或多邊形網格碰撞時，引力球會根據設置的反射係數反彈。此時，對於每個多邊形網格或自由曲面，可以對碰撞時引力球的反應進行一些設置。

1. 選擇多邊形網格或自由曲面中包含的部件，然後從瀏覽器的「資訊」彈出功能表中選擇「Set Forced Balls Attributes...(遗留)」。

   注意 要設置的多邊形網格或自由曲面必須預先包含零件在其中。


2. 將顯示「引力球的反彈壁設定」對話方塊。
   在此，設置所選自由曲面或多邊形網格的反射設定。

   ◆「引力球的反彈壁設定」對話方塊


   「引力球的動作設定」彈出菜單


   當引力球與多邊形網格或自由曲面碰撞時，選擇「檢測到碰撞」時的反應，「無檢測碰撞」，「停止」，「消減」等。

   「模擬粘性值」文字方塊

   設置衝擊表面的粘度。（輸入0.0～1.0）

   「反射方向圓滑」核取方塊

   當選中時，假設碰撞表面是平滑的，以此計算碰撞球的反射角。

3. 確認設置並按一下「確定」後，此處的設置將應用於選定的多邊形網格或自由曲面作為其自己的反射牆設置。

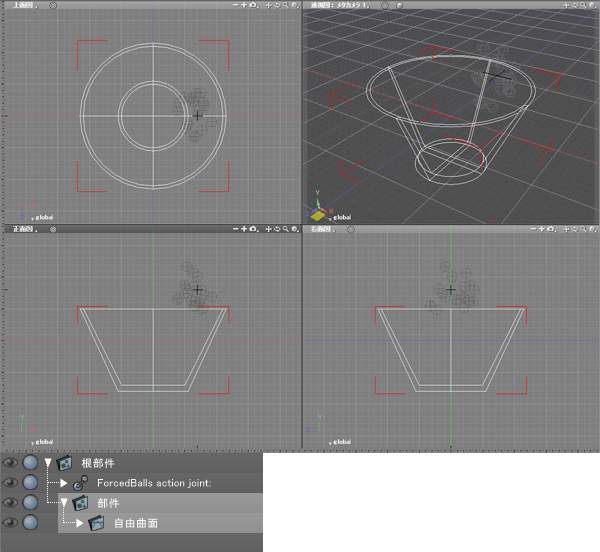

   （在自由曲面上設置「引力球消失」時的瀏覽器）

   注意 僅三角形和矩形的多邊形表面可以作為反射壁。

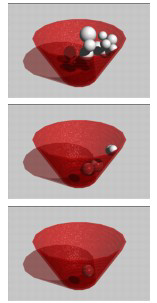

4. 建立動畫時，可以確認對多邊形網格進行的反射牆設置。

   （在自由曲面上設置「引力球消失」的時候）
