線的資訊

選擇封閉線線，開放線，各自的拉伸體，旋轉體或表面，線光源時的顯示。

●「邊界框」組

「封閉線」復選框: 線的狀態可以選擇封閉線，開放線。
開啟之後，連接開合線的起點和終點，更改為封閉線。
關閉之後，閉合線的起點和終點之間打開，更改為開放線。
「洞」復選框: 開啟之後，那個線作為孔能夠設置。設置只能反映渲染上。
進行孔設置的線，必須存在於開孔線下面的子嵌套裏。孔的線的數沒有限制,不過，如果途中有未設置孔的線，將忽視其下一個嵌套的孔。
同時，進行孔的線和孔設置的線，必須在同樣的平面上重疊。交差的時候，則渲染結果不正確。

只在選擇線條的掃描體時激活。可以設置掃描儀的掃描距離。

僅當選擇線條的旋轉體時才激活。可以設置旋轉的角度。

可以將線設置為面光源或線光源。設置光源的亮度和陰影等。

「光源種類」彈出菜單: 光源的種類可選擇「面光源」和「線光源」。
「可視」復選框: 開啟之後，渲染時或者顯示陰影時，顯示面光源。
「單位」彈出菜單: 在「亮度」文本框中輸入的單位可選擇「衰減基準距離」或者「流明」。

參考 Φ流明的光束1m²均等擴散面垂直照耀的時候，均等擴散面的照度變為Φlx。當使用輻射度算法時，照明設備的亮度可以達到預期值。
「明亮度」文本框: 設置光源的亮度。
「光源的顏色」復選框: 指定光源顏色的設置方法。
開啟之後，設置光源顏色的反映量，光源顏色。
關閉之後，延續表面材質的設置。
「光源的顏色」滑塊，文本框，調色盤: 設置光源顏色。
在滑塊或文本框中反映光源顏色的量，調色盤上設置光源顏色。
「漫反射」滑塊，文本框: 設置光源的亮度反映在物體的擴大反射色上的量。當數值為“0”時，光源不被物體擴大反射色反映。
「光澤」滑塊，文本框: 設置光源的亮度使物體的光澤反映的量。當數值為“0”時，光源不會反映在物體的光澤上。
「陰影」滑塊，文本框: 設置陰影的濃度。當數值為“0”時，由於不計算陰影，可大大縮短計算時間。
「質量」滑塊，文本框: 指定「光影追蹤的畫質」的倍率。
參照光源的質量

設置陰影濃度的計算方法。

「陰影類型」彈出菜單

陰影的計算，繪制方法可以選擇「延續」「光影追蹤」「陰影投影」等。

「尺寸」復選框，文本框

開啟之後，可在文本框中輸入陰影投影的尺寸。擴大尺寸的話能清晰地表現影子的輪廓,不過，內存的消費量也變多。縮小尺寸的話影子有時會變成階梯狀。
關閉之後，延續渲染設置的數值。
另外，輸入「0」後，無法創建陰影投影。

「偏差」復選框，文本框

開啟之後，可以在文本框中輸入陰影偏移的數值。陰影投影的物體不平行的情況下，可能無法顯示陰影的一部分，但是通過改變陰影投影偏移的數值，即使對非平行的物體也可以顯示陰影。
關閉之後，延續渲染設置的數值。

「模糊」復選框，文本框

開啟之後，可在文本框中輸入陰影投影模糊的數值（陰影的輪廓模糊量）。
關閉之後，延續渲染設置的數值。

設置光照體積。

注意「光量屬性」組僅搭載於Professional和Standard版本。

「體積光」復選框

開啟之後，繪制光源的燈量。

「明亮度」滑塊，文本框

設置燈量的亮度。所繪制的燈量的亮度與該燈量屬性的亮度相乘。

「半徑」文本框

「自動」復選框關閉之後有效。設置燈量的亮度到達的距離。在這裏設置的距離燈量的亮度為「0」。半徑在圖紙上用線框的球顯示尺寸。

「自動」復選框

開啟之後，自動設置燈量的半徑，光源屬性「亮度」的2倍。

「投射陰影」彈出菜單

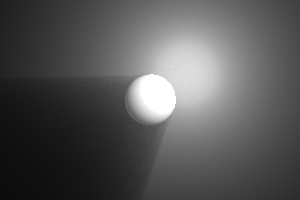

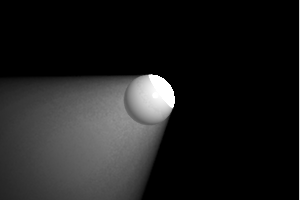

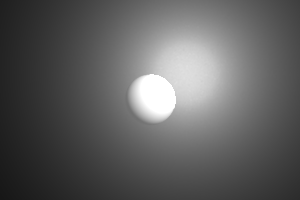

消除燈量陰影的方法可選擇「無陰影」「有陰影」「逆轉」。陰影的濃度在陰影屬性的「陰影」的數值中反映。

「質量」文本框

指定每個光源的燈量「渲染畫質」的倍率。
燈量的畫質是指，與渲染設置的「光影追蹤的畫質」聯動。滿足「光影追蹤的畫質」和燈量屬性的「質量」的渲染畫質。為了提高「光影追蹤的畫質」應用於所有場景，多個光源的時候會降低渲染速度。若要提升光源的質量，提高個別燈量的「質量」，可以防止降低渲染速度。
