光源的資訊

選擇聚光燈，點光源，平行光源，配光數據時顯示。可以設置光源的亮度等各種各樣的設置。

●「光源屬性」組

「光源類型」彈出菜單

可以切換「點光源」「聚光燈」「平行光源」「配光」等不同的光源種類。

參考「配光」僅限Professional版本選擇。

「衰減」彈出菜單

設置被照亮表面的亮度衰減方法。

「二次衰減」

在2次衰減的意思是反比距離的2次方衰減。

「線性衰減」

距離的反比例衰減。

「無」

無衰減。

「單位」彈出菜單

  在「亮度」文本框中選擇輸入單位「衰減基準距離」或者「流明」。
「衰減」彈出菜單為「無」時，則無法設置。

參考 Φ流明的光束垂直且同樣照射著1m2的均等擴散面的時候，均等擴散面的照度變為Φlx。當使用輻射度算法時，照明設備的亮度可以達到預期。

「明亮度」文本框

設置光源的亮度。
「衰減」彈出菜單為「無」時，則無法設置。

「顏色」復選框

指定光源顏色的設置方法。
關閉之後，維持表面材質的設置。
開啟之後，設置光源顏色的反映量和光源的顏色。

「顏色」滑塊，文本框，調色盤

設置光源的顏色。
在滑塊或文本框中反映光源顏色的量，調色盤上設置光源顏色。彈出菜單在「無」的時候用這個數值決定亮度。

「角度」滑塊，文本框

選擇聚光燈時激活。設置聚光燈的照射角度。數值範圍是從0到360度的實數。

「圓柱半徑」文本框

選擇平行光源，當「無限遠」復選框關閉時，設置平行光源為圓柱物體燈時的圓柱半徑。

「無限遠」復選框

在選擇平行光源時激活。開啟後，將平行光源視為無限遠光源。

「柔和度」滑塊，文本框

選擇聚光燈，並行光源時激活。聚光燈時設置照射範圍的輪廓模糊量。在平行光源時，設置向圓柱半徑內側反映柔和度效果的量。

「漫反射」滑塊，文本框

設置光源的亮度反映在物體的漫反射顏色上的量。當數值為“0”時，光源不被物體反映出來。

「光澤」滑塊，文本框

設置光源的亮度反映在物體光澤的量。當數值為“0”時，光源不會反映在物體的光澤上。

「環境光」滑塊，復選框

設置環境光的強度。

注意 與無限遠光源不同，不是光源亮度的比率 。

「陰影」滑塊，文本框

設置陰影的濃度。數值為「0」時，因為不進行陰影的計算，計算時間大大縮短。

「陰影柔和度」滑塊，文本框

設置陰影的模糊量。

注意 「陰影柔和度」在Basic和Standard版本中，只有路徑追蹤引發的渲染有效。

注意 僅Professional版本，在光影追蹤的渲染中也有效。

「陰影的質量」滑塊，文本框

指定每個光源對陰影的「渲染的畫質」的倍率。

參照光源的質量

●「陰影貼圖屬性」組

設置陰影濃度的計算方法。

「陰影類型」彈出菜單

陰影的計算和繪制方法可選擇「繼承」「光線追蹤」「陰影貼圖」等。

「延續」

延續渲染設置的「基礎設置」選項卡中的「陰影的種類」彈出菜單的設置。

「光線追蹤」

一般是根據光影追蹤進行陰影計算和繪制。

「陰影貼圖」

一般是使用陰影投影，來繪制陰影。

「尺寸」復選框，文本框

開啟之後，可以在文本框中輸入陰影投影的尺寸。尺寸越大陰影輪廓越清新，但是內存的消耗量也越大。尺寸小的話陰影會呈現階梯狀。
關閉之後，延續渲染設置的數值。
另外，輸入「0」後，無法創建陰影投影。

「偏差」復選框，文本框

開啟之後，可以在文本框中輸入陰影投影偏移的數值。陰影投影的物體如果不是平行的話，陰影的一部分可能無法顯示，但是通過改變陰影投影偏移的數值，即使對於不平行的物體也能夠顯示陰影。
關閉之後，延續渲染設置的數值。

「模糊」復選框，文本框

開啟之後，可在文本框中輸入陰影投影模糊的數值（陰影的輪廓模糊量）。
關閉之後，延續渲染設置的數值。

●「IES屬性」組

注意 「IES屬性」組，僅搭載於Professional版本。

「讀取」文本框

讀取配光數據。

「儲存」文本框

保存配光數據。

「刪除」文本框

刪除配光數據的信息。

●「體積光屬性」組

設置光源的光量。

注意 「光量屬性」組，僅搭載於Professional和Standard版本。

「體積光」復選框

開啟之後，可以從光源繪制光量。

「明亮度」滑塊，文本框

設置光量的亮度。繪制光量的亮度是指光量屬性的「亮度」乘以光源屬性的「亮度」。

「距離」文本框

「自動」復選框關閉之後有効。設置光量的亮度可到達的距離。在這裏設置的距離光量的亮度為「0」。半徑在圖紙上用線框的球顯示尺寸。

「自動」復選框

開啟之後，自動設置光量的半徑為光源屬性「亮度」的2倍。

「投射陰影」彈出菜單

消除光量陰影的方法可選擇「無陰影」「有陰影」「逆轉」。陰影的濃度在陰影屬性的「陰影」的數值中反映。

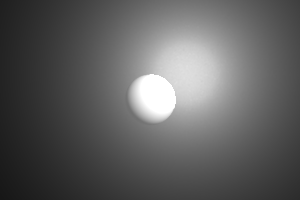

無陰影

不繪制遮蔽物的陰影，包括透明的顏色。和其他相比，繪畫速度最快。

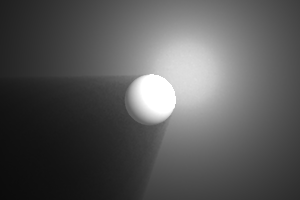

有陰影

繪制遮蔽物的陰影，包括透明的顏色。

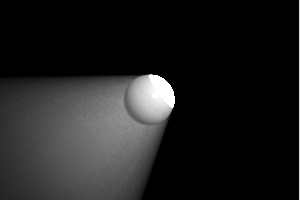

反轉

逆轉繪制陰影和陰影以外的部分，包括透明的顏色。

「質量」文本框

指定每個光源的光量「渲染畫質」的倍率。
光量的畫質是指，與渲染設置的「光影追蹤的畫質」聯動。滿足「光影追蹤的畫質」和光量屬性的「質量」的渲染畫質。為了提高「光影追蹤的畫質」應用於所有場景，多個光源的時候會降低渲染速度。若要提升光源的質量，提高個別光量的「質量」，可以防止降低渲染速度。

參照光源的質量
