「2D視圖」
Basic | Standard | Professional |
---|---|---|
O | O | O |
在新版本中支援了二維繪圖的獨立視圖的創建和顯示。可以創建多個「2D視圖」,在「2D視圖」中創建的形狀或放置在「2D視圖部件」中的形狀會顯示在二維圖紙中。
介面「切換圖面」彈出選單 > 「2D視圖」

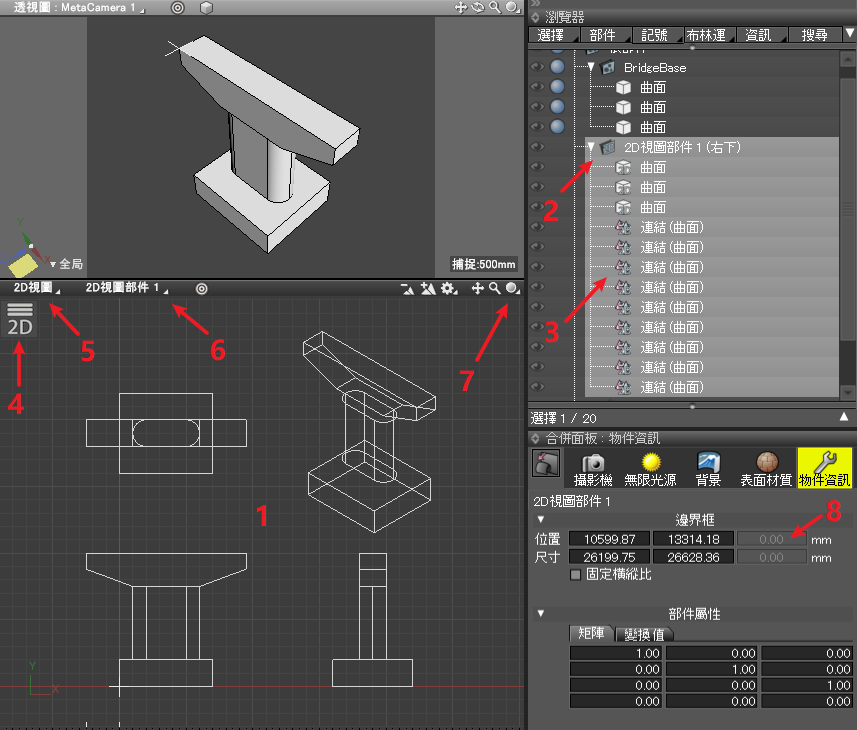

「2D視圖」
- 1.「2D視圖」
- 二維繪圖專用的獨立視圖。可創建多個2D視圖。
- 2.「2D視圖部件」
- 在2D圖面上創建形狀時會自動建立該部件。
- 可從「工具」>「部件」>「2D視圖部件」創建。
- 如果創建多個2D視圖部件,將自動添加序列號。
- 僅可在根部件下創建。
- 在此部件內創建的形狀將顯示在2D視圖中。
- 當2D視圖在圖形窗口顯示時,形狀名稱中將顯示所在視圖的位置。(左上、左下、右上、右下)
- 3.「2D形狀」
- 為了和普通形狀進行區別,2D視圖部件中的形狀圖標前有「2D」標識。
- 和普通形狀一樣,可以自由地被放入和移出部件。
- 4.「2D視圖工具」圖標
- 點擊後將顯示2D作圖用的主要功能的工具庫。
- 參考「2D視圖工具」
- 5.「切換視圖」彈出選單
- 選擇「2D視圖」進行視圖切換。
- 6.「切換2D視圖」彈出選單
- 顯示場景內的所有2D視圖部件。選擇顯示的2D視圖部件。
- 在沒有2D視圖時將顯示「---」。
- 7.「切換顯示」彈出選單
- 僅顯示在2D視圖中可用的項目。
- 8.「物件資訊窗口」
- 2D視圖部件中的形狀被視為2D形狀,位置和大小信息僅顯示X、Y。
