使用方法

您可以從3個位置訪問3D列印小幫手。

從主選單

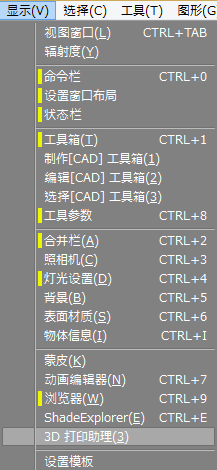

從「顯示」選單中選擇「3D列印小幫手」。
「3D列印小幫手」啟動。

3D列印小幫手
進入檢查模式時，它會自動切換到「3D列印」視窗佈局。

從視窗佈局選擇器打開

在視窗佈局選擇器中選擇「預設：3D列印」窗口佈局。
自動切換到啟動了「3D列印小幫手」窗口佈局

從控制欄打開

按一下控制欄上的「3D列印小幫手」按鈕。
「3D列印小幫手」啟動。
進入檢查模式時，它會自動切換到「3D列印」視窗佈局。

3D列印視窗佈局的顯示

在3D列印中要檢查的錯誤主要是表面的法線方向，沒有厚度的物體，表面和表面之間的連接狀態。這些是判斷物體是否實現為物體的標準。

在3D列印視窗佈局中，為了便於查看這些狀態，假設圖形為陰影+線框顯示，其表面翻轉的部分顯示為藍色（初始值），此外僅具有一個表面邊線（開口處或者不連續表面的邊界）和三個或更多面連接的三面脊線顯示為紅色（初始值）。此外，即使邊界邊緣位於物體的背面，也會打開透明顯示「透過」選項。

這些設置可以從圖形中的「顯示切換彈出選單」或主選單「圖形」中的「活躍視圖」或「全部視圖」中的「非多樣體邊」或「顯示選項」進行切換。

主頁

從「批量檢查和自動修正」，「加厚和一體化」，「匯出」中選擇工作內容。

1：進入「批量檢查和自動修正」頁面並自動檢查場景。視窗佈局切換為「3D列印」。
2：轉到「加厚」頁面。視窗佈局切換為「3D列印」。
3：轉到「匯出」頁面。視窗佈局切換為「3D列印」。

從「一步檢查和自動修正」執行修正，針對修正結束的場景上執行「加厚」或「一體化」並通過「匯出」將其輸出到STL是最簡單方法。

檢查場景選擇頁面

選擇「批量檢查和自動修正」時顯示。

對所有多邊形網格執行錯誤檢查。另一方面，Shade 3D也有不是多邊形網格的物體，例如球體，圓形和自由曲面。還有許多物體沒有實體，例如連結物體，鏡像物體，路徑複製器，表面複製器和各種關節等。上述兩個「檢查和修正Shade3D場景」和「使用多邊形檢查和修改Shade3D場景」之間的區別在於對這些多邊形網格以外的物體進行何種處理。

１：檢查和修正Shade3D場景
選擇後，將顯示「批量檢查和自動修正」頁面，並對最前面的場景執行自動檢查。
對於非多邊形網格物體和沒有實體的物體，我們將手動轉換多邊形網格或刪除它。

優點	可以為每個物體指定多面體轉換時的分割數。考慮到操作順序，到最後階段為止可以使用盡可能少的多面體進行操作。流覽器結構也保持原狀，因此很容易理解物體管理。
缺點	轉換錯誤和手動工作量增加。

２：檢查並修復Shade3D場景的多邊形化。
選擇後，最前面的場景將以STL格式在內部匯出，創建一個新場景並在那裡讀取。（將顯示確認對話框。）
通過將場景元素轉換為STL格式並將它們載入到新場景中，將所有元素一次轉換為多邊形網格。
將顯示「批量檢查和自動修正」頁面，並對讀取的STL執行自動檢查。

優點	由於全部變為多邊形網格，因此不會發生轉換操作或轉換錯誤。
缺點	流覽器的層次結構丟失，使管理變困難。由於以恒定精度劃分，因此無法指定每個物體的劃分數。

３：通過讀取外部多邊形網格資料來檢查和修正
讀取Shade 3D以外的多邊形資料並進行檢查。
選擇後，將顯示用於選擇外部格式檔的對話框。當選擇檔時，顯示「批量檢查和自動修正」頁面，並對讀取的STL進行自動檢查。

選單欄

切換工作頁面。它將顯示在每個頁面的頂部。

將進入「批量檢查和自動修正」頁面。
將進入「批量檢查和特定專案修正」頁面。
將轉到「加厚和一體化」頁面。
轉到「匯出」頁面。
移至上一頁。（選擇轉到「其他資訊」頁面將始終是「其他資訊」的首頁。）
移至下一頁。（選擇轉到「其他資訊」頁面將始終是「其他資訊」的首頁。）
此顯示時無法移動。
轉到首頁。
以「年月時分秒bak.shd」的格式寫入將當前場景指定的資料夾。（例如：2014年3月9日12:45:28是「140309124528 bak.shd」）
打開「其他資訊」頁面。

「批量檢查和自動修正」頁面

對當前場景執行批量錯誤檢查和自動修正。

通過自動修正，我們將對不需要過程選擇的專案（冗餘元素，法線方向等）進行修改。對於需要處理選擇的專案（非多面體物體，邊線，非平面等），要在「批次檢查和個別專案修正」頁面上修改。

檢查錯誤並列在底部的表格中。
將列出的專案再次自動遞迴修正，並在底部的表格中列出結果。
１：檢查時顯示列出的專案。按一下該專案以使問題區域在繪圖中顯示。
２：檢查日誌輸出到檔。
３：從「項目>物體」和「物體>專案」中選擇清單的顯示格式。
選擇「項目>物體」時，將按專案類別分為（非多面體物體，邊線，非平面等）。按一下項目名稱的頭部並打開專案時，將顯示物體名稱。
當您選擇「物體>專案」時，它被分類為物體（多邊形網格，非多邊形物體等），按一下物體名稱的開頭打開物體時，將顯示專案名稱。
４：顯示檢測到的錯誤數。
５：它顯示在「三面邊」的「封閉面」中。點擊後，流覽器會顯示有關「三面邊」和「封閉面」的說明和修正方法的頁面。當包含了「三面邊」和「封閉面」時，按下自動修正按鈕時會顯示一個對話框，並選擇是否解除所有與三面邊的連接。

「按專案批量檢查和特定專案修正」頁面

對當前場景執行批量錯誤檢查和特定專案修正。

可以為列出的每個項目選擇修改的處理。還將修正通過自動修正剩下的需要進行處理選擇的專案。

另外，從「場景」和「所選物體」，「僅可見物體」，「僅渲染目標物體」，「可見物體和渲染目標物體」的三種類型的選擇來選擇要檢查的物體。

檢查錯誤並列在底部的表格中。
在列出的項目中，為選定要處理的所有項目進行修正，並在底部的表格中列出結果。
１：從「場景」和「選定物體」中選擇要檢查的物體。
２：從「僅可見物體」，「僅渲染目標物體」，「可見物體和渲染目標物體」中選擇要檢查的物體。
３：要檢查的專案的狀態顯示為「完全」，「簡單」，「自訂」中。按一下以顯示選項區域。

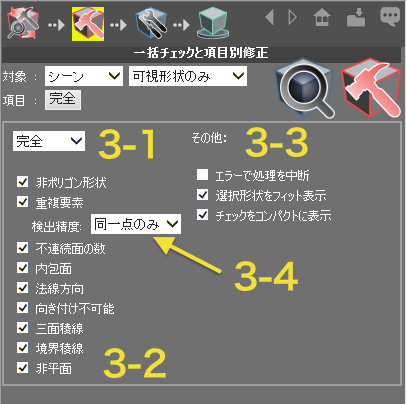

- ３−１：從「完全」（所有項目）和「簡單」（「非多面體物體」「重複元素」「法線方向」「境界邊」）中選擇檢查項目組合。在其他組合情況時，顯示「自訂」。
- ３−２：按一下以選中要檢查的專案。
- ３−３：選擇其他選項。
- ３−４：從完全的「僅相同點」或在特定範圍的「包括相鄰點」選擇檢測重複元素精度。
４：檢查日誌輸出到檔。
５：從「項目>物體」和「物體>專案」中選擇清單的顯示格式。
選擇「項目>物體」時，將其分類為專案（非多邊形物體，邊界脊線，非平面等），打開專案時，將顯示物體名稱。
選擇「物體>專案」時，將其分類為物體（多邊形網格，非多邊形物體等），打開物體時，將顯示專案名稱。
６：顯示檢測到的錯誤數。
７：針對列表中選擇處理的項目進行統一修正。與功能相同。
Ａ：需要修改的內容顯示為，警告時顯示。
按一下專案名稱或物體名稱時，問題部分將顯示在圖形上。
按一下頂部將顯示包含的專案名稱或物體名稱。
Ｂ：選擇要執行修改處理的時按按鈕，確定處理時顯示按鈕。
按一下選擇處理，可以選擇是保留還是執行該過程。
Ｃ：選擇要修改的過程。 [集成] [拆分] [刪除] [三角測量]等已經確定。

備註要檢查的專案，檢查物體和其他設置將被保存，並在下次執行時反映出來。

自動修正和特定項目修正之間的區別

例如手動或按項目將重疊頂點合併時則會出現重複面或三面邊，如果將它們分開，將再次出現重複元素。
在自動修正中，在糾正這些問題的同時，糾正每個錯誤，以便獲得最佳結果。

另一方面，在逐項修改中，針對通過自動修正無法處理的修正方法，方法由用戶選擇並進行修正。

自動修正中剩下的錯誤通過按專案修正來修正，或者通過再次檢查結果並執行自動修正處理等，錯誤方式來回修正使修正更有效率。

場景工具

同等縮放整個場景的外部尺寸，並移動整個場景的原點。它顯示在「批量檢查和自動修正」「批次檢查和按專案修改」頁面上。

１：顯示整個當前場景的外部尺寸。如果編輯場景，則可以使用按鈕再次檢索場景。

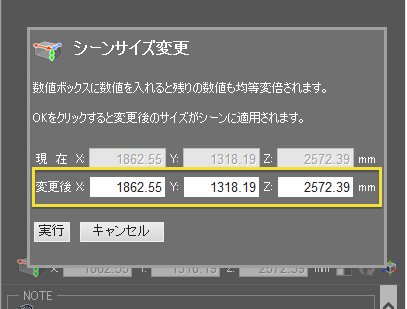

顯示「更改場景大小」對話框，並均勻地縮放整個場景的外部尺寸。
在對話框底部的其中一個文字方塊中輸入數值時，其餘文字方塊的值會自動更改。
它通過「執行」按鈕應用於場景。
移動整個場景，使整個場景的邊界框的中心與原點重合。

關於錯誤內容和修正方法

執行3D列印時無法正確3D列印的物體，或者3D列印機實用程式軟體無法讀取物體時可能會顯示下列錯誤（）和警告（）。

非多面體物體（錯誤）
重複元素（頂點/面）（錯誤）
不連續面（警告）
內包面（錯誤）
法線方向不一致（錯誤）
方向不可定（錯誤）
三面邊（錯誤）
邊線（錯誤）
非平面（警告）

每個錯誤（）和警告（）的概要以及按項目介紹修正方法如下。

・非多面體物體（錯誤）: 除了多邊形網格以外的，原始球和圓，自由曲面等以外的物體。除多邊形網格外發生錯誤。
修正方法：變換為多邊形網格
・重複元素（頂點/面）（錯誤）: 它是重疊相同座標的頂點或面。由於在同一座標上永遠不會超過兩個，因此會發生錯誤。
修正方法：合併（合併）頂點和麵，並修改它們，使其不存在兩個或更多個。
・不連續面（警告）: 由單一的多邊形網格構成的表面只中，與其它的面沒有相連的面，或者是那個集合體。因為每個面的法線方向可能不同因此發生警告錯誤。
修正方法：將一個一個連續的面的集合體分離為單獨的多邊形網格，或通過集成到一個多邊形網格中進行修改。
・內包面（錯誤）: 像箱子一眼的封閉多邊形網格內的分區一樣存在的面。一個物體被分成兩個或更多而出錯。
修正方法：刪除包含面以使其成為一個物體。
・法線方向不一致（錯誤）: 法線方向不一致的連續面的集合，因為表和裡的方向不一致而出錯。
修正方法：使方向朝向相同（內部，外部）。
・方向不可定（錯誤）: 正面和背面無法區別的物體。像三面邊，莫比斯幻，克萊因壺一類的的物體。發生錯誤，因為無法定義正面和背面。
・三面邊（錯誤）: 一個邊線上三個或更多面連接。沒有表面連續性，並且無法定義正面和背面導致錯誤。
修正方法：分離或刪除每一面，以便可以定義表和裡。在分離的表面上需要執行添加厚度等的修正。此外，刪除還會刪除與其連接的面，因此需要進行單獨的確認工作。; 只和一個表面相連的邊線。由於表面中斷而出錯。
修正方法：根據狀態通過填滿和增厚變成固體。
・非平面（警告）: 在具有四個或更多頂點的平面中，當劃分為三個頂點時，所有法線都指向不同的方向。因為一個表面不能定義為平面而發生錯。
修正方法：將三個頂點分割，以便每個面都可以定義為一個平面。
注意即使仍然存在這些錯誤中的任何一個，在使用3D列印機輸出時不一定出錯。實際上，它取決於列印機功能，附加檔轉換實用程式，輸出中心輸出。

處理連結物體

檢查Shade 3D場景時，需要注意連結物體。

鏡像物體: 變為邊線錯誤。在自動修正中，鏡子部分與實體化的原始多面體實現一體化，但在項目修正中，要選擇「填滿」或「加厚」。預先產生實體鏡像物體或通過選擇場景將其轉換為STL來實現。
連結物體/路徑複製器，表面複製器的物體: 使用自動檢查，不會出錯。通過手動實現或在場景選擇中選擇STL來實現它。
即使您按原樣匯出它，它也將被多面體化，但不會執行一體化等操作。

校正結束的判斷

判斷是否完成3D列印小幫手中的校正工作，先確定物體的修正結果是否滿足3D列印所需的以下任一條件。

・確實具厚度，沒有開孔的地方。: 沒有非流形幾何的脊線
・面的法線統一到外側: 法線方向是統一的
・它已成為一個整體的多邊形網格: 沒有不連續的表面
（*當同時輸出多個物體時不是這種情況）
・轉換為適合輸出的尺寸: 3D列印尺寸因3D列印機和輸出中心而異。

「加厚」和「一體化」頁面

按設定數值對指定物體執行「加厚」和布耳運算的「一體化」。

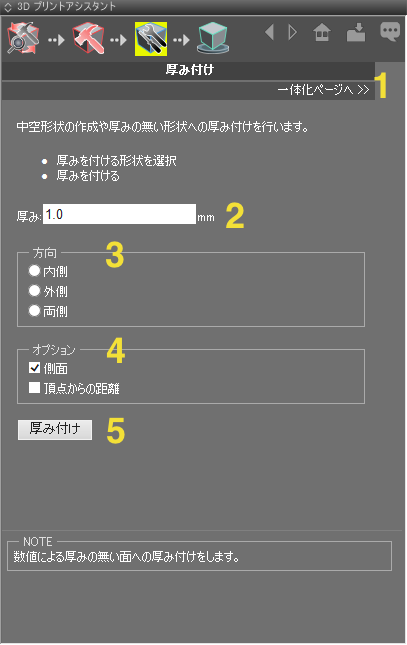

「加厚」頁面

１：顯示「一體化」頁面。
２：輸入要添加的厚度作為數值。單位是mm。
３：從「內側」，「外側」，「兩側」選擇厚度方向。
４：從「側面」，「離頂點的距離」中選擇距離標準。
５：執行加厚設置。

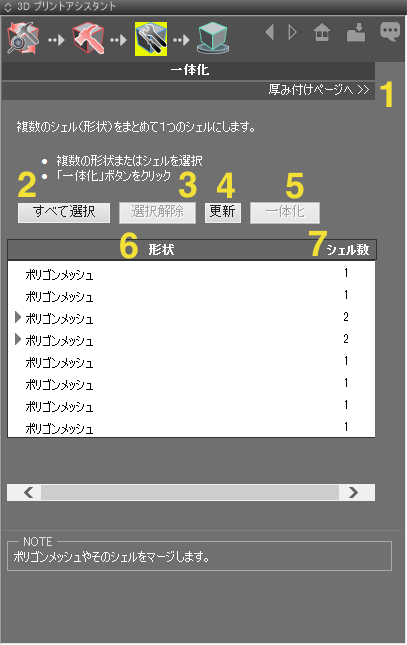

「一體化」頁面

１：顯示「加厚」頁面
２：執行一體化。
３：在清單中解除選擇狀態。
４：更新清單的內容。
５：執行一體化成。
６：顯示物體及其殼。
７：顯示物體的殼數。

「匯出」介面

以最佳STL格式輸出當前場景或所選物體。

１：顯示用於以STL格式輸出整個場景的檔對話框。
２：顯示僅輸出流覽器以STL格式選擇的物體的檔對話框。
３：顯示輸出單位，用於顯示上方設置軸的選項。
４：從「mm（通用STL輸出）」「cm（maya等）」「英寸（3ds max等）」中選擇要輸出的單位。
５：從「Z（通用STL輸出）」「Y」輸出時選擇向上軸。

注意在shade 3D中，STL格式按標準輸出mm，OBJ格式輸出m。 OBJ匯出器中無法更改單位/比例。

「其他資訊」頁面

顯示其他資訊。

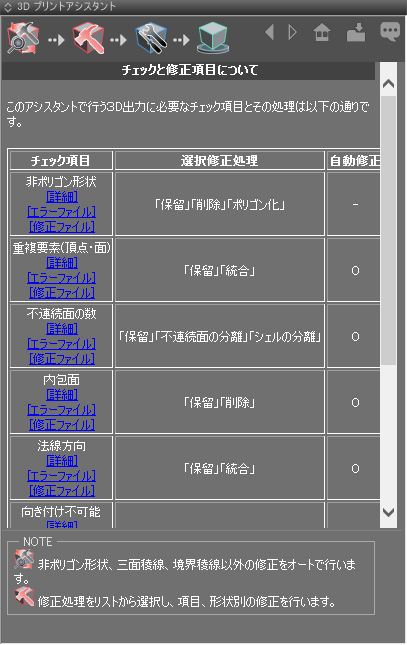

１：在小幫手中進行檢查和關於修正的頁面。
- 顯示[詳細]專案的詳細頁面，按一下該頁面返回原始頁面。
- 打開包含[錯誤檔]專案的錯誤場景。
- [修正檔]已修改錯誤檔的場景打開

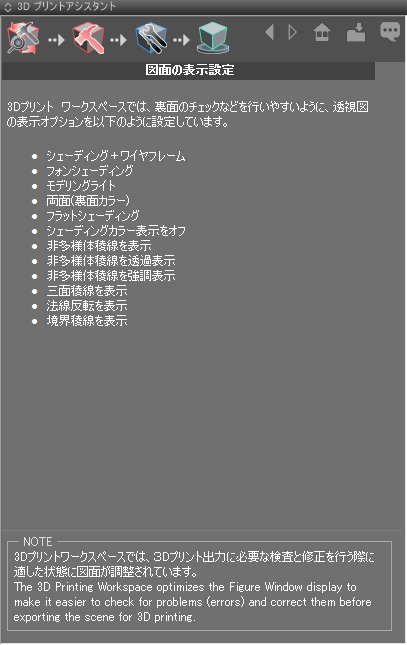

２：此頁面是關於在3D列印視窗佈局中設置的繪圖顯示設定。
３：它是在優化3D列印輸出和優化後的物體之前的物體頁面。按一下圖像部件可打開場景。

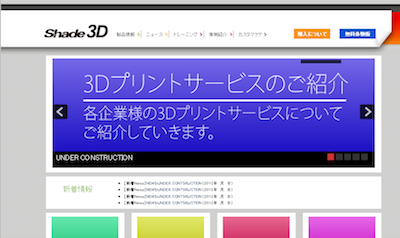

４：在外部瀏覽器中打開顯示3D輸出中心清單的網頁。
５：關於備份意義和保存方法。
６：收錄了「殼分割」「設置所選物體的顏色」之類的手動修正。
- 「居中」：移動以使所選物體或整個場景的中心座標位於原點。
- 「法線朝外（僅限多面體）;將所選物體或整個場景的多面體物體的面法線朝外。
- 「殼分割和自動結合」：所選物體或整個場景的邊形網格物體的殼分割，或結合多邊形網格物體。
- 「殼分割」：對整個場景的多邊形網格物體進行殼分割。。
- 「設置所選物體的顏色」：將「黃色」「綠色」「藍色」「重置」（預設情況下重置為白色）設置為所選物體的表面材質的漫反射顏色。
- 設置背面顯示顏色」：顯示在3D列印視窗佈局中設置的繪圖選項的顏色「黃色」「綠色」「藍色」「橙色」「重置」（重置默認為藍色）「。
- 「全部檢測（全選）」：選擇包含要檢查項目的所有物體。
- 「清理」：在流覽器中重置和刪除名稱設置和表面材質設置。
