卡通渲染参考资料

针对卡通渲染的各设定项目进行说明。

●「卡通设置」视窗

进行卡通渲染的各种设定。执行整个场景的设定时，从「设置卡通渲染」视窗点击「卡通设置」按键。

欲执行每个表面材质的卡通渲染设定时，从表面材质的「信息」弹出菜单中选择「卡通设置...」。此外，在选择目标物件或部件的状态下，从浏览器的「信息」弹出菜单中选择「卡通设置...」。

卡通设置

「启用卡通」复选框

使「卡通设定」视窗内的所有设定有效。在关闭状态下卡通设定将无效。

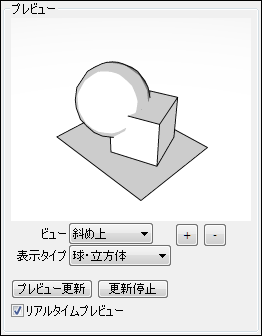

「预览」群组

「预览画面」: 在「卡通设定」视窗右侧中设定好的卡通设定结果将显示于画面内。
「视图」弹出菜单: 设定显示于「预览画面」的场景角度。从「在对角线上」、「正面」、「上面」、「侧面」、「透视图」中选择。选择「透视图」时，将物件的中心作为注视点、目前场景的照相机方向作为视野方向。
「+」、「-」按键: 放大、缩小显示于「预览画面」的场景。
「显示类型」弹出菜单: 选择显示于「预览画面」的场景。从「球体・立方体」、「选择形状」中选择。
选择「球体・立方体」后，将显示配置地面和球体・立方体等简易物件的预览。选择「选择形状」后，在浏览器选择的物件将显示于预览。
不过，当物件复杂时预览更新会需要一些时间。此时请在「球体・立方体」进行确认。
「更新」按键: 将「预览画面」的显示更新至最新设定。
「停止」按键: 停止「预览画面」的更新。
「实时预览」复选框: 依据各种参数的变更，自动更新预览画面。

「设置」弹出菜单

设定卡通的项目。可选择以下的预设。此外点击「新建」按键，可在新建中新增设定项目。

真实感
小格动画卡通
技术插画
漫画
素描
真实感（引擎）
小格动画卡通（机械）
轮廓
技术插画（颜色）
技术插画（隐藏线）
半色调
彩色半色调

「新建」按键

将设定项目以「设置...」弹出菜单中选择的设定项目为基础，新增新的项目。

「变更名称」按键

变更透过「新建」按键建立好的项目名称。
无法变更在初始设定中显示的「真实感」、「小格动画卡通」、「技术插画」、「漫画」、「素描」的名称。

「删除」按键

删除透过「新建」按键建立好的项目。
无法删除在初始设定中显示的「写实」、「赛璐珞动画」、「技术插画」、「漫画原稿」、「铅笔画」。

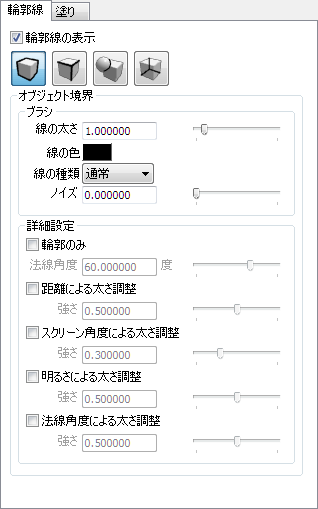

「轮廓线」标签

进行各轮廓线的设定。仅可设定透过「新建」按键建立好的项目。

「显示轮廓线」复选框

勾选后，在「轮廓线」标签上的轮廓线设定将反映在渲染上。未勾选时则不反映。

「轮廓线的种类」按键群

在下方的设定项目中针对所选按键的轮郭线设定进行其设定。由「对象边界」、「法线边界」、「对象交叉边界」、「隐藏线」中进行切换、设定各边界线。

对象边界: 将与其他物件重叠的部分作为边界线。与背景的边界也包含在物件边界内。
法线边界: 相邻的多边形物件之间的角度大时所描绘出的边界线。
对象交叉边界: 物件之间交叠时显示可与其交叉位置的线。由于物件交叉边界的计算会需要一些时间，请在必要时方才使用。
隐藏线: 显示在物体内侧、看不到的线。

「笔刷」群组

「线条粗细」文字域、调整轴: 设定整条线的粗细。
渲染时分辨率的粗细为1时其的相对粗细。此为0时其线条将无效。
「线条颜色」颜色库: 设定整条线的色彩。
「线条类型」弹出菜单: 设定整条线的种类。由「一般」、「铅笔」中选择。
「一般」为以单一颜色上色的线条。「铅笔」为以线条的开始位置和结束位置的笔锋来变化线的影响度（透明率）。
「噪声」文字域、调整轴: 设定对整条线的杂色影响率。藉由提升杂色的数值，可呈现如蜡笔及粉笔般粗糙的线条。

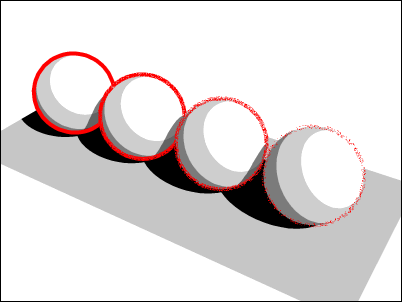

（设定值从左起0.0、0.3、0.6、0.9）

「详细设置」群组

依据线的强弱进行其内容设定。

「仅轮廓」复选框: 勾选时，设定仅描绘物件的轮廓。; 请留意当边界连接的部分在面的里面时将不会有效果。

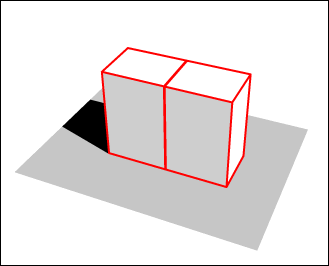

（左：关，右：开）
「法线角度」文字域、调整轴: 设定面与面连接的基本角度，若有比其角度更大的(平缓)物件，设定不描绘其边界线。可在切换至「轮廓线的种类」按键群的「法线边界」时进行设定。

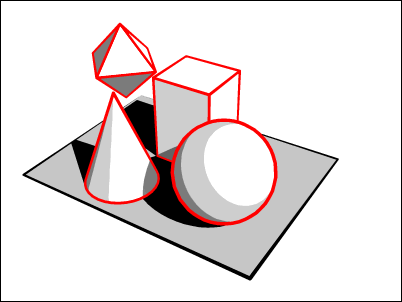

「根据距离调整」复选框: 勾选时，在下方的「强度」文字域中，反映调整轴的设定，并依据线的距离设定粗细。未勾选时则不反映。
「强度」文字域、调整轴: 从整个物件的最深处到最前方，越深处则越细。如设定为1.0，则最深处的线宽为0。

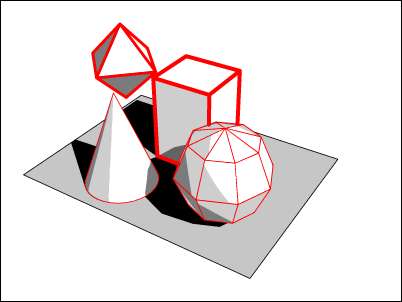

「根据屏幕角度调整」复选框: 勾选时，在下方的「强度」文字域中，反映调整轴的设定，依据荧幕角度调整设定线的粗细。未勾选时则不反映。
「强度」文字域、调整轴: 设定面与面连接的基本角度，若有比其角度大的(平缓)物件，设定其边界线的粗细。

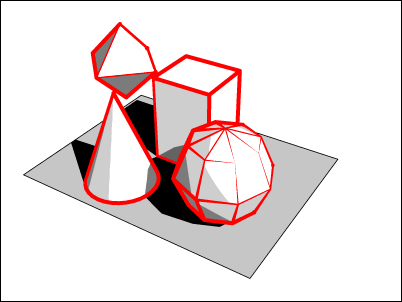

「根据亮度调整」复选框: 勾选时，在下方的「强度」文字域中，反映调整轴的设定，依据线条亮度设定粗细。未勾选时则不反映。
「强度」文字域、调整轴: 因受光源或阴影影响的物件亮度，设定强度如明亮的部分线条较细、昏暗的部分线条较粗。

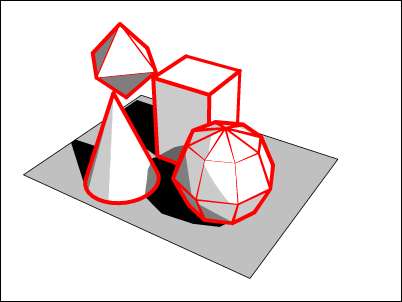

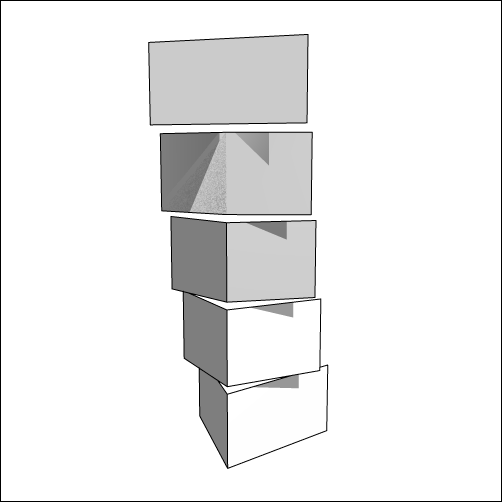

「根据法线角度调整」复选框: 勾选时，在下方的「强度」文字域中，反映调整轴的设定，依线条的法线角度设定线条粗细。未勾选时则不反映。
「强度」文字域、调整轴: 设定从照相机看到的面的角度越趋水平，物件的边界线则越细。

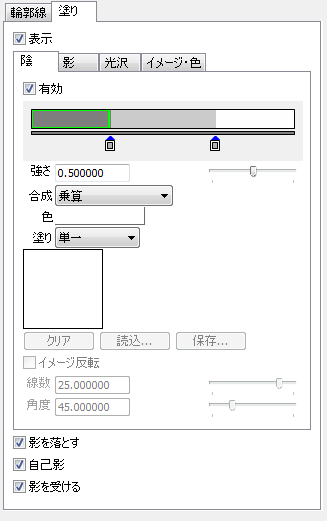

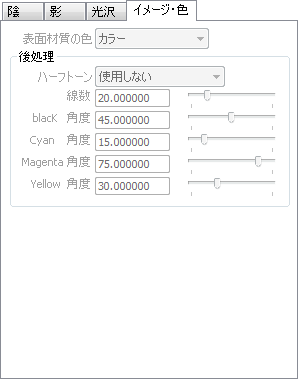

「填充」标签

设定填满面时阴、影、光泽部分的样式。

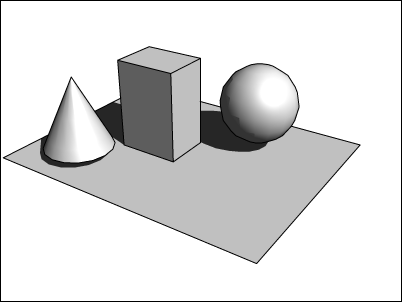

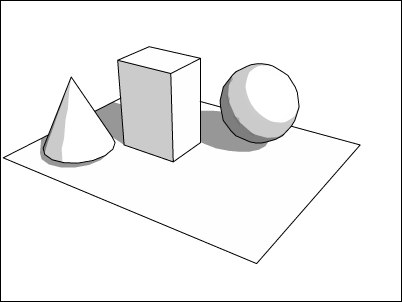

「显示」复选框

勾选时，将在「填充」标签中的填满设定反映至渲染。未勾选时则不反映。

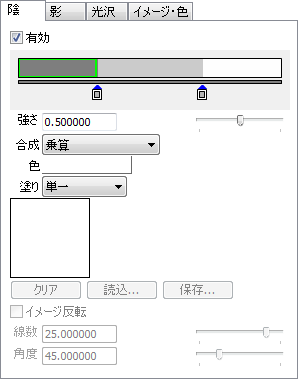

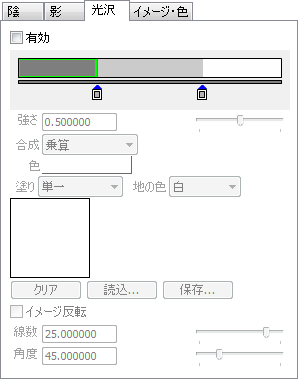

「阴」标签

设定物件的阴（依据从面向光源的面的方向所造成的角度的颜色渐变）部分的填满。

「有效」复选框: 勾选时，将在「阴」标签中的设定反映至渲染。未勾选时则不反映。
阶段列: 选择各阶段、显示颜色渐变。
标记: 设定颜色渐变的位置。点击上方的列，便可新增标记。将标记从列上往下拖曳，便可删除标记。
「强度」文字域、调整轴: 设定已选阶段的色彩强度。
「合成」弹出菜单: 设定已选阶段与其他阶段的合成方法。从「普通」、「Alpha合成」、「加法」、「减法」、「乘法」、「比较(亮)」、「比较(暗)」中选择。
「颜色」颜色库: 设定已选阶段的色彩。
「填充」弹出菜单: 设定已选阶段的填满类型。从「单一」、「图像」、「半色调点」、「铅笔」中选择。
「图片显示」数据库: 从「填充」弹出菜单中显示在选择「图片」时所使用的画像。
「清除」按键: 删除透过「读取...」按键读取的画像。
「读取...」按键: 从「填充」弹出菜单中读取在选择「图片」时所使用的画像。
「保存...」按键: 储存透过「读取...」按键读取的画像。
「翻转图像」复选框: 颜色反转透过「读取...」按键读取的画像。
「线条数量」文字域、调整轴: 从「填充」弹出菜单中设定已选「网点」时的线数（荧幕为72DPI时，每1DPI可描绘的线条间隔）。初始设定为「25」。
「角度」文字域、调整轴: 选择填满为铅笔时，设定影线的角度。

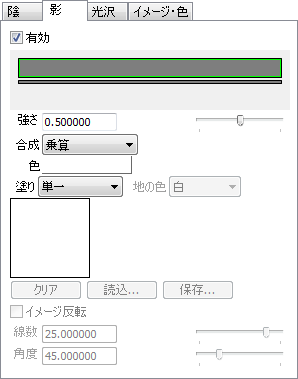

「影」标签
