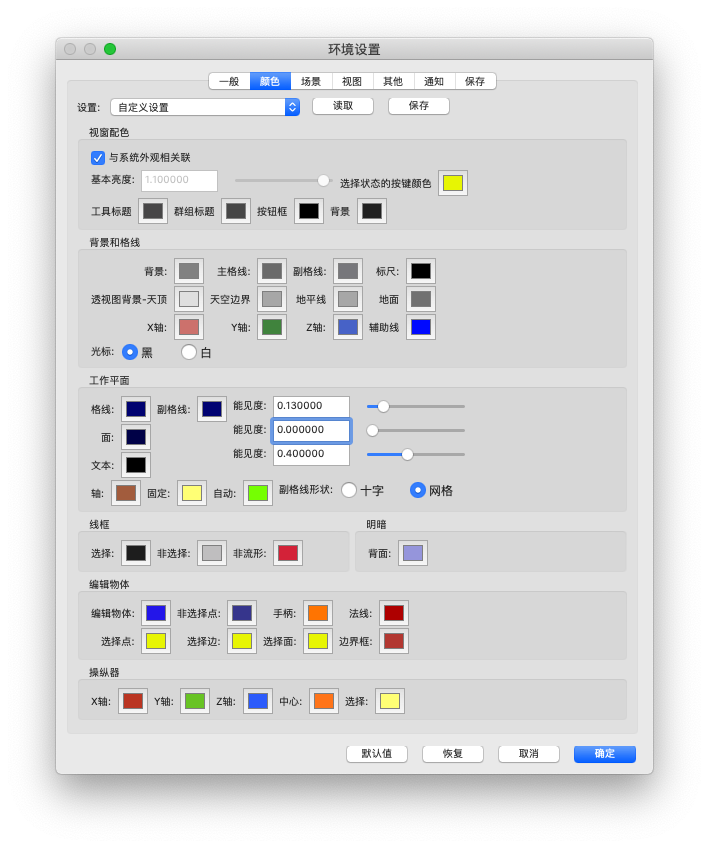

「颜色」标签
显示、设定图形视窗的各项目色彩。各别色彩即使在显示项目以外也会连动、完全反映颜色的变更。
颜色设定可登录至「设置」弹出菜单中、或以颜色设定文件储存。
- 「设置」弹出菜单
- 可新增目前「颜色」标签的颜色设定、切换颜色设定。
- 「读取」按钮
- 读取所储存的颜色设定文件（.shdpre）。
- 「保存」按钮
- 以文件（.shdpre）储存目前「颜色」标签的颜色设定。
- 「视窗配色」群组
- 设定Shade3D各视窗的界面色彩。
- 「基本亮度」调整轴、文字域
- 设定命令的背景浓度。
- 「选择状态的按键色彩」颜色库
- 设定「工具库」及「控制列」等按钮选择状态的颜色。
- 「工具标题」颜色库
- 设定「工具库」及「集成面板」等工具标题（视窗的标题部分）的背景色。
- 「群组标题」颜色库
- 设定「工具库」及「集成面板」中的群组标题（群组的标题部分）的背景色。
- 「按钮框」颜色库
- 设定「工具库」及「控制列」等按钮的框色。
- 「背景」颜色库
- 设定Shade3D视窗的背景色。反映视窗间的边界等。
- 「背景和格线」群组
- 设定图形视窗界面的颜色。
- 「背景」颜色库
- 设定图形视窗的背景色。
- 「主格线」颜色库
- 设定主格线的显示色。
- 「副格线」颜色库
- 设定副格线的显示色。副格线的大小为主格线的5分之一。
- 「标尺」颜色库
- 设定标尺的显示色。
- 「透视图背景-天顶」颜色库
- 以透视图的背景色设定天顶的颜色。
- 「天空边界」复选框
- 以透视图的背景色设定地平线上方的天空颜色。
- 「地平线」颜色库
- 以透视图的背景色设定地平线下方的地面颜色。
- 「地面」颜色库
- 以透视图的背景色设定地面颜色。
- 「X轴」颜色库
- 设定图形视窗上X轴的原点坐标显示色。
- 「Y轴」颜色库
- 设定图形视窗上Y轴的原点坐标显示色。
- 「Z轴」颜色库
- 设定图形视窗上Z轴的原点坐标显示色。
- 「辅助线」颜色库
- 设定图形视窗上辅助线的显示色。
- 「光标」单选按钮
- 设定3D游标的显示色。从「黑」「白」各单选按钮中选择。
- 「工作平面」群组
- 设定工作平面和工作平面控制器的显示色。
- 「格线」颜色库
- 设定工作平面主格线的显示色。
- 「副格线」颜色库
- 设定工作平面副格线的显示色。
- 「能见度」调整轴、文字域
- 设定主格线、副格线的能见度。
- 「面」颜色库
- 设定工作平面的面的显示色。
- 「能见度」调整轴、文字域
- 设定面的能见度。
- 「轴」颜色库
- 设定工作平面中心轴的显示色。
- 「固定」颜色库
- 设定固定模式中面的显示色。
- 「自动」颜色库
- 设定自动模式中面的显示色。
- 「副格线形状」复选框
- 设定副格线的物件。从「十字」「网格」各单选按钮中选择。
- 「线框」群组
- 设定目前模式时图形视窗上物件的显示色。
- 「选择」颜色库
- 设定所选物件线框模型的显示色。
- 「非选择」颜色库
- 设定未选择物件线框模型的显示色。
- 「非流形」颜色库
- 设定非流形线框模型的显示色。
- 「明暗」群组
- 设定以阴影显示的物件的显示色。
- 「背面」颜色库
- 设定物件背面的显示色。
- 「编辑物体」群组
- 设定物件编辑模式时图形视窗上物件的显示色。
- 「编辑物体」颜色库
- 设定物件编辑模式中选择（编辑对象）物件的线框模型的显示色。
- 「非选择点」颜色库
- 设定物件编辑模式中未选择点的显示色。
- 「手柄」颜色库
- 设定物件编辑模式中接线手柄的显示色。
- 「法线」颜色库
- 设定物件编辑模式中显示法线时法线的显示色。
- 「选择点」颜色库
- 设定物件编辑模式中选择点的显示色。
- 「选择边」颜色库
- 设定物件编辑模式中选择边线的显示色。
- 「选择面」颜色库
- 设定物件编辑模式中选择面的显示色。
- 「边界框」颜色库
- 设定物件编辑模式中选择物件的细分线框的显示色。
- 「操纵器」群组
- 设定操纵器各界面的颜色。
- 「X轴」颜色库
- 设定操纵器X轴的颜色。
- 「Y轴」颜色库
- 设定操纵器Y轴的颜色。
- 「Z轴」颜色库
- 设定操纵器Z轴的颜色。
- 「中心」颜色库
- 设定操纵器中心的颜色。
- 「选择」颜色库
- 设定选择操纵器各界面时的颜色。
