自由曲面变形的使用方法

1. 选择自由曲面变形的物体。



   注意 可自由曲面变形物体的种类，是线物体/自由曲面/多边形网格。不对应扫掠体和旋转体。另外，由于不支持多重选择，请将多重物体/部分集中到一个部分，将其部分作为变形对象。（路线部分不适用）

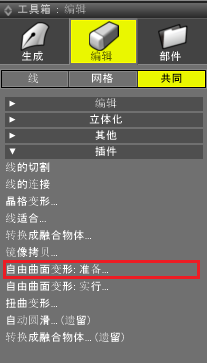

2. 点击工具栏「编辑」中的「线」按钮，「插件」组中选择［自由曲面变形：准备...］，显示［自由曲面变形：准备］对话框。


   这里，设置扫掠方向和扫掠方向的分割数。


   参照 ［自由曲面变形：准备］对话框
   参考 ［工具］菜单和图形窗口背景菜单的物体编辑子菜单中也可以选择［自由曲面变形：准备...］。

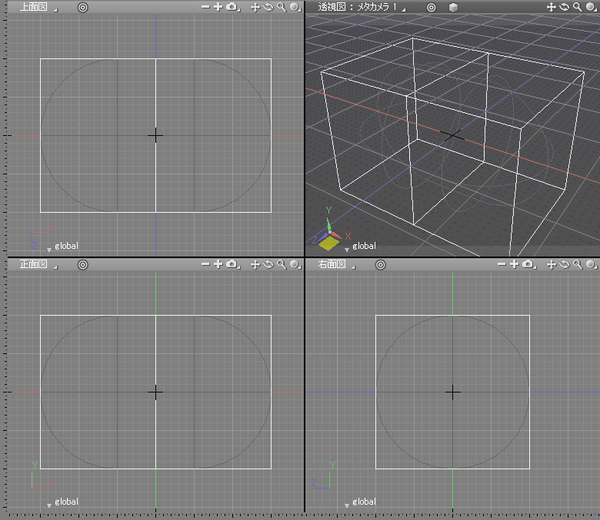

3. 自动创建成为变形框的筒状自由曲面，变形准备完成。在准备动作中，在Shade3D的信息窗口依次显示处理中的物体/部分的名称 。



   变形方面，利用这个筒状物体的侧面（相当于变换四角形的扫掠体得到物体的侧面的开合线物体）。

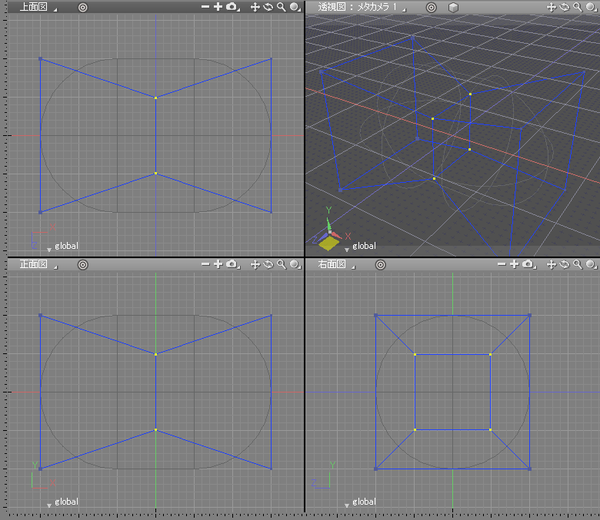

4. 任意编辑变形用自由曲面。选择方向和交叉方向的线物体都包含着接线手柄，可随意编辑。



   注意 变形用的自由曲面不能添加或删除要点，所以设置[扫掠方向的分割数]时请注意 。

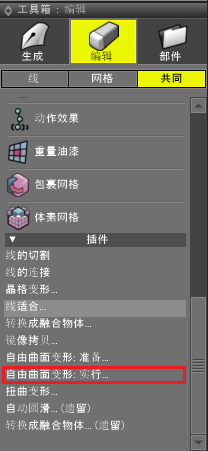

5. 变形用自由曲面的编辑完成后，实行变形处理。在选择构成变形用自由曲面或变形用自由曲面的线物体的状态下，单击工具栏的「编辑」标签的「线」按卡，从「插件」组选择「自由曲面变形：实行」后，开始变形处理。



   参考 ［工具］菜单和图形窗口背景菜单的物体编辑子菜单中也可以选择［自由曲面变形：实行...］。


   变形处理的执行中，在Shade3D的消息窗口依次显示处理中的物体/部分的名称。



6. 变形用自由曲面的编集和变形的实行可以反复执行。每次执行时，重新生成变形后的物体。

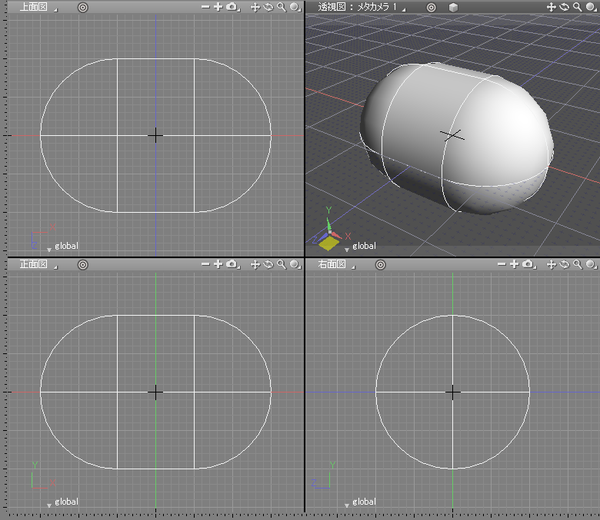

   变形前

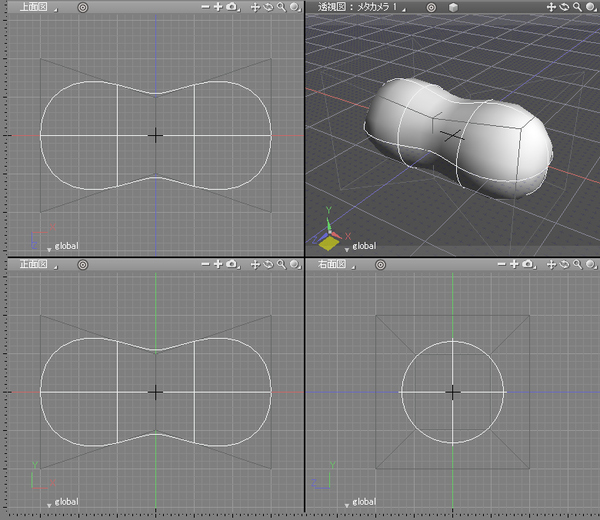

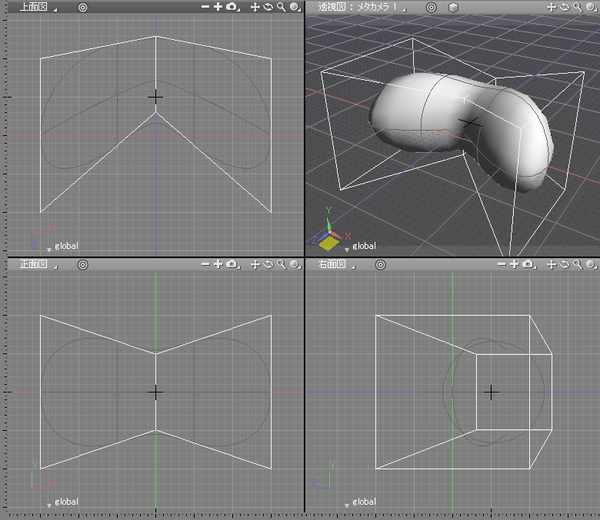

   变形后（※隐藏了变形前的物体）

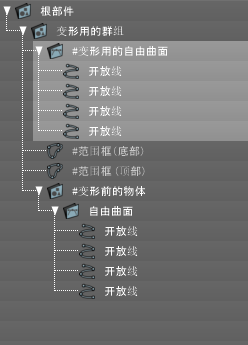

   （进行2次变形时的浏览器。新做的变形排名靠前。）


参考 如果知道自由曲面变形所得到的物体不会再变形了，则可以从变形部分中取出变形后的物体，删除变形用部分。另外，想要变形前的物体时，请从变形前的物体部分中取出原始物体，删除变形用部分。
