RoomPlanner的使用方法

在这里，通过制作下图1LDK的房间布局图，说明RoomPlanner的使用方法。

●「RoomPlanner」的启动

1. 启动Shade3D，在“显示”菜单中选择“RoomPlanner”。

2. 显示RoomPlanner托盘。


   RoomPlanner

3. 当按下托盘上的“基本设置...”按钮时，会显示出“绘制房间的基本设置”对话框，因此首先设定地基面积和建筑面积。RoomPlanner将“绘制房间的基本设定”对话框中设定的地基称为“HomeBase”。
   在基本设定中设定的地基面积比建筑面积大。在方位的设定中，可以输入角度来决定建筑物的方向。


   参照 关于各设定的详细内容，请参照后述参考。

4. 进行基本设定，按下「确定」按钮，俯视图显示地基面积和建筑面积的区域。在RoomPlanner的房间图的设计，全部用表面图进行。


   （俯视图上设置了地基 ）

注意 除了地基区域以外不能建造房间。

●创建房间

1. 从「RoomPlanner」托盘选择「创建房间」按钮，用俯视图设计房间。


   RoomPlanner

2. 在俯视图的HomeBase区域内拖动鼠标创建矩形。

3. 创建房间，显示在「创建房间」对话框。

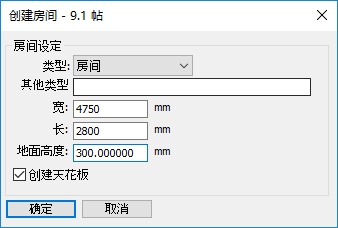

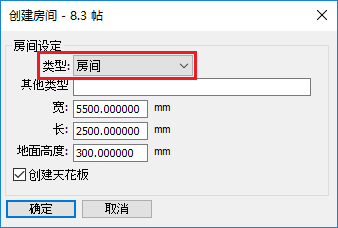

   从「房间设定」内的「类型」弹出菜单选择制作了的房间的名称，输入房间的大小等参数。
4. 如果想要更改房间大小，请选择想在浏览器中更改的房间，点击“RoomPlanner”中“房间参数设置...”按钮，就可以看到先设置的“创建房间”对话框，并通过输入数值来更改房间大小。


   RoomPlanner




   注意 在使用“RoomPlanner”时，不能使用Shade3D的俯视图内的控制点进行操作。

   在此，在“房间设定”中的“类型”菜单中选择“房间”，为了制作8帖的房间，将横向设定为4750mm，纵向设定为2800mm。除此之外保持默认值。


   重要 如果想要自定义房间类型，在“其他类型”文本框中直接输入任意房间的名字，就可以决定房间的名称。另外，在“其他类型”文本框中设定了任意名称，而且在“类型”弹出菜单中选择某个房间的名称时，在“其他类型”文本框中设定的名称将反映在“Home”部分。

5. 也再做一个房间。点击“创建房间”按钮，将光标移到俯视图的HomeBase（地基）内，为与刚才制作的房间相邻而建造房间。这个房间的大小设定为横2800mm，纵5900mm。

6. 「创建房间」对话框，从「房间设定」内的「类型」弹出菜单，选择「LD」。
7. 如果制作了房间，使用同样的方法在任意的位置试着配置门口，厕所，浴室，衣柜等。

●清除墙壁

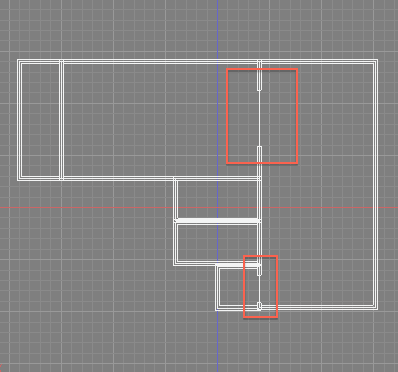

1. 把两个房间之间的墙拆掉，换成两个房间。从「RoomPlanner」托盘中选择「切去墙壁」，将光标对准想清除的墙壁的开始位置，按住鼠标拖动。


   RoomPlanner

2. 这里，除去「玄关」和「LD」之间的墙。“房间”和“LD”之间的墙壁也用同样的操作去除墙壁。



重要 要消除清除墙壁，请选择用浏览器从Home部分进行处理的房间，或者用鼠标在俯视图直接处理的房间里单击，激活进行处理的房间部分。点击“RoomPlanner”托盘的“墙参数...”按钮，显示“切去墙壁”对话框。在“切去墙壁”对话框内切去墙壁的“宽”中输入“0”，点击“确定”按钮。在现有版本中，不能使用除此以外的方法进行取消操作。

●创建门

1. 然后在玄关开门。从「RoomPlanner」托盘中选择「创建门」，在「玄关」、「厕所」、「浴室」安装门。

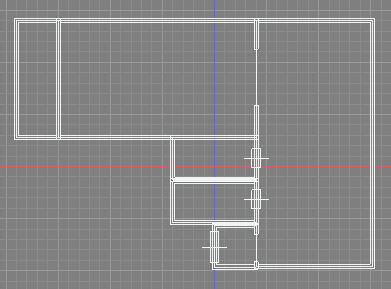

2. 将光标置于想安装“玄关”门的墙面位置，按住鼠标拖动以创建“门”。用同样的方法，“厕所”和“浴室”都可以做成门。


   RoomPlanner



3. 如果想要更改已创建的门的大小，请从Home部分浏览器中选择要处理的房间，或者用鼠标直接在俯视图上处理的房间，激活进行处理的房间部分。 点击“RoomPlanner”托盘“门参数...”按钮，显示“门”对话框，输入任意数值来改变门的大小。


   RoomPlanner




注意 在“门”对话框的“宽”中输入“0”，就可以删除制作好的门。除此之外的方法无法删除门。

●立体化

到这里用俯视图设计了的布局，用透视图确认也只有2D(二维平面)的设计图被显示。

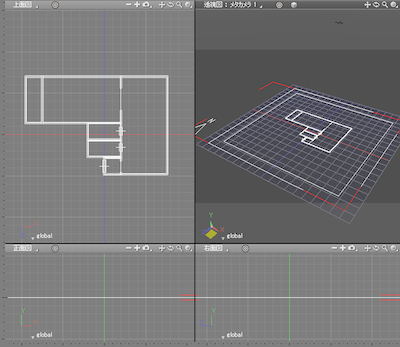

1. 为了将2D设计图转换为3D（立体物体），按“RoomPlanner”托盘的“转换为三维实体”按钮 。


   RoomPlanner

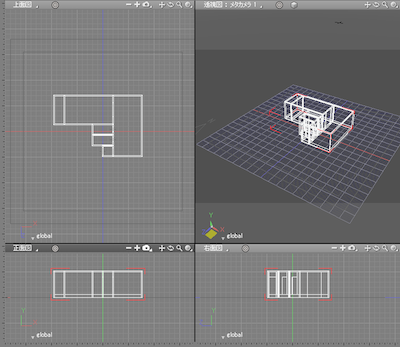

2. 将当前2D（二维平面）的布局转换为3D（三维立体）物体。


   重要即使转换成3D（三维立体）物体后，也可以使用“RoomPlanner”添加房间。一旦转换成立体，浏览器就会在Home部分正下方生成3DHome部分。根据这个3DHome部分立体物体被表现。此后用Home部分(平面)进行的添加变更，被3DHome部分自动地反映。

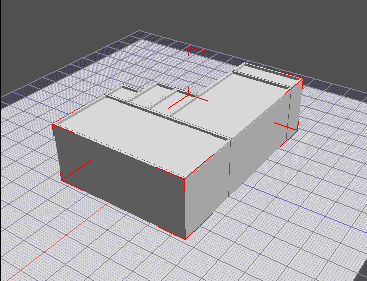

   （用透视图进行阴影显示的图像）

●创建窗户

1. 在刚才创建的房间图上创建窗户。
2. 从“RoomPlanner”托盘中选择“创建窗户”，将光标对准想安装窗户的墙面位置，按住鼠标拖动即可创建窗户。


   RoomPlanner

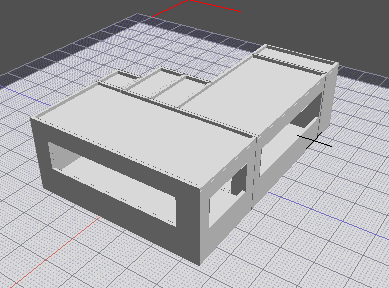

3. 在透视图中，以3D物体的状态添加了窗户。

   （用透视图进行阴影显示的图像）

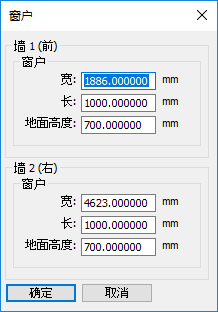

4. 如果想要更改窗户大小，请从Home部分浏览器中选择要处理的房间，或者在俯视图中直接用鼠标点击房间，激活进行处理的房间部分。点击“RoomPlanner”托盘“窗户参数...”按钮，显示“窗户”对话框，输入任意数值来改变窗户的大小。


注意 在“窗户”对话框的“宽”中输入“0”，就可以删除制作好的窗户。除此之外的方法不能删除窗户。

●「玄关」门槛的高度

一般来说，“玄关”是作为家的出入口的构造上，比其他房间的门槛的高度要低。在RoomPlanner中，「玄关」的属性设定中，「地板高度」默认值为300mm，所以门槛可设定为比300m低的任意数值。

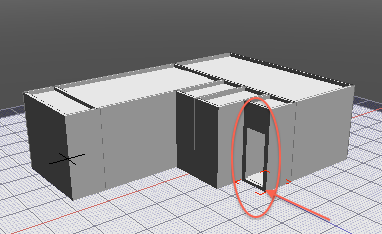

（门槛高度设定为100mm的“玄关”）

●取下顶棚

试着关闭全部房间的「制作顶棚」复选框 。

1. 在浏览器的“Home”部分中选择各自的房间，点击“RoomPlanner”托盘上的“房间参数设置...”按钮，让“创建房间”对话框显示。
2. 关闭「创建天花板」复选框点击「确定」按钮。

通过拆下天花板，可以通过3D（三维立体）确认设计的间隔图的布局，了解细节。

●更改基本设置

在将RoomPlanner设计的房间布局图立体化为3DHome部分之后，也可以变更基本设定的“墙壁厚度”和“天花板高度”。

1. 按“RoomPlanner”托盘的“基本设置...”按钮，显示“绘制房间的基本设置”对话框。

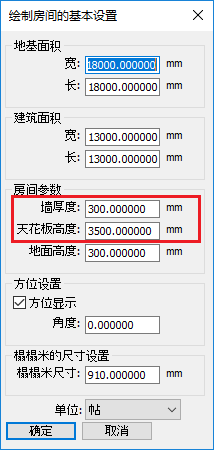

2. 在「建筑属性」组中修改“墙厚度”和“天花板高度”等参数。
   在这里，将“墙厚度”设定为300mm，将“天花板高度”设定为3500mm。


   RoomPlanner

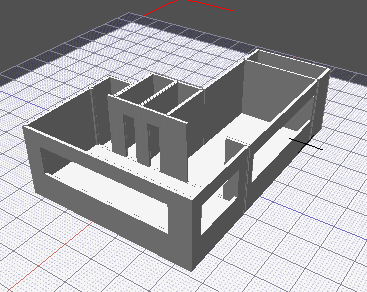

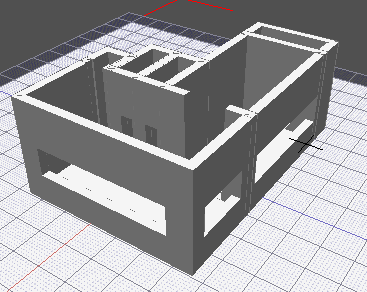

   设定后的图像如下图。
