斜角参考

●「斜角」对话框

「拉伸」文本框

显示在图形窗口上拖动的距离。也可以输入数字。

注意 输入数值时，在图形窗口上拖动的距离将被忽略。

「垂直拉伸」复选框

在选择的线物体的表面进行垂直拉伸。

图形窗口上的拖动的方向，只是决定对面的哪一侧进行拉伸。同时，线物体的表面法线，根据线物体的开头的3个锚点的坐标来计算。

「斜角」复选框

一边拉伸一边加斜角的功能。

「设置」按钮

单击可显示“斜角设置”对话框，可任意设置斜角线。

● 斜角属性设置

斜角为带斜角的拉伸物体或拉伸物体，将制作时的设置参数作为物体自定义信息进行嵌入。利用此信息，可以重新编辑设置参数。这个操作叫做属性设置。

◆属性设置的方法

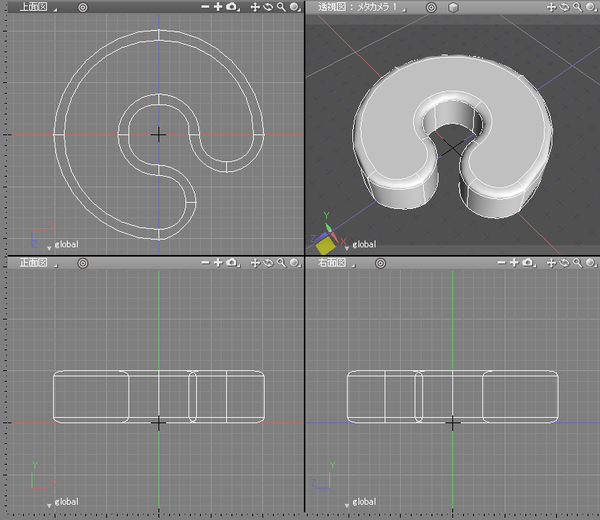

1. 要进行属性设置，首先选择斜角作成的拉伸物体的整个部分。

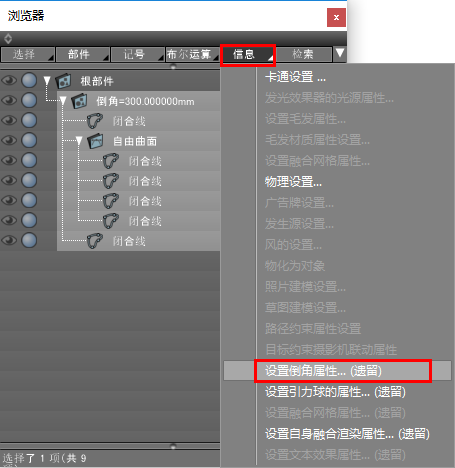

2. 在浏览器的「信息」弹出菜单选择「设置斜角属性...」。

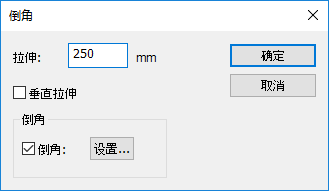

3. 显示「斜角」对话框。

   这时，「斜角」设置对话框及斜角的「设置...」对话框内的各种参数，按照选择的拉伸物体部分制作时的设置被原样再现。这些参数的意义和设置方法，与新建拉伸物体的情况完全相同。

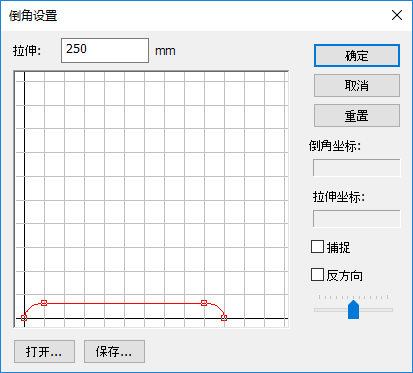

4. 单击斜角的「设置...」按钮打开「斜角设置」对话框 。

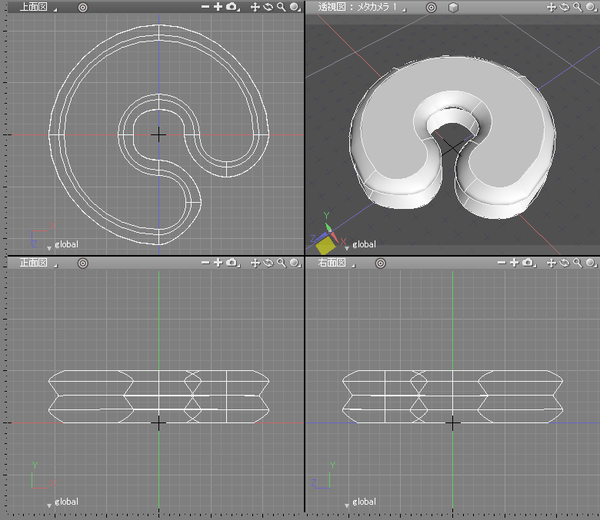

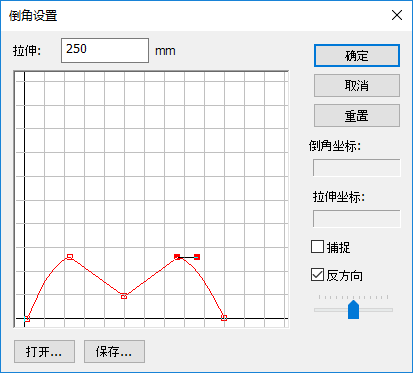

5. 编辑斜角的物体，点击确定，关闭斜角的属性设置对话框，拉伸物体就会反映属性设置。
   制作的带有斜角的拉伸物或者拉伸体，可以在交叉平台上进行属性设置 。
