SketchUp导出器(仅在订阅版搭载)

SketchUp导出器是一个由美国Trimble开发和提供的3D设计工具SkecthUp格式输出插件。

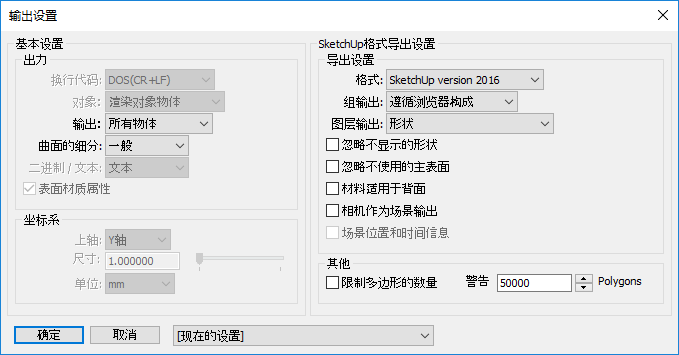

●「SketchUp导出设定」对话框

从「文件」菜单上的「导出」中选择「SketchUp ...」，SketchUp格式导出时将显示此对话框。
在「SketchUp格式导出设置」组中，您可以指定要输出的信息。

「格式」下拉菜单

支持使用SketchUp格式的SketchUp版本，其他软件的导入器的格式有限制时，请从以下支持的格式中进行选择。

SketchUp version 3

SketchUp version 4

SketchUp version 5

SketchUp version 6

SketchUp version 7

SketchUp version 8

SketchUp version 2013

SketchUp version 2014

SketchUp version 2015

SketchUp version 2016（默认）

SketchUp version 2017

「组输出」下拉菜单

在SketchUp中可以使用汇总了物体元素的「组」的单元来选择，移动，变形和计算体积。

「无」

不输出组。

对于Shade3D对象浏览器中显示的每个物体单位，分离的物体对象在没有分层的情况下输出。。

「单一」

所有形状都分为一组。

组下面的形状输出没有分层。

「遵循浏览器构成」

输出的组层次结构几乎与Shade3D的对象浏览器的树层次结构相同。

「图层输出」下拉菜单

选择了向SketchUp中汇总了物体要素的「Layers」的输出的方法。

SketchUp上で形状的表示非表示的制御ができます。

「无」

将所有物体设置到默认图层（图层0）。

「每个物体」

为Shade3D浏览器中显示的每个物体单位输出图层。

「根下的每个部件」

输出的组层次结构几乎与Shade3D的对象浏览器的树层次结构相同。

「忽略不显示的形状」复选框

打开时，根据Shade3D对象浏览器中显示隐藏复选框的设置执行输出。

在图窗口中确认显示状态并可以执行导出。

「忽略不使用的主表面」复选框」

启用时，只从物体实际参照的主曲面输出SketchUp材质。

「材料适用于背面」复选框

打开时，设置背面的材质与表面相同。

导出物体的面发生里外对调时，可以通过将此设置选为ON来解决。

「相机作为场景输出」复选框

打开时，Shade3D摄像机角度输出为SketchUp场景数据。

「场景位置和时间信息」复选框

打开时，它会传递有关模型位置（经度/纬度，北方向）或日期和时间的SketchUp信息。

在SketchUp中模拟阴影等时可以使用它。

※只有当Shade3D的「无限远光源」选项卡中的「光源」 - 「太阳设定」为「有效」时才可以设置。

「限制多边形的数量」复选框

打开时，它会传递有关模型位置（经度/纬度，北方向）或日期和时间的SketchUp信息。

在SketchUp中模拟阴影等时可以使用它。
