OBJ文件转换器

Wavefront OBJ格式导入/导出还可以处理材质和UV信息。

●如何使用OBJ导入器

从「文件」菜单的「导入」中选择「Wavefront OBJ ...」。
从「打开文件」对话框中，选择要导入Shade3D的OBJ文件。
将显示「Wavefront OBJ导入设置」对话框。在此对话框中设置选项并导入它们。
设置完每个设置项并单击「确定」按钮后，OBJ文件将导入Shade3D。

●「Wavefront OBJ导入设置」对话框

「坐标变换」小组

「缩放」文本框: 「反向」按钮，「替换」按钮设置被重置为默认设置。
「坐标预览」框: 使用「反转按钮」和「替换按钮」预览设置的坐标设置。
「反向」按钮（X，Y，Z）: 反转指定的轴。结果将反映在「坐标预览」框中。
「交换」按钮（X - Y，Y - Z，Z - X）: 指定的方向相互交换。结果将反映在「坐标预览」框中。
「重置」按钮: 「反向」按钮，「替换」按钮设置被重置为初期设置。

「Wavefront OBJ导入设置」组

「单位」弹出菜单: 从要导入的物体单位（mm，cm，m，km，inch，foot，yard，mile，Poser）进行设定。
导入Poser输出的OBJ文件时，选择「Poser」可防止缩放移位。
「使用组名」复选框: 使用组名作为物体名称。关闭时，会显示物体的初始名称。
「组」弹出菜单: 可以从「转换为面组」或「分割为单个物体」导入的文件组进行处理。
「UV值」复选框: 读取多边形网格的UV值。
读取设置了UV值的数据时请选中此框。
「反转V方向」复选框: 打开时，反转V值信息。
「材料文件」复选框: 加载材质文件（.mtl）并将其设置为表面材质。
「材质名称」弹出菜单: 导入的表面材料作为主表面加载。
如果选择「对象名称」，则会将物体名称指定给主表面名称。
如果选择「材料名称」，则材料名称将分配给主表面名称。
对于指定为面组的材质，将为主表面名称指定材料的名称。

●使用OBJ 导出器

从「文件」菜单的「导出」中选择「Wavefront OBJ ...」。
将打开「导出」（Export）对话框。在此对话框中，设置导出到OBJ文件的选项。
设置每个设置项目并单击「确定」按钮后，将显示「另存为」窗口。设置要保存文件的位置和文件名，并保存OBJ文件。
保存映射图像时，纹理文件夹和材质文件（物体名称.mtl）保存在同一位置。

●导出对话框

输出OBJ文件时可以进行各种设置。请使用OBJ文件根据3DCG软件进行设置。

「基本设置」组

「换行代码」弹出菜单: 指定要导出的文件的换行代码。
通常，您无需更改默认设置，但如果导入的3DCG软件端出现问题，请根据环境更改设置。
「输出」弹出菜单: 从「选定物体」「所有物体」中选择要导出的物体。
「选定物体」是仅导出浏览器选择的物体。
「所有物体」导出场景中的所有物体。
「曲面的细分」弹出菜单: 从「不分割」，「粗」，「一般」，「细」或「极细」中选择要导出的对象表面的分割精度。
精度越高，质量越高，但数据量越大。
「二进制/文本」弹出菜单: OBJ导出器中不使用此选项。
「表面材质属性」复选框: OBJ导出器中未使用此选项。
对于OBJ导出器，请在「Wavefront OBJ导出设置」组中进行设置。

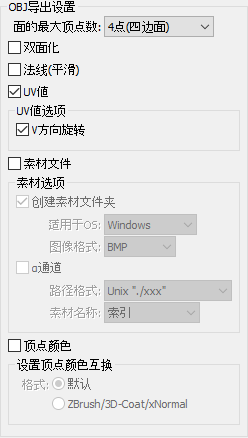

「OBJ导出设置」组

「单位」弹出菜单: 从输出对象的单位（mm，cm，m，km，inch，foot，yard，mile，Poser）进行设定。
导出为Poser用时通过选择「Poser」，可以在将OBJ文件导入Poser时防止比例偏差。
「面的最大顶点数」弹出菜单: 输出OBJ文件时，设置是否将矩形或更多的多边形划分为三角形多边形。从「3点（三角形）」，「4点（方形）」，「无限制」中选择。
「双面」复选框: 设置是否在两侧输出多边形。
打开时，为每个面添加相反的面并输出。
「法线（平滑）」复选框: 输出OBJ文件时，请保留正常信息。
「UV值」复选框: 设置是否为输出对象提供UV值。
对输出对象执行映射时，需要输出Shade3D设置的UV信息。
「V方向旋转」复选框: 打开时，反转V值信息。
「素材文件」复选框: 输出OBJ文件时，请在OBJ文件的同时写入材料文件（.mtl）。
这样，当使用其他相应的3DCG软件导入OBJ文件时，不仅可以继承物体，还可以继承Shade3D设置的表面材质。

「素材选项」

当「材料文件」复选框设置为ON时，它变为活动状态。

「创建素材文件夹」复选框

在与存储对象相同的层次结构中创建名为「textures」的文件夹，并保存映射到对象的图像文件。

「适用于OS」弹出菜单

指定要使用输出OBJ文件的OS。您可以从「Windows」「Mac OS X」「自定义」中进行选择。

「Windows」: 其他项目自动成为以下设置。
「图像格式」：「BMP」
「路径格式」：「Unix」./ Xxx「」
「Mac OS X」: 其他项目自动成为以下设置。
「图片格式」：「PNG」
「路径格式」：「Unix」./ Xxx「」

「画像格式」弹出菜单

选择要将映射图像导出到的图像格式。
根据在「目标OS」弹出菜单中选择的OS，设置如下。

「α通道」复选框

打开以激活Alpha通道。

「路径格式」弹出菜单

选择指示材质文件（.mtl）中描述的纹理位置的路径格式。
根据在「目标OS」弹出菜单中选择的OS，设置如下。

「Windows」: 弹出菜单变为非活动状态，并自动选择「Unix"./ xxx"」。
「Mac OS X」: 弹出菜单变为非活动状态，并自动选择「Unix"./ xxx"」。
「自定义」: 弹出菜单变为活动状态，您可以选择「Unix"./ xxx"」「Mac Classic"：Xxx"」。

「材质名称」弹出菜单

选择材料名称的命名类型。
如果未在物体上指定表面材质，请使用材料「mtl_default」。
如果存在相同的材料名称，则在第二个之后添加顺序编号，如「材料名称/材料名称_ 001 /材料名称_ 002」。
如果材料名称包含空格和\ /：*？「<> |，则将其替换为」_「（下划线）。

「对象名称」: 如果为对象指定了表面材质，请使用物体的名称作为材质名称。
如果要为每个面指定面组的主曲面，请使用主曲面名称作为材料名称。
「材质名称」: 如果将主曲面指定为曲面材质，请使用主曲面名称作为材质名称。
如果表面材料不用作表面材料，则它将是材料名称「mtl」，之后它将变为类似「mtl_001 / mtl_002」的序列号。
「索引」: 材料名称将是序列号，如「mtl_001 / mtl_002」。

「转换为Poser单位」复选框

将对象转换为Poser的单位系统并输出。通过这样做，可以防止将OBJ文件导入Poser时的比例偏差。

●关于OBJ导出时要转换的数据

◆导出时的物体

Shade3D物体	備考
闭合线	如果闭合线对象不位于Shade3D中的平面上，则将其细分为三角形。不支持物体信息中“洞”复选框
线形旋转体	支持Shade3D线物体的旋转体的物体信息的[闭合线形]复选框，旋转开始和结束角度
线形拉伸体
圆
圆的旋转体	支持于Shade3D圆的旋转体的物体信息的[闭合线物体]复选框，旋转开始和结束角度。
圆的拉伸体	支持于Shade3D圆的拉压体的物体信息的[闭合线物体]复选框，旋转开始和结束角度。
球
多边形网格	使多边形网格的角变圆滑
元网格
自由曲面
链接对象

注意不支持布尔渲染。

●导出时的表面材料

表面材質	備考
漫反射色	乘以漫反射颜色和漫反射滑块值和输出。纹理映射完成后无条件输出白色
环境光	输出环境光
高光色	选择光1
高光尺寸	100倍的高光度1输出
透明度	输出透明滑块值
折射率	输出折射滑块值
纹理映射	・对每个映射写出具有最低层编号（在渲染时最低层的图像的编号）的编号。・重复，颜色反转，白键面具，黑键面具，左右反转，上下颠倒，横纵颠倒
凹凸贴图	・对每个映射写出具有最低层编号（在渲染时最低层的图像的编号）的编号。・重复，颜色反转，白键面具，黑键面具，左右反转，上下颠倒，横纵颠倒
