LWO转换器（Ver.17开始[遗留]）
LWO转换器是LightWave 3D对象文件（以下称为LWO文件）和Shade3D形状数据文件的相互转换功能。
通过使用LWO转换器，可以直接将形状数据传输到LightWave 3D或从LightWave 3D传输，而无需像以前那样通过DXF格式。
重要ver.17开始[遗留]

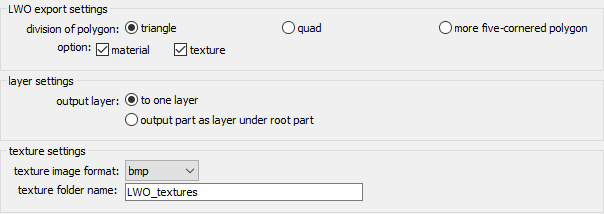

●「LWO导出设定」对话框
通过从「文件」菜单的「导出」中选择「LightWave对象...」导出为LWO格式时，将显示此对话框。
除了指定要输出的信息外，还可以设置图层输出方法，纹理输出方法等。
- 「分割设置」单选按钮
- 将形状分割为多边形网格的分割方法。
可以从「三角形多边形」 / 「方形多边形」 / 「五边以上多边形」切换。 - 「表面材质」复选框
- 启用时，我们将导入表面材料信息。
- 「纹理」复选框
- 启用时，导入纹理信息。
- 「图层输出」单选按钮
- 设置图层输出方法。
您可以从「导出到一个图层」 / 「将根以下的部件导出为图层」切换。 - 「纹理图像格式」弹出菜单
- 指定要输出的纹理的图像格式。 从「bmp」 / 「jpg」 / 「png」 / 「tiff」 / 「targa」 / 「hdr」中选择。
- 「纹理文件夹名称」文本框
- 输入纹理的文件夹名称。

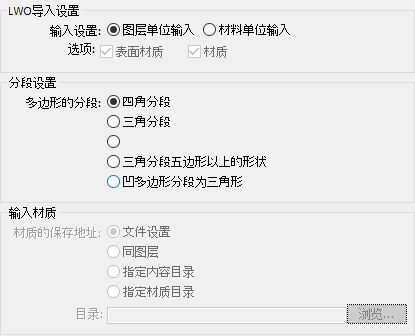

●「LWO导入设置」对话框
除了指定要输入的信息外，还可以设置多边形分割设置，纹理输入方法等。
- 「输入设置」单选按钮
- 设置物体作为多边形网格时的分割方法。 可以从「按图层单位输入」 / 「按材料单位输入」切换。
- 「表面材质」复选框
- 启用时，我们将导入表面材料信息。
- 「纹理」复选框
- 启用时，导入纹理信息。
- 「多边形分割」单选按钮
- 设置将物体输出为多边形网格的分割方法。 您可以从「四角分割」 / 「三角分割」 / 「三角分割五角及五角以上的形状」 / 「三角分割凹多边形」切换。
- 「纹理位置」单选按钮
- 指定输入纹理的位置。 可以从「文件设置」 / 「同阶层」 / 「内容目录」切换。
「输出设定」单选按钮设置仅在选择「输出到材料单位」时有效。 - 「内容目录」按钮
- 指定内容目录的位置并使用该纹理。 如果纹理的文件夹的参考目标位于与输出目标不同的位置，请使用此按钮再次设置它。
「纹理位置」单选按钮在仅选择「内容目录」时有效。
●关于LWO转换器的变换数据
◆导出时的形状
| Shade3D物体 | LightWave3D | 备注 |
|---|---|---|
| 闭合线 | 将所输出的有物体作为一个网格输出 | 如果Shade3D的闭合线形状不在同一平面上，则将其分割为三角形。 不支持物体信息的「孔」复选框 |
| 开放线 | ||
| 线形的旋转体 | 支持Shade3D线形状的旋转体的物体信息的「闭合线形」复选框，旋转开始和结束角度 | |
| 线性的拉伸体 | ||
| 圆 | ||
| 圆的旋转体 | 支持于Shade3D圆的旋转体的物体信息的「闭合线形状」复选框，旋转开始和结束角度。 | |
| 圆的拉伸体 | 支持于Shade3D圆的拉伸体的物体信息的「闭合线形状」复选框，旋转开始和结束角度。 | |
| 球 | ||
| 多边形网格 | 使多边形网格的角变圆滑 | |
| 元网格 | ||
| 不支持布尔渲染 | ||
| 链接对象 |
注意 导入时，所有形状都将被识别为多边形网格。
◆表面材料的对应
| Shade3D的表面材质 | LightWave的3D材料 |
|---|---|
| 漫反射颜色 | Color（色） |
| 高光度1和2的值 | Specularity（反射光） |
| 高光度1,2 | Glossiness（高光） |
| 反射 | Reflection（镜面反射率） |
| 发光的颜色和价值 | Luminosity （自己発光度） |
| 透明度 | Transparency（透明度） |
| 贴图 | 仅限图像贴图 |
| 通道 | 漫反射，高光1，2，反射，透明度，只有凹凸 |
| 层 | 多层（仅限图像） |
| 投影 | 盒子以外 |
| 其它 | 上/下翻转，左/右反转，轴反转，颜色反转 |
注意 不支持上述以外的表面材料参数。
◆表面材料的处理 - 导出时
将Shade3D文件导出为LWO文件时，将对从Shade3D的形状（自由曲面，闭合线形，旋转体，拉伸体，球体，圆等）转换的单个多边形进行表面设置。
在LightWave 3D的表面上，Shade3D的表面材质被分配了一个表面编号，例如SN0001，SN0002 ......，并且忽略了在Shade3D中设置表面材质的部件名称或物体的名称。
另外，Shade3D中的主表面的设置，作为每个转换的多边形的表面设定。
◆表面材料的处理 - 导入时
将LWO文件导入Shade3D时，LightWave 3D上的文件名和曲面名称将在Shade3D浏览器中显示为形状名称。每个表面材质都加载了上表中相应参数的设置，反映在LightWave 3D的表面设置中。
◆导出时的光源
LWO转换器不支持光源。导出时，将忽略Shade3D光源信息。
◆导出时的关节
| 值在Shade3D关节中反映出来 |
|---|
| 旋转关节 |
| 线性移动关节 |
| 缩放关节 |
| 等比缩放关节 |
| 球关节 |
注意 不转换上述以外的接头。
所有关节都被视为部件，也会转换为设置在关节的表面材质，但不反映在运动设置中。
此外，由于它对应于蒙皮设置，因此可以通过更改Shade3D关节值以本来的姿势导出带有姿势的物体。
