COLLADA转换器
COLLADA格式（dae）是由SCEA（Sony Computer Entertainment America Inc.）提出的基于XML的开放文件格式，PLAYSTATION®3也在用。
重要 COLLADA格式导入是仅在Professional中搭载的功能。
●COLLADA导入器的使用方法
要输入COLLADA格式（dae），请从「文件」菜单的「导入」子菜单中选择「COLLADA」。 在显示的导入对话框中，可以进行各种设置，例如材质和UV信息。

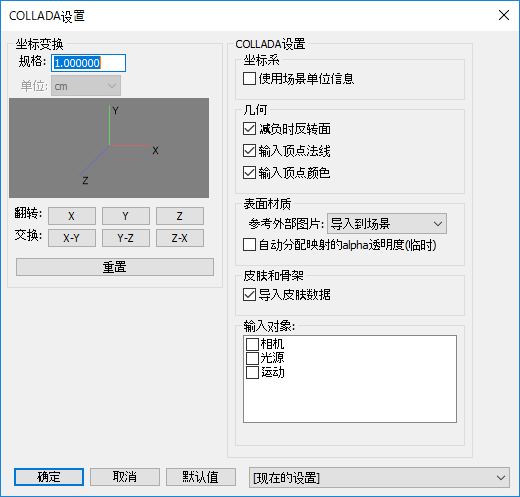

●「COLLADA导入设置」对话框
- 「坐标变换」组
-
- 「缩放」文本框
- 读取物体时，在Shade3D上设置大小。
- 「坐标预览」框
- 使用「反向」按钮和「替换」按钮预览设置的坐标设置。
- 「反转」按钮（X，Y，Z）
- 反转指定的轴。 结果将反映在「坐标预览」框中。
- 「交换」按钮（X - Y，Y - Z，Z - X）
- 指定的方向相互交换。 结果将反映在「坐标预览」框中。
- 「重置」按钮
- 「反向」按钮，「替换」按钮设置被重置为默认设置。
- 「COLLADA导入设置」组
-
- 使用组名复选框
- 使用组名作为物体名称。 关闭时，会先示物体的初始名称。
- 「UV值」复选框
- 读取多边形网格的UV值。 读取设置了UV值的数据时，请选中此框。
- 「反转V方向」复选框
- 打开时，反转V值信息。
- 「材质文件」复选框
- 加载材质文件（.mtl）并将其设置为表面材质。
- 「由Poser单位转换」
- 导入是以Poser为单位描述的文件完成的。 导入Poser输出的OBJ文件时，可以防止缩放偏差。
- 「蒙皮」复选框
- 加载蒙皮动画。 根据导出COLLADA文件的3DCG软件的COLLADA实现状态，加载蒙皮动画可能会导致问题。 在这种情况下，请取消选中此框。
●COLLADA Exporter使用方法
要以COLLADA格式（dae）输出，请从「文件」菜单的「导出」子菜单中选择「COLLADA...」。
在显示的导出对话框中，可以进行各种设置，例如要保存的纹理的文件格式。
●「COLLADA导出设置」对话框
「基本设置」与导出为其他文件格式时的设置项相同，因此我们在此解释「COLLADA导出设置」。
参照 ［导出］组
- 「面上的最大顶点数」弹出菜单
- 设置构成导出数据一侧的最大顶点数。 它可以从「3点（三角形）」，「4点（矩形）」，「无限制」中选择，默认设置为「4点（矩形）」。
由于导出的数据是多边形网格，设定将面输出为三角形多边形，矩形多边形还是使用五边形以上。
- 纹理文件夹文本框
- 如果执行了与输出相支持的映射，同时也保存该图片。
在此文本框中，您可以意包设置任含这些图片的文件夹的名称。
如果在此文本框中未配置（不输入）时，请将图片直接保存在与保存COLLADA文件（dae）的层次结构相同的位置。 - 「文件格式」弹出菜单
- 可以选择要保存的纹理图片的文件格式，可选择「bmp」，「png」，「tga」，「tiff」，「jpg」，默认情况下是「jpg」。
- 「舍入整数错误」复选框
- 对于本质上应该是整数的，当由于内部计算误差而出现小数点时，小于一定数的小数点被舍入并输出。
- 「检查重复数据」复选框
- 打开时，它不会输出共享多个平面的顶点所在的面，而是仅检查重复的顶点并仅将它们写入一次。
这将减小数据的大小，但导出时间会更长。 - 「双面」复选框
- 显示多边形正面和背面的两面。 由于多边形的数量加倍，因此数据会变大。 根据物体在只显示物体内部时使用。
- 「面反转」复选框
- 当物体内外相反或看到里面但看不到外面时使用它。
- 「矩阵前处理完毕的顶点」复选框
-
由于COLLADA考虑动画，它具有分层（节点）结构，并且每个节点可以具有变换矩阵。在COLLADAE
xporter中，一些关节输出转换矩阵作为COLLADA的节点，但由于转换矩阵在包含不支持的关节的部件下输出不正确，因此有时部件不会输出到COLLADA上的正确位置。
使用此复选框时，中途的所有变换矩阵都会在顶点前预处理，因此忽略中途关节的效果。 它对静止物体有效。 - 「动画」复选框
- 如果设置了无法在Shade3D中使用COLLADA定义表示的动画，则可能无法正确导出COLLADA文件。 在这种情况下，请取消选中此框。
- 「管理信息」组
- 记录COLLADA文件中的管理信息。 虽然可以输入日语，但根据要加载的3DCG软件，可能无法正确显示，因此建议输入字母数字字符。
●导出时的物体
输出的所有物体作为一个网格输出
| Shade3D物体 | COLLADA | 备注 |
|---|---|---|
| 闭合线 | 输出的所有物体作为一个网格输出 | 如果Shade3D的闭合线形状不在同一平面上，则将其分割为三角形。 不支持物体信息的「孔」复选框 |
| 开放线 | ||
| 线形状的旋转体 | 支持Shade3D线形状信息[闭合线形]复选框，支持旋转开始和结束角度 | |
| 线形状的拉伸体 | ||
| 圆 | ||
| 圆的旋转体 | 支持于Shade3D圆的旋转体的物体信息[闭合线形状]复选框，支持旋转开始和结束角度。 | |
| 圆的拉伸体 | ||
| 球 | ||
| 自由表面 | ||
| 多边形网格 | 支持于多边形网格的圆角 | |
| 元多边形 | ||
| 不支持布尔渲染 | ||
| 链接对象 |
●表面材质
它支持于Shade3D表面材质窗口的以下参数。
- 漫反射颜色
- 纹理贴图
●纹理贴图
还支持纹理映射。
但是，当为多个层设置映射时，仅写入第一层次的映射数据。
注意 纹理映射的属性仅为「漫反射」。
●照相机・光源
不支持光源信息。
可以导出摄像机位置信息。
●关节
它支持于「直线运动关节」，「旋转关节」，「缩放关节」，「等比缩放关节」。
注意 COLLADA Exporter不支持蒙皮设置。
