引力球的反弹壁设置

如果将引力球设置为可以检测与另一个对象的碰撞，当引力球与引力球组部件以下的自由曲面或多边形网格碰撞时，引力球会根据设置的反射系数反弹。此时，对于每个多边形网格或自由曲面，可以对碰撞时引力球的反应进行一些设置。

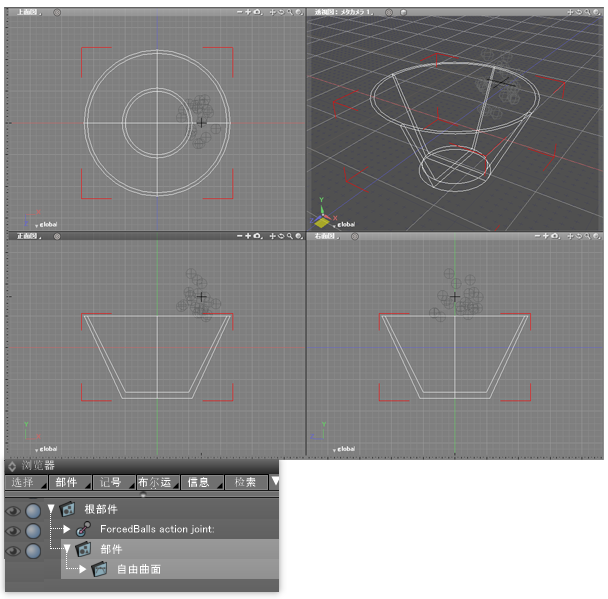

1. 选择多边形网格或自由曲面中包含的部件，然后从浏览器的「信息」弹出菜单中选择「引力球属性」。

   注意 要设置的多边形网格或自由曲面必须预先包含零件在其中。


2. 将显示「引力球的反弹壁设置」对话框。
   在此，设置所选自由曲面或多边形网格的反射设定。

   ◆「引力球的反弹壁设置」对话框


   「引力球碰撞检测」弹出菜单


   当引力球与多边形网格或自由曲面碰撞时，选择「检测到碰撞」时的反应，「无检测碰撞」，「停止」，「消失」反应。

   「模拟粘性值」文本框

   设置冲击表面的粘度。（输入0.0～1.0）

   「反射方向圆滑」复选框

   当选中时，假设碰撞表面是平滑的，以此计算碰撞球的反射角。

3. 确认设置并单击「确定」后，此处的设置将应用于选定的多边形网格或自由曲面作为其自己的反射墙设置。

   （在自由曲面上设置「引力球消失」时的浏览器）

   注意 仅三角形和矩形的多边形表面可以作为反射壁。

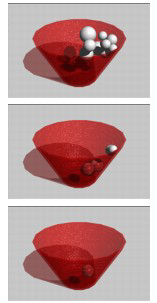

4. 创建动画时，可以确认对多边形网格进行的反射墙设置。

   （在自由曲面上设置「引力球消失」的时候）
