线的信息

选择闭合线，开放线，各自的扫描体，旋转体或表面，线光源时显示。

●「边界框」组

「闭合线」复选框: 线的状态可以选择闭合线，开放线。
开启之后，开放线的起点和终点之间打结，更改为闭合线。
关闭之后，闭合线的起点和终点之间打开，更改为开放线。
「洞」复选框: 开启之后，那个线作为孔能够设置。设置只能反映渲染上。
进行孔设置的线，必须存在于开孔线下面的子嵌套里。孔的线的数没有限制,不过，如果途中有未设置孔的线，将忽视其下一个嵌套的孔。
同时，进行孔的线和孔设置的线，必须在同样的平面上重叠。交差的时候，则渲染结果不正确。

只在选择线条的扫描体时激活。可以设置扫描仪的扫描距离。

仅当选择线条的旋转体时才激活。可以设置旋转的角度。

可以将线设置为面光源或线光源。设置光源的亮度和阴影等。

「光源种类」弹出菜单: 光源的种类可选择「面光源」和「线光源」。
「可视」复选框: 开启之后，渲染时或者显示阴影时，显示面光源。
「单位」弹出菜单: 在「明亮度」文本框中输入的单位可选择「衰减基准距离」或者「流明」。

参考 Φ流明的光通量垂直均匀地照射1m²均等扩散面时，均等扩散面的照度为1 lx（1勒克斯）。当使用光能传递时，可以用来衡量灯具的亮度。
「明亮度」文本框: 设置光源的亮度。
「光源的颜色」复选框: 指定光源颜色的设置方法。
开启之后，设置光源颜色的反映量，光源颜色。
关闭之后，延续表面材质的设置。
「光源的颜色」滑块，文本框，调色盘: 设置光源颜色。
在滑块或文本框中反映光源颜色的量，调色盘上设置光源颜色。
「漫反射」滑块，文本框: 设置光源的亮度反映在物体的扩大反射色上的量。当数值为“0”时，光源不被物体扩大反射色反映。
「高光」滑块，文本框: 设置光源的亮度使物体的光泽反映的量。当数值为“0”时，光源不会反映在物体的光泽上。
「阴影」滑块，文本框: 设置阴影的浓度。当数值为“0”时，由于不计算阴影，可大大缩短计算时间。
「质量」滑块，文本框: 指定「光线追踪的画质」的倍率。
参照光源的质量

设置阴影浓度的计算方法。

「阴影类型」弹出菜单

阴影的计算，绘制方法可以选择「继承」「光线追踪」「阴影贴图」等。

「尺寸」复选框，文本框

开启之后，可在文本框中输入阴影投影的尺寸。扩大尺寸的话能清晰地表现影子的轮廓,不过，内存的消费量也变多。缩小尺寸的话影子有时会变成阶梯状。
关闭之后，延续渲染设置的数值。
另外，输入「0」后，无法创建阴影投影。

「偏差」复选框，文本框

开启之后，可以在文本框中输入阴影偏移的数值。阴影投影的物体不平行的情况下，可能无法显示阴影的一部分，但是通过改变阴影投影偏移的数值，即使对非平行的物体也可以显示阴影。
关闭之后，延续渲染设置的数值。

「模糊」复选框，文本框

开启之后，可在文本框中输入阴影投影模糊的数值（阴影的轮廓模糊量）。
关闭之后，延续渲染设置的数值。

设置体积光照相关参数。

注意「体积光照属性」组仅搭载于Professional和Standard版本。

「体积光照」复选框

开启之后，绘制光源的灯量。

「明亮度」滑块，文本框

设置灯量的亮度。所绘制的灯量的亮度与该灯量属性的亮度相乘。

「半径」文本框

「自动」复选框关闭之后有效。设置灯量的亮度到达的距离。在这里设置的距离灯量的亮度为「0」。半径在图纸上用线框的球显示尺寸。

「自动」复选框

开启之后，自动设置灯量的半径，光源属性「亮度」的2倍。

「投射阴影」弹出菜单

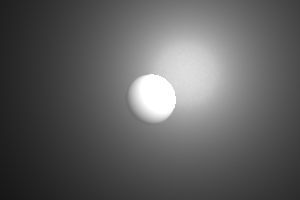

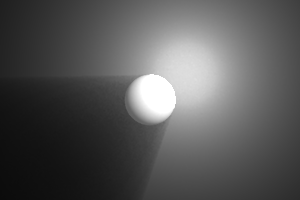

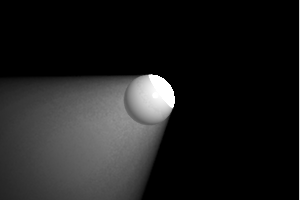

消除灯量阴影的方法可选择「无阴影」「有阴影」「反转」。阴影的浓度在阴影属性的「阴影」的数值中反映。

「质量」文本框

指定每个光源的灯量「渲染画质」的倍率。
灯量的画质是指，与渲染设置的「光线追踪的画质」联动。满足「光线追踪的画质」和灯量属性的「质量」的渲染画质。为了提高「光线追踪的画质」应用于所有场景，多个光源的时候会降低渲染速度。若要提升光源的质量，提高个别灯量的「质量」，可以防止降低渲染速度。
