参数化建模
| Basic | Standard | Professional | Civil | Ultimate |
|---|---|---|---|---|
| - | - | O | O | O |
从目录中选择模型，输入尺寸大小根据用途的不同进行调整，能够方便快捷的生成模型。
桌子，椅子，窗框等，可以根据安装位置快速的准备需要调整的模型。
重要仅在Professional / Civil / Ultimate中搭载此功能。
菜单「显示」 > 「参数化建模」
使用方法
- 从主菜单的「显示」中选择「参数化建模」窗口，窗口打开后，从目录中选择需要的文件。

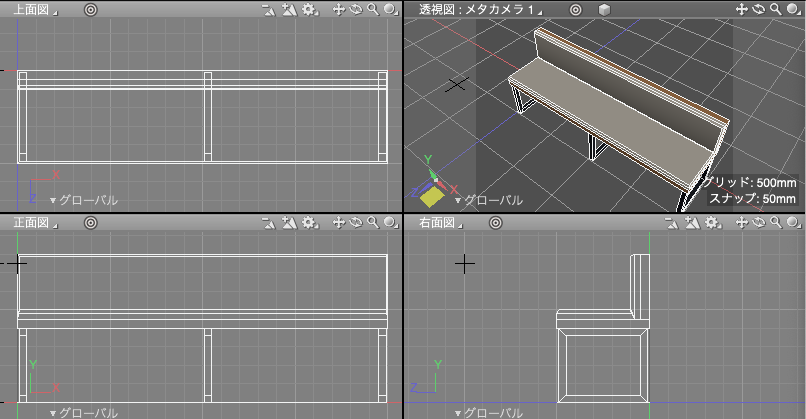

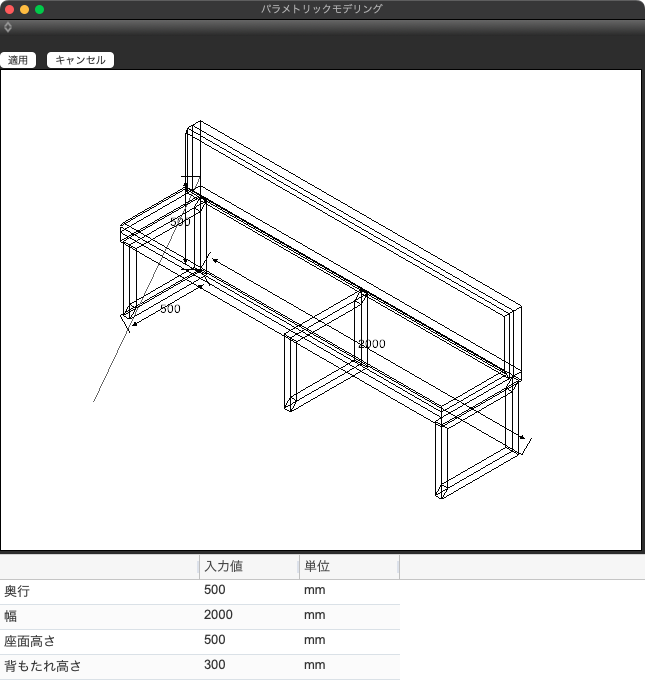

- 使用中的文件点击选择后，「参数化建模」窗口中显示了形状的线框和可更改的尺寸，并且形状也会生成在图纸中。

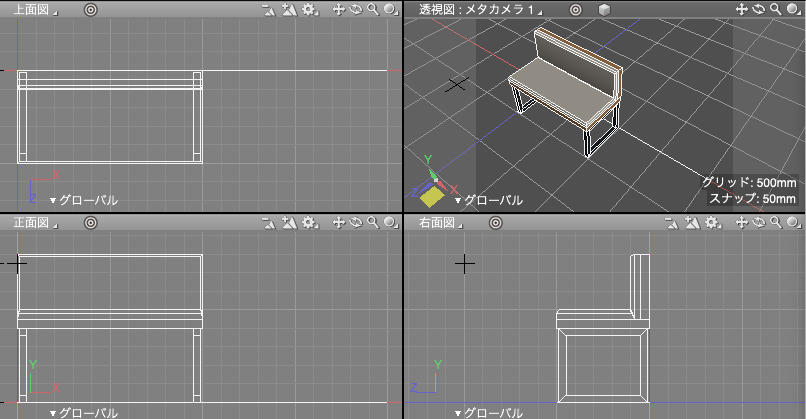

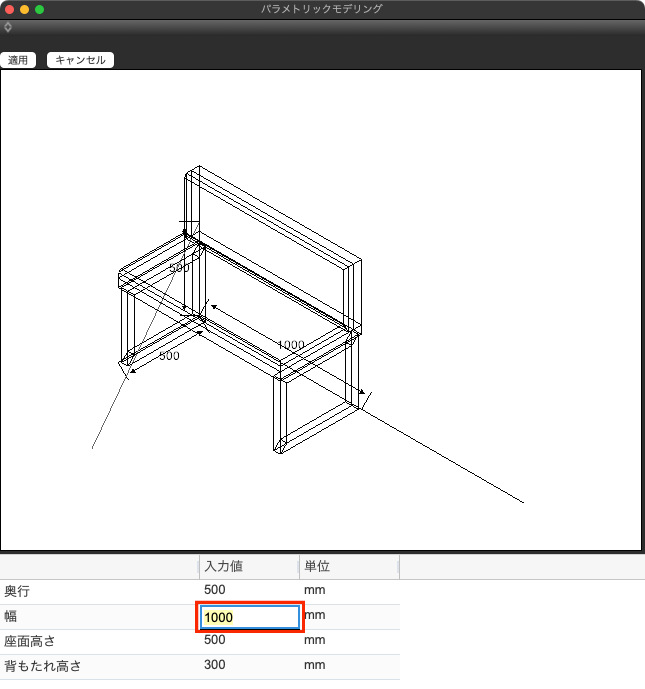

- 「输入数值」中输入任意的尺寸。实例图里是将「宽度」从「2000」调整至「1000」。图纸中显示的是调整后实时更新的「参数化建模」的线框图形的形状。
生成后的形状
生成了主对象部件，通过连接形状来进行摆放。

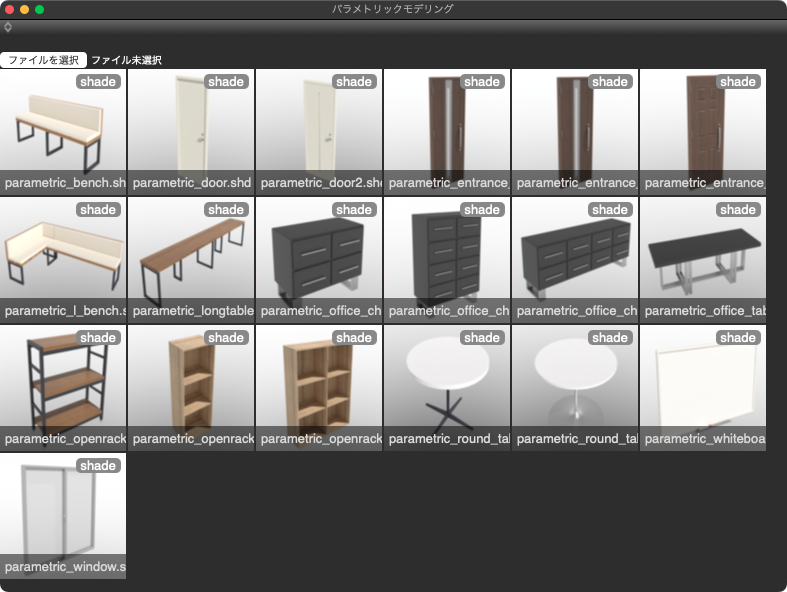

目录画面
- 「选择文件」
- 选择对应的Shade3D（*.shd）的文件格式。
- 注意关于对应文件的制作方法的情报近日会进行公开。
尺寸输入的画面
- 「采用」
- 形状生成后，自动返回目录画面。
- 「取消」
- 不生成形状，自动返回目录画面。
