「扫掠曲面」

Basic Standard Professional
O O O

建模形状类型中新增了扫掠曲面。
以横截面为母线,将其沿给定的路径进行移动形成曲面。

对横截面和路径的线形状进行编辑后,其结果将立即反映在图形窗口中。提高了钢筋,管道和铁轨的建模效率。
线条的形状可以是圆,也可以是直线,并且可以根据应用情况进行后期调整。

界面「工具箱:部件」 > 「扫掠曲面」
界面「浏览器」 > 「部件」弹出菜单 > 「扫掠曲面」
界面「浏览器」 > 「部件」弹出菜单 > 「从选择物体创建扫掠曲面」

主菜单「工具」 > 「部件」 > 「扫掠曲面」
主菜单「工具」 > 「部件」 > 「从选择物体创建扫掠曲面」


概要

通过组合两个圆形和直线形来创建一个形状。

  1. 闭合线和圆

  2. 通过在「扫掠曲面」部件中插入一个开放线和一个圆来创建形状。

    浏览器的部件中,上方形状为母线形状,下方形状为移动路径。

TIPS 通过「记忆」和「扫掠」创建的「自由曲面」将被转换为「扫掠曲面」。

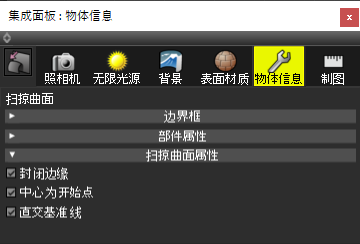

「物体信息」窗口(当选择扫掠曲面时)

扫掠曲面属性

「封闭边缘」勾选框
勾选时,将封闭扫掠曲面的端口。
非勾选时,不做处理。
「中心为开始点」勾选框
扫掠处理前的形状
勾选时,将对齐扫掠对象的中心与轨道线的起点。
非勾选时,不做对齐处理。
「直交基准线」勾选框
扫掠处理前的形状
勾选时,将旋转扫掠对象以使其与轨道线直交。
非勾选时,不做旋转处理。
