「2D视图」
Basic | Standard | Professional |
---|---|---|
O | O | O |
支持二维绘图的独立视图的创建和显示。可以创建多个「2D视图」,在「2D视图」中创建的形状或放置在「2D视图部件」中的形状会显示在二维图纸中。
界面「图面切换」弹出菜单 > 「2D视图」

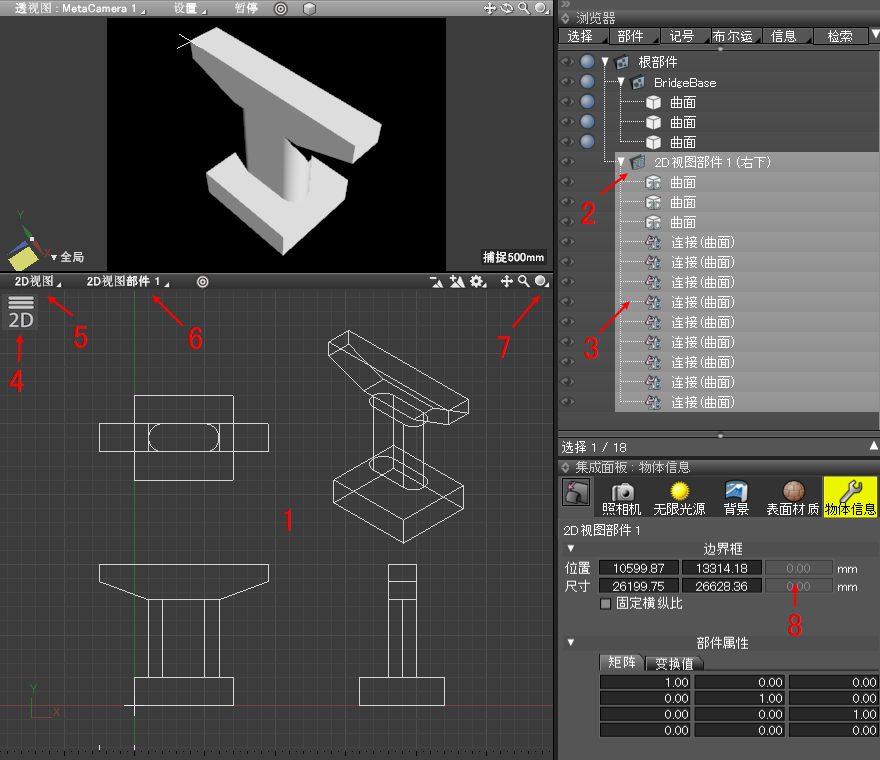

「2D视图」
- 1.「2D视图」
- 二维绘图专用且独立的视图。可创建多个2D视图。
- 2.「2D视图部件」
- 在2D视图上创建形状时会自动创建该部件。
- 或从「工具」>「部件」>「2D视图部件」创建。
- 创建多个2D视图部件时会自动创建连号部件。
- 仅能在根部件下创建。
- 在该部件中创建的形状将会显示在2D视图中。
- 当2D视图被显示时,形状名称中将显示所在视图的位置。(左上、左下、右上、右下)
- 3.「2D形状」
- 为了和普通形状进行区别,2D视图部件中的形状图标前有「2D」字样。
- 和普通形状一样,可以自由地被放入和移出部件。
- 4.「2D视图工具」图标
- 点击后将显示2D作图用的主要功能的工具箱。
- 参考「2D视图工具」
- 5.「图面切换」弹出菜单
- 选择「2D视图」进行图面切换。
- 6.「2D视图切换」弹出菜单
- 从场景内所有的2D视图部件中选择显示的2D视图部件。
- 在没有2D视图时将显示「---」。
- 7.「显示切换」弹出菜单
- 仅显示在2D视图中可使用的项目。
- 8.「物体信息窗口」
- 在2D视图部件中的形状的位置和大小将仅显示X、Y。
