「Slot(Arc)」

Basic Standard Professional
- - O

在创建NURBS形状工具中增加了「Slot(Arc)」。

重要此功能仅在Professional版本中可用。

界面「工具箱:新建[CAD]」 > 「Slot(Arc)」
主菜单「工具」 > 「新建[CAD]」> 「Slot(Arc)」


工具参数

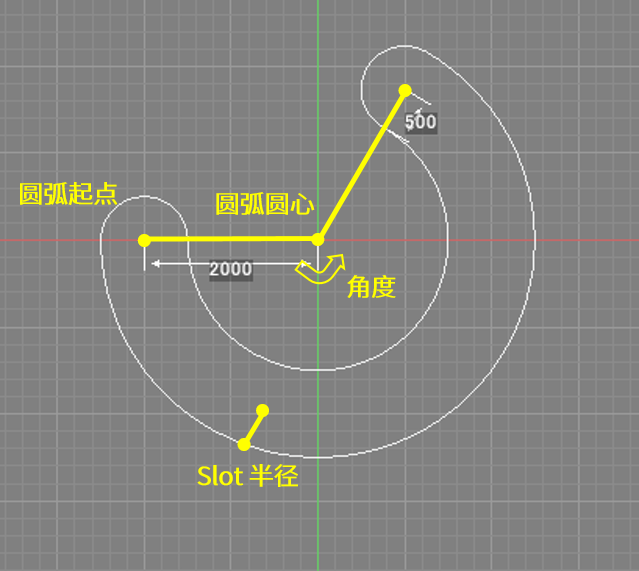

「基准面」按钮
选择创建Slot的平面。(XZ,YZ或XY)
「圆弧圆心」文本框
输入圆弧圆心的坐标。
「圆弧起点」文本框
输入圆弧起点的坐标。
「角度」文本框
输入圆弧的角度。
「Slot半径」文本框
输入Slot的半径值。
「创建标注」勾选框
勾选时,创建标注。
「确定」按钮
创建一个反映参数的Slot(Arc),并退出模式。
「显示标注」勾选框
勾选时,显示创建过程中的标注。

鼠标操作

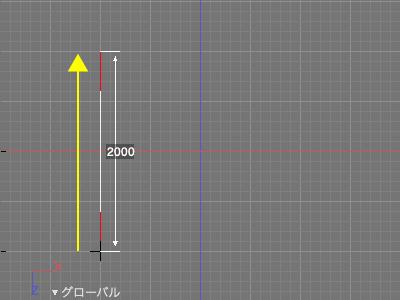

  1. 通过拖拽来创建图形。起点位置为圆弧的中心,终点为圆弧的起点。

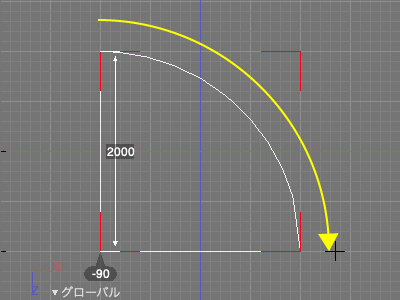

  2. 拖拽确定圆弧角度。

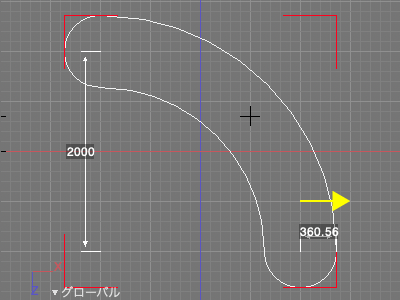

  3. 再次拖拽指定Slot的半径。
