Shade3D帮助 [目录]

「包裹网格」进程对话框中添加处理信息

Basic Standard Professional
O O O

包裹网格处理时表示的进程对话框中添加了处理状态的信息显示。可以更好地把握各个处理过程所需要的时间。
此外,也提高了「取消」按钮的响应速度。

界面「工具箱:编辑」 > 「共同」 > 「包裹网格」
主菜单「工具」 > 「编辑[共同]」> 「包裹网格」


进程对话框

  1. 处理中(预处理)

  2. 处理中(体素化)

  3. 处理中(创建网格)

  4. 处理中(平滑)

  5. 处理中(边的最优化)

  6. 处理中(壳分离)

  7. 处理中(材质反映)

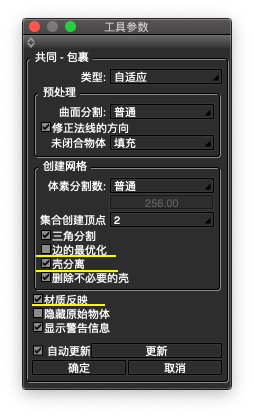

在工具参数中可跳过的处理

「边的最优化」勾选框
注意「三角分割」勾选时有效。
勾选时,可跳过处理中(边的最优化)。
「壳分离」勾选框
勾选时,可跳过处理中(壳分离)。
「材质反映」勾选框
勾选时,可跳过处理中(材质反映)。

TIPS提前将NURSBS形状和自由曲面转换为多边形网格可提高处理速度。
