「外部引用信息」窗口

Basic Standard Professional
O O O

在之前对丢失引用地址的文件逐个再设置的基础上,新增了能够进行批量设置引用文件的窗口。

主菜单「文件」 > 「外部引用信息...」

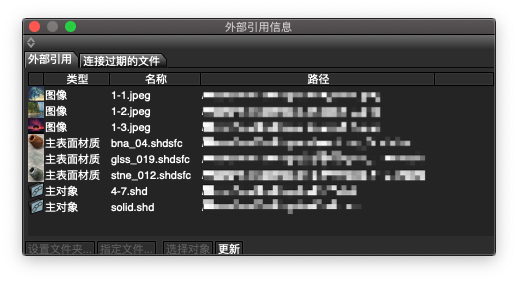

「外部引用信息」窗口

「外部引用」标签
显示场景内被正确加载的外部引用文件列表。
「连接过期的文件」标签
显示场景内找不到的外部引用文件列表。
「缩略图」(外部引用标签)
显示外部引用文件的查看缩略图。
    图像、主表面材质
    显示图片预览。
    主对象
    显示图标。
「缩略图」(连接过期的文件标签)
显示图标或空白。
    图像
    显示空白。
    主表面材质、主对象
    显示图标。
「类型」
显示图像,主表面材质和主对象等的外部引用文件类型。
「名称」
显示外部引用文件的名称。
「路径」
显示外部引用文件的路径。
若在窗口中无法显示完整路径,可以将鼠标指针悬停在路径上显示工具提示,并与工具提示中显示的路径进行核对。

「设置文件夹...」
指定列表中选定项目的引用位置。可选择多个文件。
若显示的文件夹选择对话框中包含选定文件的同名文件,则将更改引用路径。
若不包含同名文件,则不做处理。
「指定文件...」
指定列表中一个选定项目的引用位置。

参照双击列表中的项目可打开文件选择对话框。

「选择对象」
选择使用列表中所选项目的形状。可选择多个文件。
在浏览器和图形窗口中核对使用的形状。
「更新」
再次检索场景文件中使用的外部引用文件,更新列表。

「外部引用信息」窗口的操作

在打开场景时自动检查

  1. 若存在找不到的外部引用文件,将会弹出以下对话框。

  2. 点击「好」将会自动显示「外部引用」窗口的「连接过期的文件」标签。

再次设置引用文件

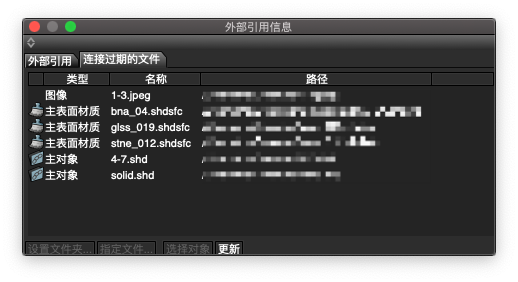

设置文件夹

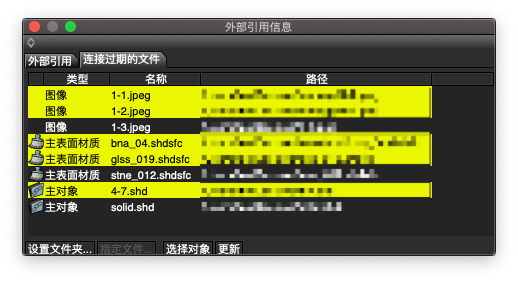

  1. 从列表中选择再设置引用路径的项目。可选择多个项目。

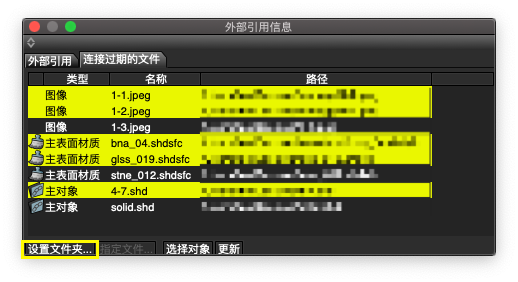

  2. 选择「设置文件夹...」。

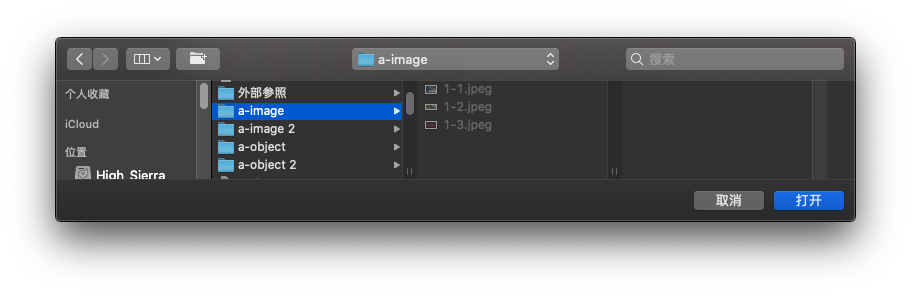

  3. 在文件夹选择对话框中指定文件夹。

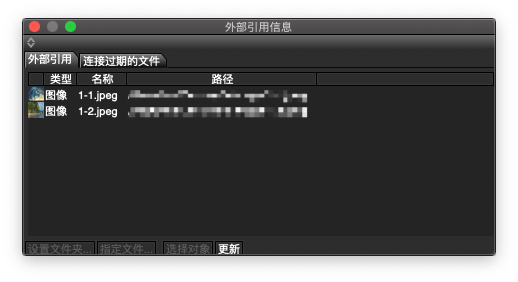

  4. 若指定的文件夹中包含选定项目的同名文件,则选定项目会从「连接过期的文件」标签中移动到「外部引用」标签中。

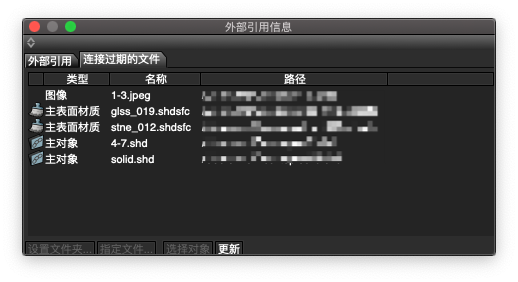

指定文件

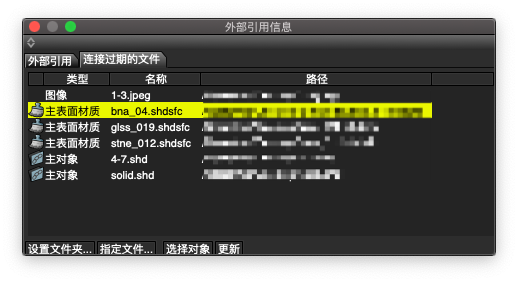

  1. 从列表中选择一个再设置引用路径的项目。

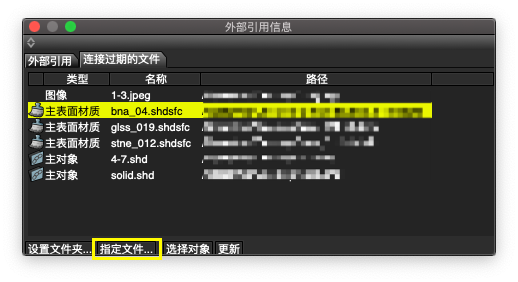

  2. 选择「指定文件...」。

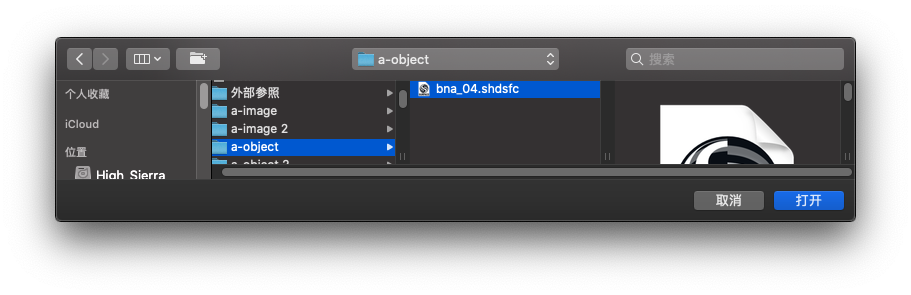

  3. 在文件选择对话框中选择文件。

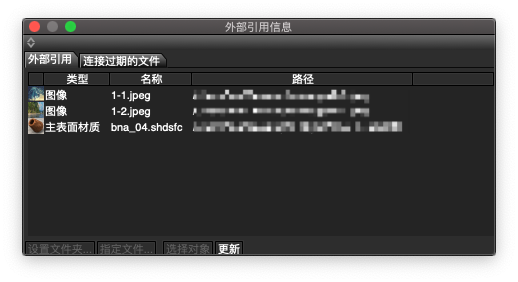

  4. 该项目会从「连接过期的文件」标签中移动到「外部引用」标签中。

退出前存在未解决的项目时

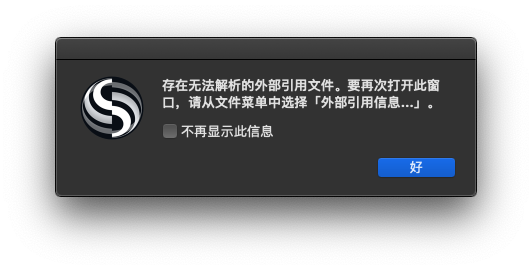

「连接过期的文件」标签中存有项目时,关闭「外部引用信息」窗口会显示以下警告。(仅在「外部引用信息」窗口自动打开时。)
