「球」基于外切点和直径的创建模式
Basic | Standard | Professional |
---|---|---|
- | - | O |
在以前指定中心和半径的创建方式的基础上新增了指定直径的起始点的创建方式。
重要此功能仅在Professional版本中可用。
界面「工具箱:新建[CAD]」
主菜单「工具」 > 「新建[CAD]」> 「球」
工具参数
在「创建球体」的工具参数中,切换创建方式。

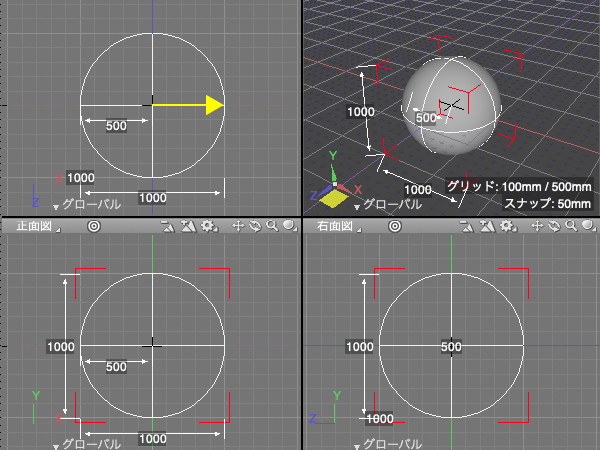

「中心」(旧)
- 「极方向」按钮
- 选择球体极方向。(X,Y或Z)
- 「中心」文本框
- 输入球心的坐标值。
- 「半径」文本框
- 输入半径值。
- 「创建标注」勾选框
- 勾选时,创建标注。
- 「确定」按钮
- 创建一个反映参数的球体,并退出模式。
- 「显示标注」勾选框
- 勾选时,显示创建过程中的标注。

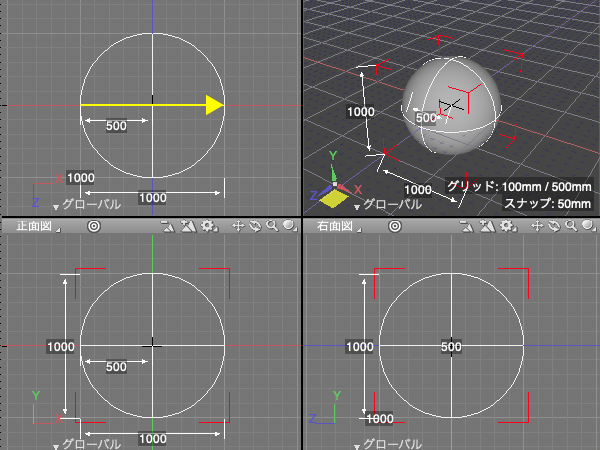

「直径」
- 「起点」文本框
- 输入直径起点的坐标值。
- 「终点」文本框
- 输入直径终点的坐标值。
- 「直径」显示域
- 显示起始点的距离(球体直径)。
- 「创建标注」勾选框
- 勾选时,创建标注。
- 「确定」按钮
- 创建一个反映参数的球体,并退出模式。
- 「显示标注」勾选框
- 勾选时,显示创建过程中的标注。
重要「直径」不可编辑。可通过修改起始点的坐标值来更改直径值。
重要创建过程中不支持模式互换。将应用相应的前值或默认值。
鼠标操作
在工具参数中选择创建方式进行操作。

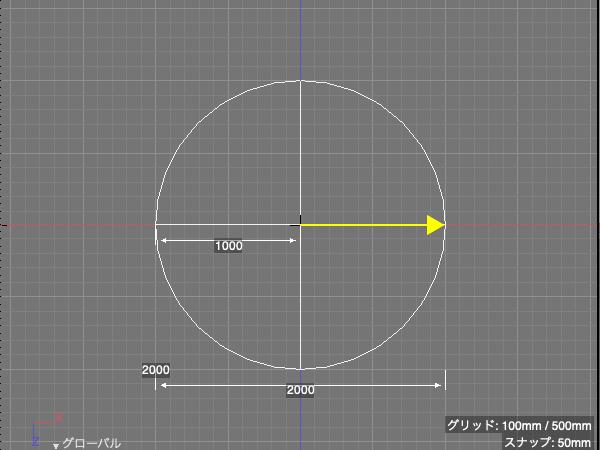

「中心」(旧)
- 从中心点拖拽以指定半径。

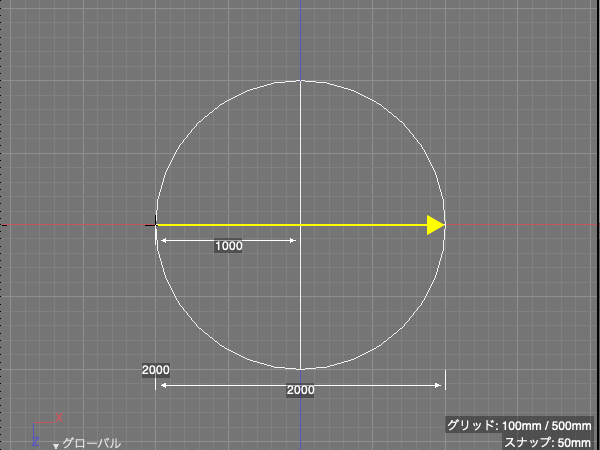

「直径」
- 拖拽以指定直径。
