「Slot(Line)」

Basic Standard Professional
- - O

新增了Slot(Line)的创建功能。

重要此功能仅在Professional版本中可用。

界面「工具箱:新建[CAD]」
主菜单「工具」 > 「新建[CAD]」> 「Slot(Line)」


工具参数

「基准面」按钮
选择创建Slot的平面。(XZ,YZ或XY)
「坐标值」文本框
输入Slot的起点坐标。
「坐标值」文本框
输入Slot的终点坐标。
「半径」文本框
输入Slot的半径。

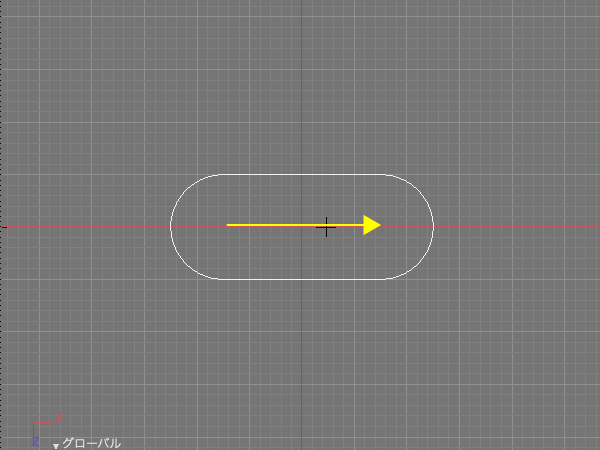

「起点-终点」按钮
将起点和终点作为半圆圆心进行创建。

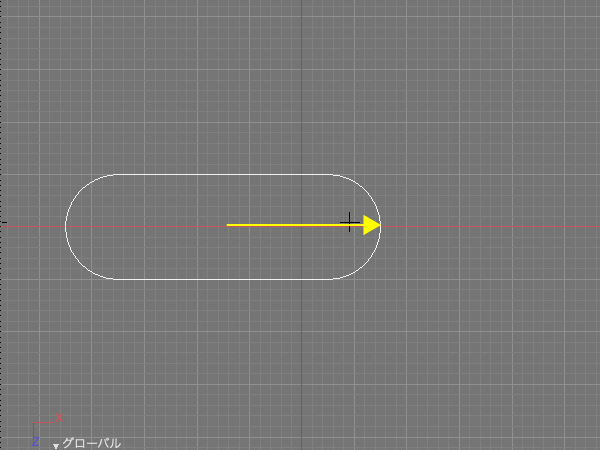

「顶点-顶点」按钮
将起点和终点作为半圆的外切点进行创建。

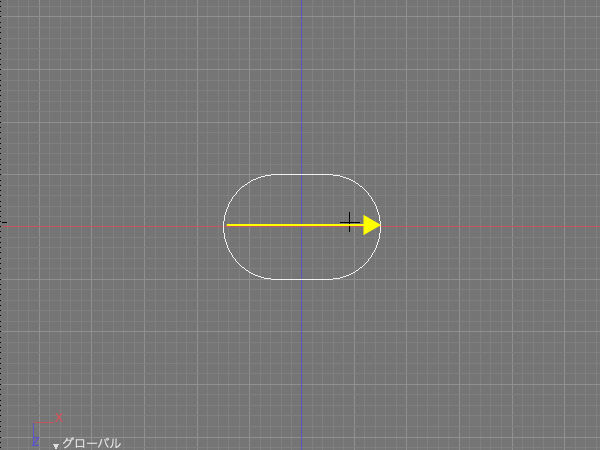

「中心-終点」按钮
将起点作为Slot的中心,终点作为半圆圆心进行创建。(创建一个拖拽长度2倍+直径长度的Slot)

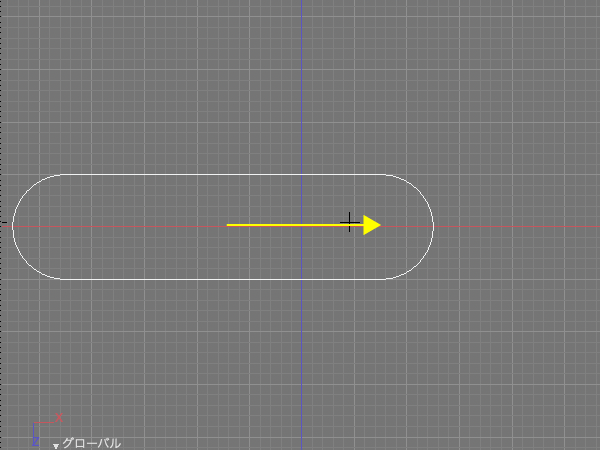

「中心-顶点」按钮
将起点作为Slot的中心,终点作为半圆的外切点进行创建。(创建一个拖拽长度2倍的Slot)
「创建标注」勾选框
勾选时,创建标注。
「确定」按钮
创建一个反映参数的Slot(Line),并退出模式。
「显示标注」勾选框
勾选时,显示创建过程中的标注。

鼠标操作

通过拖拽来创建图形。

  1. 通过在图面上拖动来确定Slot的起点和终点。

  2. 通过拖拽确定Slot的半径。
