「长方形」基于起点和大小的创建模式
Basic | Standard | Professional |
---|---|---|
- | - | O |
在以前指定对角线创建方式的基础上新增了指定起点位置和长宽的创建方式。
重要此功能仅在Professional版本中可用。
界面「工具箱:新建[CAD]」
主菜单「工具」 > 「新建[CAD]」> 「长方形」
工具参数
在「创建长方形」的工具参数中,切换创建方式。
「对角坐标」(旧)
- 「坐标值」文本框
- 输入长方形的对角坐标。
- 「坐标值」文本框
- 输入长方形另一对角坐标。
- 「创建标注」勾选框
- 勾选时,创建标注。
- 「确定」按钮
- 创建一个反映参数的长方形,并退出模式。
- 「显示标注」勾选框
- 勾选时,显示创建过程中的标注。

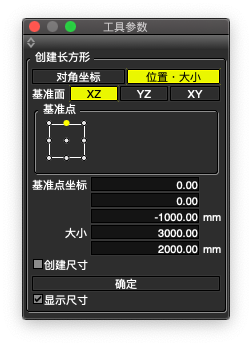

「位置・大小」
- 「基准面」按钮
- 选择创建长方形的平面。(XZ,YZ和XY)
- 「基准点」选择器
- 选择长方形起点的基准位置。
- 「基准点坐标」文本框
- 输入基准点的坐标值。
- 「大小」文本框
- 输入长方形的长和宽。
- 「创建标注」勾选框
- 勾选时,创建标注。
- 「确定」按钮
- 创建一个反映参数的长方形,并退出模式。
- 「显示标注」勾选框
- 勾选时,显示创建过程中的标注。
参考当选择平面和创建平面不一致或选择基准点和拖拽方向不一致时将自动切换参数设置。
鼠标操作
在工具参数中选择创建方式进行操作。
「对角坐标」(旧)

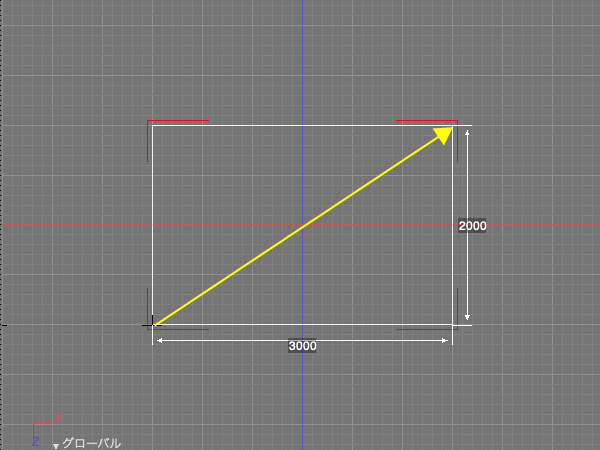

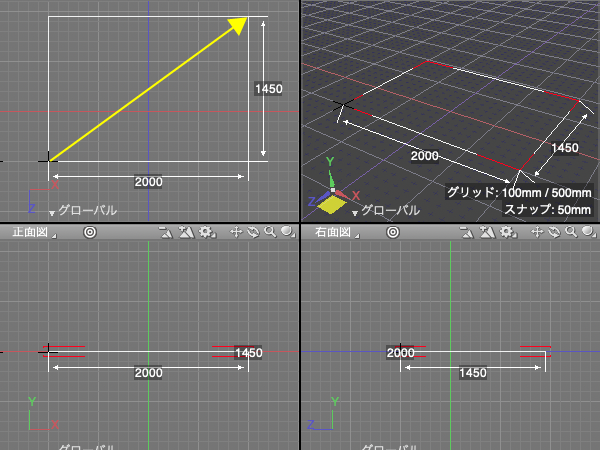

- 通过从点击位置斜向拖拽来创建。
「位置・大小」

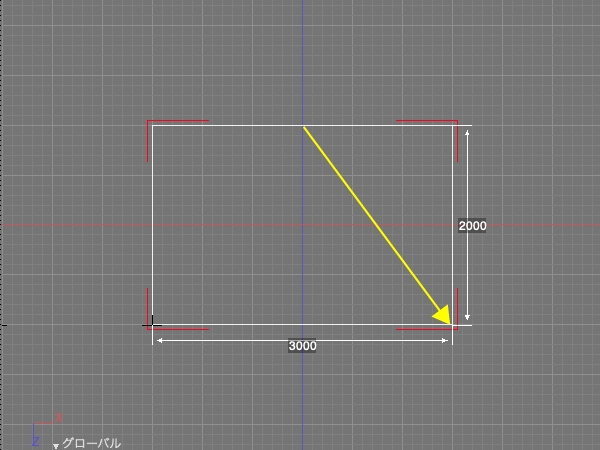

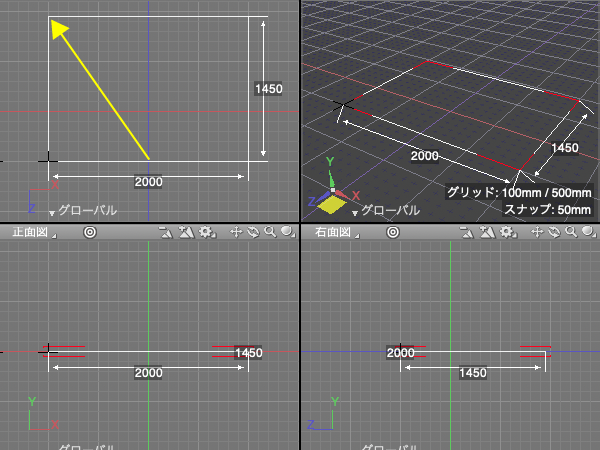

- 选择基准面和基准点后拖拽进行创建。(下图的基准点:中央下)

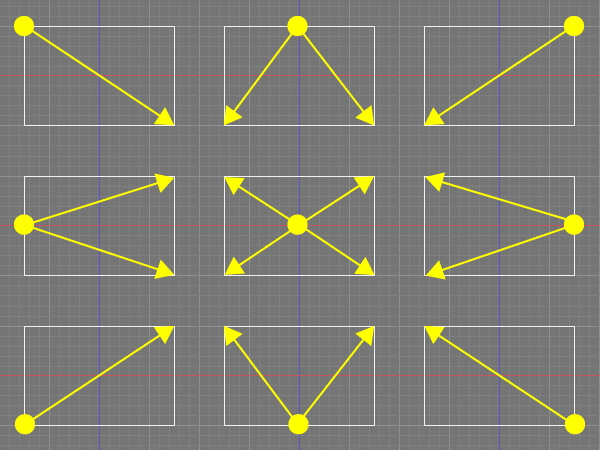

「位置・大小」的基准点
通过确定基准面,基准点,基准点位置和大小来创建长方形。
