「立方体」基于对角线的创建模式

Basic Standard Professional
- - O

在以前指定底面和高的创建方式的基础上新增了指定对角线起始点的创建方式。

重要此功能仅在Professional版本中可用。

界面「工具箱:新建[CAD]」
主菜单「工具」 > 「新建[CAD]」> 「立方体」


工具参数

在「创建立方体」的工具参数中,切换创建方式。

「底・高」(旧)

「坐标值」文本框
输入立方体底面对角坐标值。
「坐标值」文本框
输入立方体底面另一个对角坐标。
「高」文本框
输入立方体的高。
「创建标注」勾选框
勾选时,创建标注。
「确定」按钮
创建一个反映参数的立方体,并退出模式。
「显示标注」勾选框
勾选时,显示创建过程中的标注。

「对角线」

「坐标值」文本框
输入立方体对角点的坐标值。
「坐标值」文本框
输入立方体另一个对角点的坐标值。
「高」显示域
显示立方体的高。
「创建标注」勾选框
勾选时,创建标注。
「确定」按钮
创建一个反映参数的立方体,并退出模式。
「显示标注」勾选框
勾选时,显示创建过程中的标注。

重要「高」值不可编辑。可通过修改坐标值或在「底・高」模式中修改「高」值进行更改。

鼠标操作

「底・高」和「对角线」模式的鼠标操作相同。但会根据指定高时的拖拽操作自动切换工具参数中的创建方式。

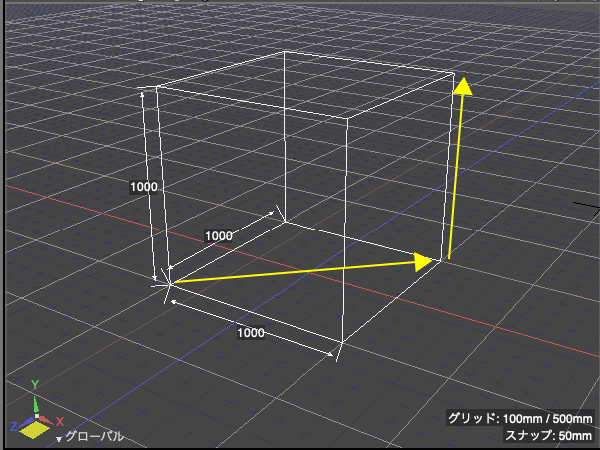

「底・高」「对角线」 共同(无切换)

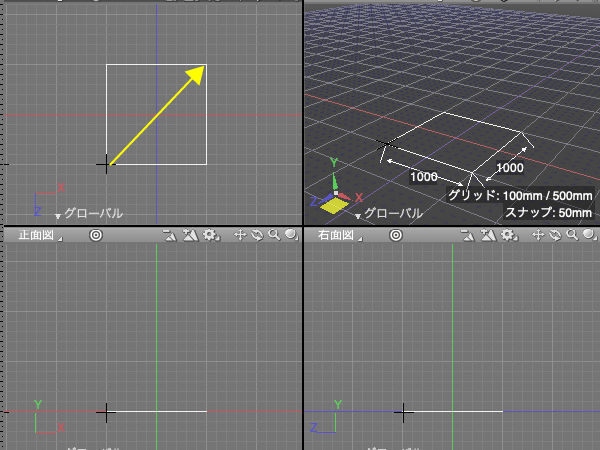

  1. 拖拽以确定立方体底面的对角线。

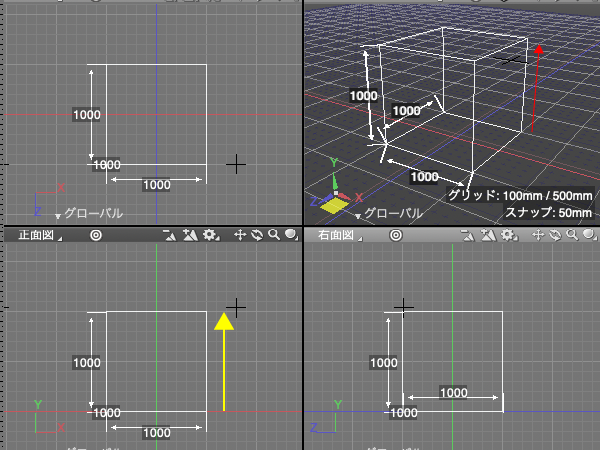

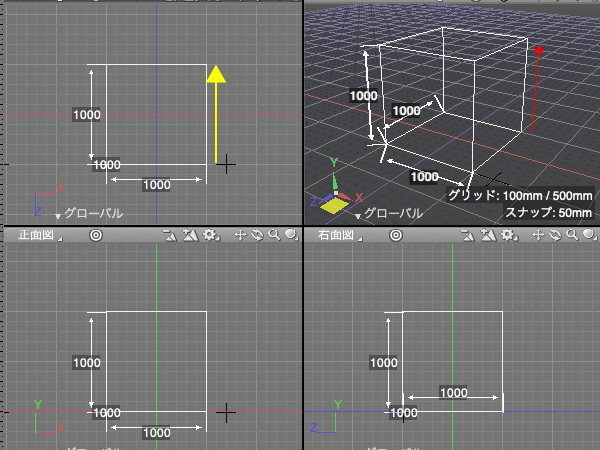

  2. 在同一操作平面内拖拽以确定立方体高。

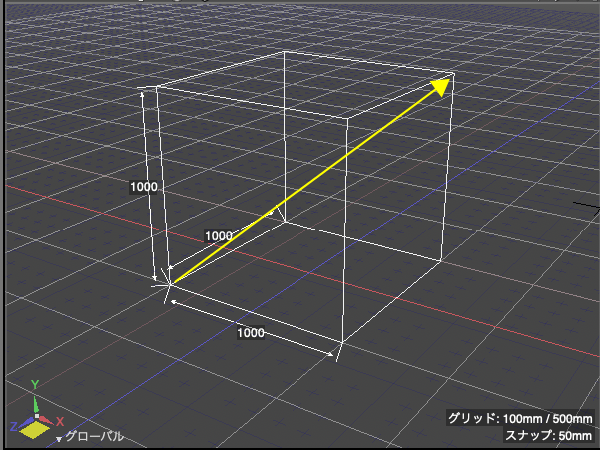

「对角线」「底・高」 自动切换

  1. 拖拽以确定立方体底面的对角线。

  2. 在另一操作平面内拖拽以确定立方体高。
