「圆环」

新建[CAD]工具中新增「环面」功能。

Basic Standard Professional
- - O

使用方法

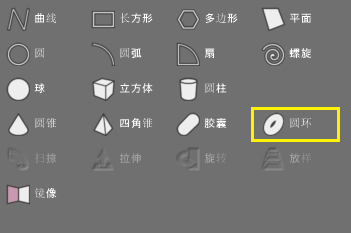

  1. 点击「CAD」 - 工具箱「新建[CAD]」中的「圆环」。
  2. 于图面中拖曳建立最初的圆。
  3. 再次于图面中拖曳设定圆环面(外侧的圆)的半径。

工具参数

「基准面」按钮
可指定XZ/YZ/XY任一平面作为建立环面的基准面。
透过鼠标拖曳建立最初的平面将成为基准面。
「中心」文字框
输入环面中心的坐标。
「半径1」文字框
输入环面的半径。
「半径2」文字框
输入环面外侧圆的半径。
「在内侧创建圆环面」勾选框
开启时,最初建立的圆的内侧会成为建立成圆环面(甜甜圈状部分)。
「确定」按钮
确认环面的建立并结束工具。
「显示标注」勾选框
开启时,可显示标注于使用中的图面。

注意 仅搭载于「Professional」版本。
