「圆锥」

建立[CAD]工具内新增「圆锥」。

Basic Standard Professional
- - O

使用方法

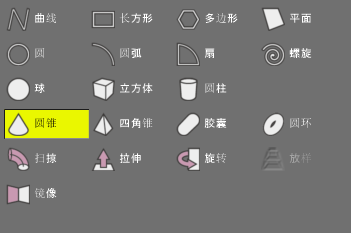

  1. 点击「CAD」模式 - 工具箱「新建[CAD]」的「圆锥」。

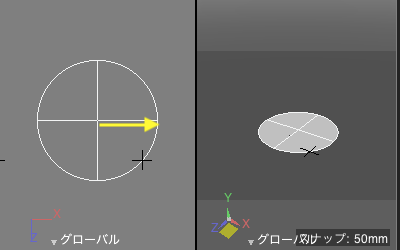

  2. 拖曳图面即可制作底面。拖曳开始点为中心,拖曳的移动距离为半径。

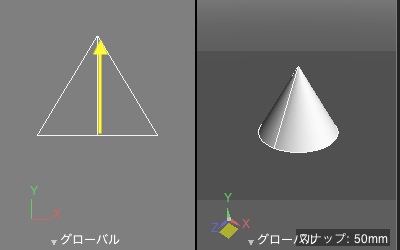

  3. 侧视图可透过拖曳设定高度。

工具参数

「基准面」按钮
可从XZ/YZ/XY平面中选择制作圆锥的基准面。
鼠标操作时,最初开始拖曳的平面将成为基准面。
「中心」文字框
输入圆锥底面的中心坐标。
「半径」文字框
输入底面圆形的半径。
「高度」文字框
输入圆锥的高度。
「确定」按钮
确认圆锥制作,结束工具。
「显示标注」勾选框
开启时,透过鼠标操作显示制作中图面的尺寸标示。

注意 仅搭载于「Professional」版本。
