「打断」

对复数个交叉的线形依照交点进行截断。

Basic Standard Professional
- - O

使用方法

  1. 选择复数个线形。

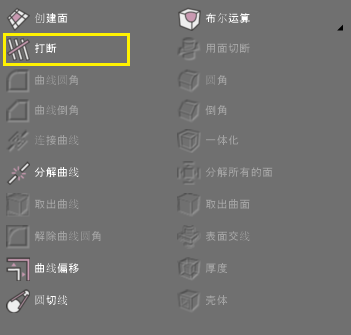

  2. 点击「CAD」模式 - 工具箱「编辑[CAD]」中的「打断」。
  3. 工具参数中选择基准面,并点击「确定」按钮。
  4. 对线形的交点进行截断。

工具参数

「基准面」按钮
利用「XY」「YZ」「XZ」按钮指定交点基准面。
工具参数显示时,鼠标操作最后的视图将会设定为基准面。
对指定面投影的2维线形进行交点的判读。
「确定」按钮
确认截断并结束工具。

注意 仅搭载于「Professional」版本。
