「曲线圆角」

针对选择的曲线定义圆角。

Basic Standard Professional
- - O

使用方法

  1. 于物体编辑模式下选择曲线的顶点。

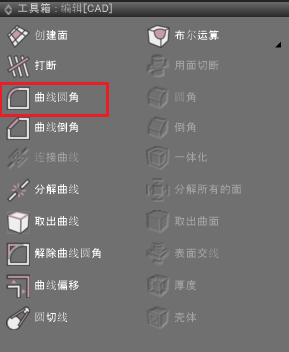

  2. 点击「CAD」模式 - 工具箱「编辑[CAD]」中的「曲线的圆角」。
  3. 对话框内输入数值。
  4. 依据指定的数值定义圆角。

对话框

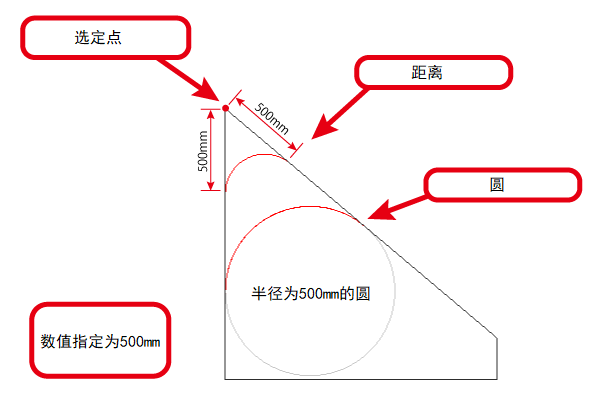

数值可透过「圆」与「距离」进行设定。

「圆」
利用与指定稜线相接的稜线和指定半径圆的内接位置定义圆角。
「距离」
利用与指定稜线相接的稜线和距指定位置的距离定义圆角。

注意 仅搭载于「Professional」版本。
