布尔运算(CAD模式:编辑新物体)

两个NURBS物体进行布尔运算,依据物体的「和」「差」「积」建立物体形状。

Basic Standard Professional
- - O

使用方法

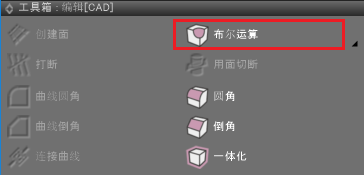

  1. 选择一个欲进行布尔运算的物体,点击「CAD」模式 - 工具箱「编辑[CAD]」中的「布尔运算」。

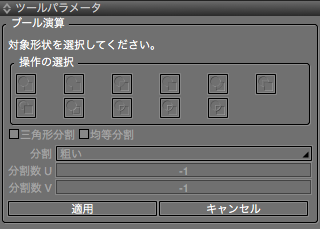

  2. 参数工具中会显示「请选择目标物体」,选择作为目标的物体。
  3. 透过工具参数选择欲进行的布尔运算方式。

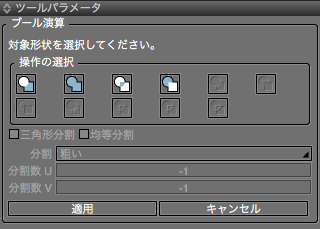

工具参数

1「选择物体与源物体的差保留源物体」按钮
以第二个物体除去第一个物体的「差」建立。
2「融合(删除内部)」按钮
利用两个形状融和的「和」建立。
3「提取交叉部分」按钮
抽取出形状重叠的部分的「积」建立。
4「选择物体与源物体的差保留选择物体」按钮
已第一个物体除去第二个物体的「差」建立。
「应用」按钮
适用运算的结果并结束工具。
「取消」按钮
取消运算结果并结束工具。

注意 仅搭载于「Professional」版本。

注意 当目标物体选择为NURBS物体以外或区块时,会回归原本的布尔运算,物体的结果将多边形化。
