「最短路径选择」
选择以最短距离连接多边形网格的选定两个元素(面,边,顶点)的路径。
Basic | Standard | Professional |
---|---|---|
O | O | O |
使用方法
在物体编辑模式中执行最短路径选择。
- 选择两个多边形网格元素。
- 从主菜单:选择 「选择」>「选择最短路径」。
- 从工具箱中:选择「编辑」>「网格」>「选择」组>「最短路径选择」。

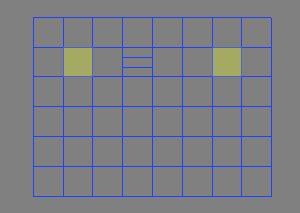

在执行最短路径选择(面)之前

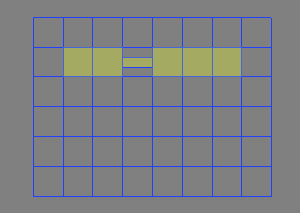

在执行最短路径选择(面)之后
以面中心的中心为基准以最短距离连接。 面分割面组成时选择靠近中心的面。

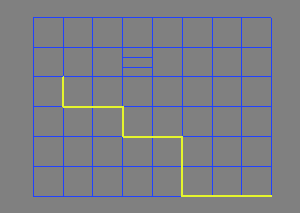

选择执行最短路径(边)后

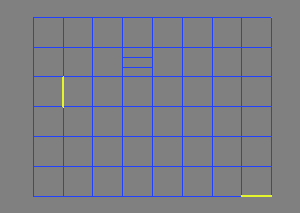

选择执行最短路径(边)前
在边的两端的相近的地方连接。 仅在一侧有面的边和没有面的边是对象。

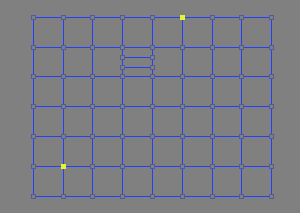

在执行最短路径选择执行(顶点)之前

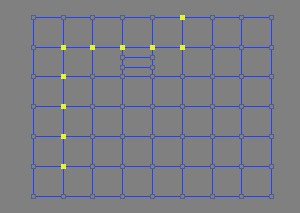

最短路径选择执行(顶点)后
连接顶点。 没有面的顶点也符合条件。

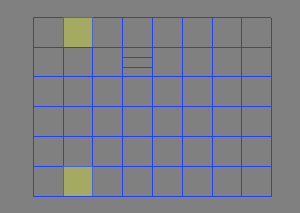

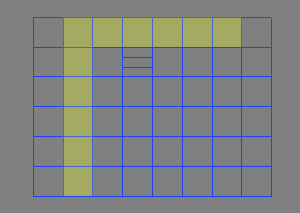

执行连续的最短路径选择
重复并连续地连接「最短路径选择」和其他选择。

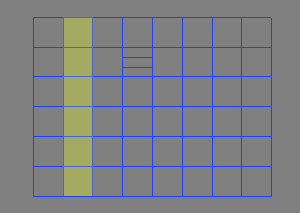

- 执行最短路径选择。

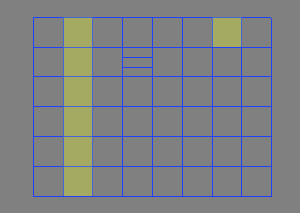

- 选择额外追加一个的多边形网格元素
- 执行最短路径选择

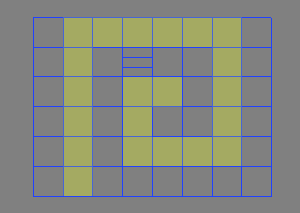

- 根据需要重复。
如果选择了三个或更多元素,连接最后两个选定元素。
