使用方法

您可以从3个位置访问3D打印助理。

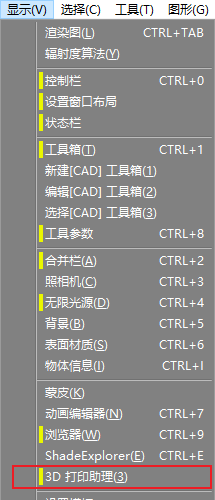

从主菜单

从「显示」菜单中选择「3D打印助理」。
「3D打印助理」启动。

3D打印助理
进入检查模式时，它会自动切换到「3D打印」窗口布局。

从窗口布局选择器打开

在窗口布局选择器中选择「3D打印」窗口布局。
自动切换到启动了「3D打印助理」窗口布局。

从控制栏打开

单击控制栏上的「3D打印助理」按钮。
「3D打印助理」启动。
进入检查模式时，它会自动切换到「3D打印」窗口布局。

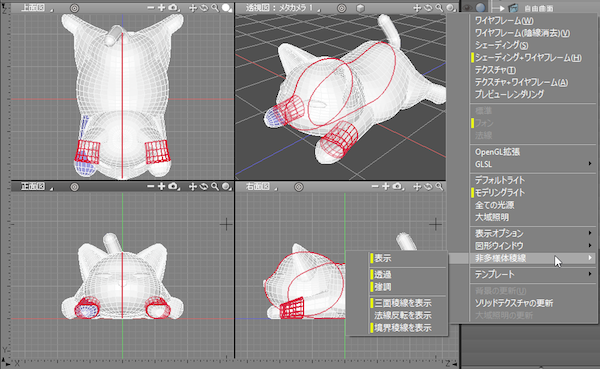

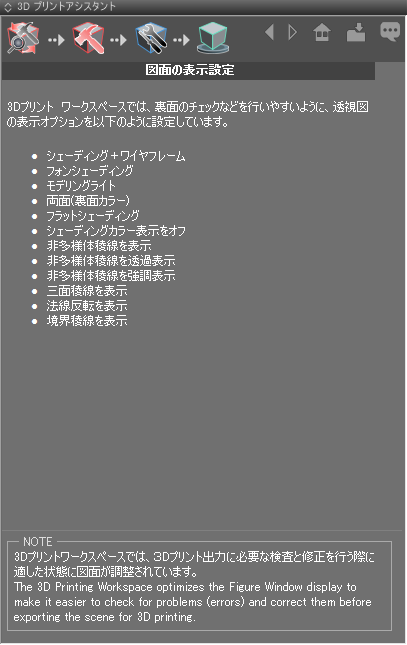

3D打印窗口布局的显示

在3D打印中要检查的错误主要是表面的法线方向，没有厚度的物体以及表面和表面之间的连接状态。这些是判断物体是否实现为物体的标准。

在3D打印窗口布局中，为了便于查看这些状态，假设图形为阴影+线框显示，其表面翻转的部分显示为蓝色（初始值），此外仅具有一个表面边线（开口处或者不连续表面的边界）和三个或更多面连接的三面脊线显示为红色（初始值）。此外，即使边界边缘位于物体的背面，也会打开透明显示「透过」选项。

这些设置可以从图形中的「显示切换弹出菜单」或主菜单「图形」中的「活跃视图」或「全部视图」中的「非流形几何棱线」或「显示选项」进行切换。

主页

从「批量检查&自动校正」，「加厚&一体化」，「导出」中选择工作内容。

1：进入「批量检查&自动校正」页面并自动检查场景。窗口布局切换为「3D打印」。

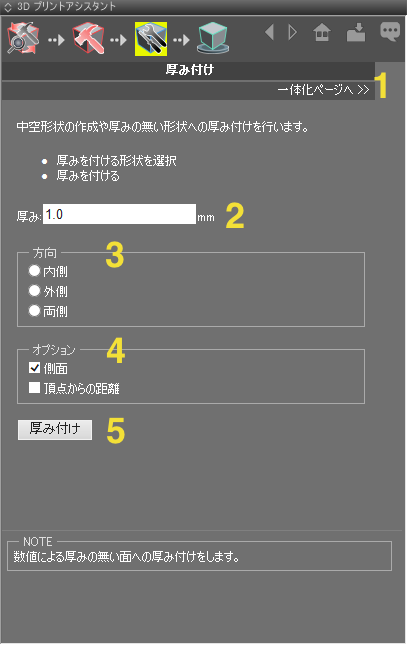

2：转到「加厚」页面。窗口布局切换为「3D打印」。
3：转到「导出」页面。窗口布局切换为「3D打印」。

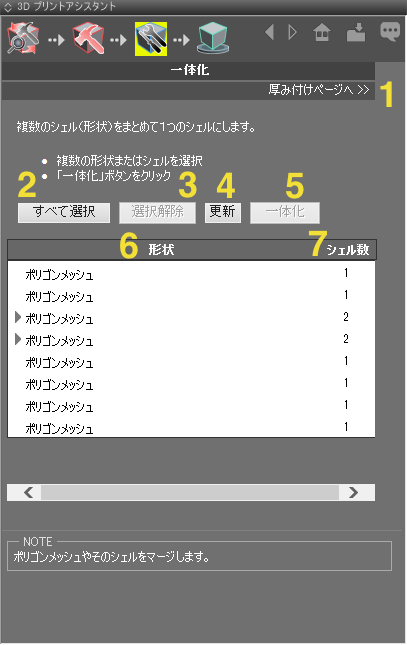

从「批量检查&自动校正」执行校正，针对校正结束的场景上执行「加厚」或「一体化」并通过「导出」将其输出到STL是最简单方法。

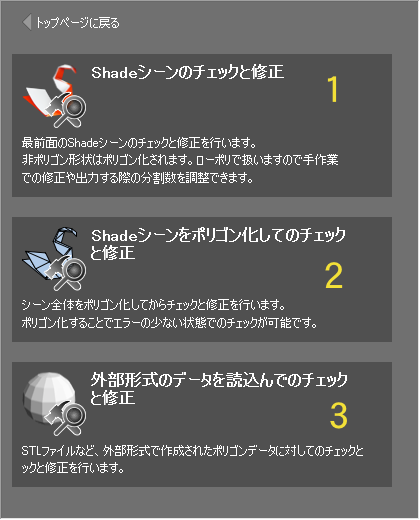

检查场景选择页面

选择「批量检查&自动校正」时显示。

对所有多边形网格执行错误检查。另一方面，Shade 3D也有不是多边形网格的物体，例如球体，圆形和自由曲面。还有许多物体没有实体，例如链接物体，镜像物体，路径复制器，表面复制器和各种关节等。上述两个「检查校正Shade3D场景」和「将场景转换为多边形并检查校正」之间的区别在于对这些多边形网格以外的物体进行何种处理。

１：检查校正Shade3D场景
选择后，将显示「批量检查&自动校正」页面，并对最前面的场景执行自动检查。
对于非多边形网格物体和没有实体的物体，我们将手动转换多边形网格或删除它。

优点	可以为每个物体指定多面体转换时的分割数。考虑到操作顺序，到最后阶段为止可以使用尽可能少的多面体进行操作。浏览器结构也保持原状，因此很容易理解物体管理。
缺点	转换错误和手动工作量增加。

２：将场景转换为多边形并检查校正
选择后，最前面的场景将以STL格式在内部导出，创建一个新场景并在那里读取。（将显示确认对话框。）
通过将场景元素转换为STL格式并将它们加载到新场景中，将所有元素一次转换为多边形网格。
将显示「批量检查&自动校正」页面，并对读取的STL执行自动检查。

优点	由于全部变为多边形网格，因此不会发生转换操作或转换错误。
缺点	浏览器的层次结构丢失，使管理变困难。由于它以恒定精度划分，因此无法指定每个物体的划分数。

３：通过读取外部多边形网格数据来检查校正
读取Shade 3D以外的多边形数据并进行检查。
选择后，将显示用于选择外部格式文件的对话框。当选择文件时，显示「批量检查&自动校正」页面，并对读取的STL进行自动检查。

菜单栏

切换工作页面。它将显示在每个页面的顶部。

将进入「批量检查&自动校正」页面。
将进入「批量检查&特定项目校正」页面。
将转到「加厚&一体化」页面。
转到「导出」页面。
移至上一页。（选择转到「其他信息」页面将始终是「其他信息」的首页。）
移至下一页。（选择转到「其他信息」页面将始终是「其他信息」的首页。）
此显示时无法移动。
转到首页。
以「年月时分秒bak.shd」的格式写入将当前场景指定的文件夹。（例如：2014年3月9日12:45:28是「140309124528 bak.shd」）
打开「其他信息」页面。

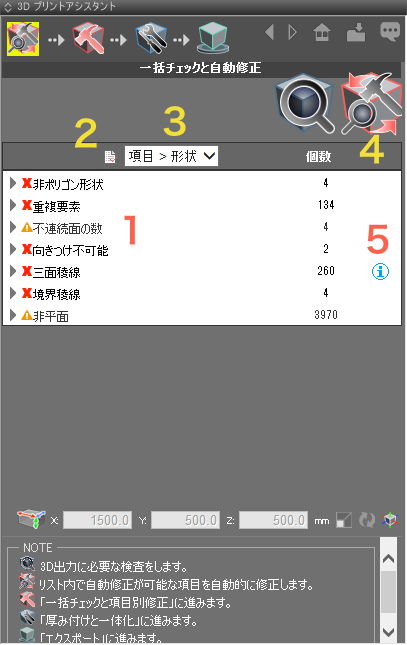

「批量检查&自动校正」页面

对当前场景执行批量错误检查和自动校正。

通过自动校正，我们将对不需要过程选择的项目（冗余元素，法线方向等）进行修改。对于需要处理选择的项目（非多边形物体，边线，非平面等），要在「批量检查和个别项目校正」页面上修改。

检查错误并列在底部的表格中。
将列出的项目再次自动递归校正，并在底部的表格中列出结果。
１：检查时显示列出的项目。单击该项目以使问题区域在绘图中显示。
２：检查日志输出到文件。
３：从「项目>物体」和「物体>项目」中选择列表的显示格式。
选择「项目>物体」时，将按项目类别分为（非多边形物体，边线，非平面等）。单击项目名称的头部并打开项目时，将显示物体名称。
当您选择「物体>项目」时，它被分类为物体（多边形网格，非多边形物体等），单击物体名称的开头打开物体时，将显示项目名称。
４：显示检测到的错误数。
５：它显示在「三面边」的「封闭面」中。点击后，浏览器会显示有关「三面边」和「封闭面」的说明和校正方法的页面。当包含了「三面边」和「封闭面」时，按下自动校正按钮时会显示一个对话框，并选择是否解除所有与三面边的连接。

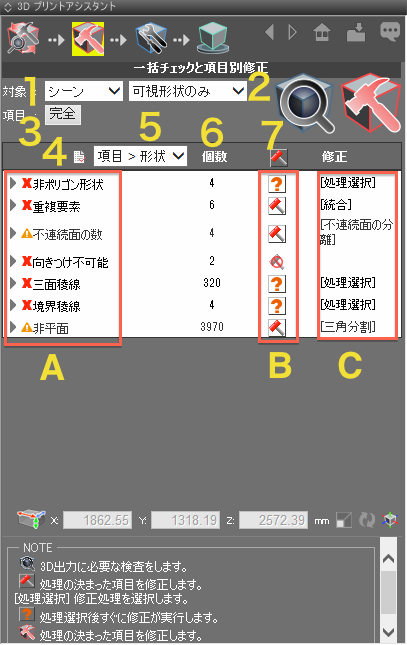

「按项目批量检查和特定项目校正」页面

对当前场景执行批量错误检查和特定项目校正。

可以为列出的每个项目选择修改的处理。还将校正通过自动校正剩下的需要进行处理选择的项目。

另外，从「场景」和「所选物体」，「仅可见物体」，「仅渲染目标物体」，「可见物体和渲染目标物体」的三种类型的选择来选择要检查的物体。

检查错误并列在底部的表格中。
在列出的项目中，为选定要处理的所有项目进行校正，并在底部的表格中列出结果。
１：从「场景」和「选定物体」中选择要检查的物体。
２：从「仅可见物体」，「仅渲染目标物体」，「可见物体和渲染目标物体」中选择要检查的物体。

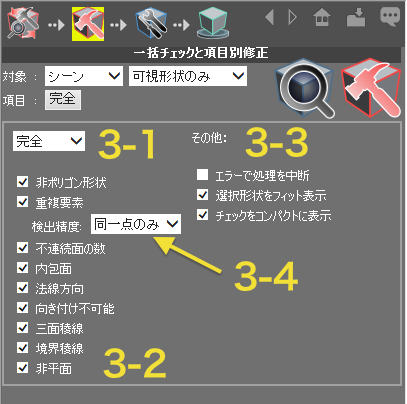

３：要检查的项目的状态显示为「完全」，「简单」，「自定义」中。单击以显示选项区域。
- ３−１：从「完全」（所有项目）和「简单」（「非多边形物体」「重复元素」「法线方向」「境界边」）中选择检查项目组合。在其他组合情况时，显示「自定义」。
- ３−２：单击以选中要检查的项目。
- ３−３：选择其他选项。
- ３−４：从完全的「仅相同点」或在特定范围的「包括相邻点」选择检测重复元素精度。
４：检查日志输出到文件。
５：从「项目>物体」和「物体>项目」中选择列表的显示格式。
选择「项目>物体」时，将其分类为项目（非多边形物体，边界脊线，非平面等），打开项目时，将显示物体名称。
选择「物体>项目」时，将其分类为物体（多边形网格，非多边形物体等），打开物体时，将显示项目名称。
６：显示检测到的错误数。
７：针对列表中选择处理的项目进行统一校正。与功能相同。
Ａ：需要修改的内容显示为，警告时显示。
单击项目名称或物体名称时，问题部分将显示在图形上。
单击顶部将显示包含的项目名称或物体名称。
Ｂ：选择要执行修改处理的时按按钮，确定处理时显示按钮。
单击选择处理，可以选择是保留还是执行该过程。
Ｃ：选择要修改的过程。[集成] [拆分] [删除] [三角测量]等已经确定。

备注要检查的项目，检查物体和其他设置将被保存，并在下次执行时反映出来。

自动校正和特定项目校正之间的区别

例如手动或按项目将重叠顶点合并时则会出现重复面或三面边，如果将它们分开，将再次出现重复元素。
在自动校正中，在纠正这些问题的同时，纠正每个错误，以便获得最佳结果。

另一方面，在逐项修改中，针对通过自动校正无法处理的校正方法，方法由用户选择并进行校正。

自动校正中剩下的错误通过按项目校正来校正，或者通过再次检查结果并执行自动校正处理等，错误方式来回校正使校正更有效率。

场景工具

同等缩放整个场景的外部尺寸，并移动整个场景的原点。它显示在「批量检查&自动校正」「批量检查和按项目修改」页面上。

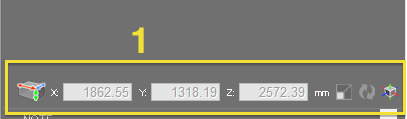

１：显示整个当前场景的外部尺寸。如果编辑场景，则可以使用按钮再次检索场景。

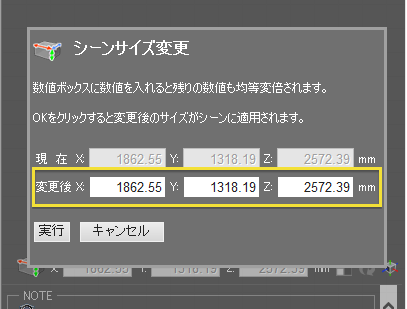

显示「更改场景大小」对话框，并均匀地缩放整个场景的外部尺寸。
在对话框底部的其中一个文本框中输入数值时，其余文本框的值会自动更改。
它通过「执行」按钮应用于场景。
移动整个场景，使整个场景的边界框的中心与原点重合。

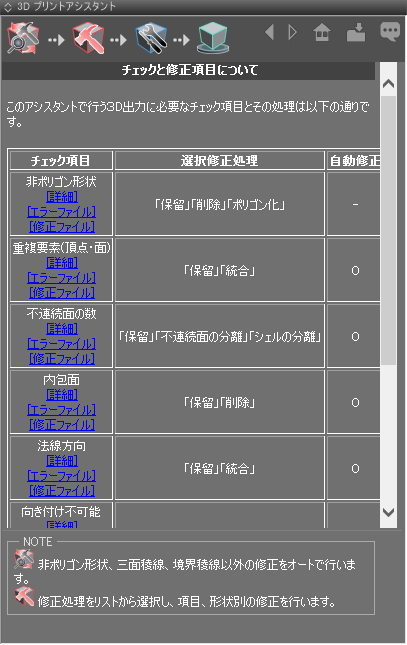

关于错误内容和校正方法

执行3D打印时无法正确3D打印的物体，或者3D打印机实用程序软件无法读取物体时可能会显示下列错误（）和警告（）。

非多边形物体（错误）
重复元素（顶点/面）（错误）
不连续面（警告）
内包面（错误）
法线方向不一致（错误）
方向不可定（错误）
三面边（错误）
边线（错误）
非平面（警告）

每个错误（）和警告（）的概要以及按项目介绍校正方法如下。

・非多边形物体（错误）: 除了多边形网格以外的，原始球和圆，自由曲面等以外的物体。除多边形网格外发生错误。
校正方法：变换为多边形网格
・重复元素（顶点/面）（错误）: 它是重叠相同坐标的顶点或面。由于在同一坐标上永远不会超过两个，因此会发生错误。
校正方法：合并（合并）顶点和面，并修改它们，使其不存在两个或更多个。
・不连续面（警告）: 由单一的多边形网格构成的表面只中，与其它的面没有相连的面，或者是那个集合体。因为每个面的法线方向可能不同因此发生警告错误。
校正方法：将一个一个连续的面的集合体分离为单独的多边形网格，或通过集成到一个多边形网格中进行修改。
・内包面（错误）: 像箱子一眼的封闭多边形网格内的分区一样存在的面。一个物体被分成两个或更多而出错。
校正方法：删除包含面以使其成为一个物体。
・法线方向不一致（错误）: 法线方向不一致的连续面的集合，因为表和里的方向不一致而出错。
校正方法：使方向朝向相同（内部，外部）。
・方向不可定（错误）: 正面和背面无法区别的物体。像三面边，莫比斯幻，克莱因壶一类的的物体。发生错误，因为无法定义正面和背面。
・三面边（错误）: 一个边线上三个或更多面连接。没有表面连续性，并且无法定义正面和背面导致错误。
校正方法：分离或删除每一面，以便可以定义表和里。在分离的表面上需要执行添加厚度等的校正。此外，删除还会删除与其连接的面，因此需要进行单独的确认工作。
边线（错误）: 只和一个表面相连的边线。由于表面中断而出错。
校正方法：根据状态通过填充和增厚变成固体。
・非平面（警告）: 在具有四个或更多顶点的平面中，当划分为三个顶点时，所有法线都指向不同的方向。因为一个表面不能定义为平面而发生错。
校正方法：将三个顶点分割，以便每个面都可以定义为一个平面。

处理链接物体

检查Shade 3D场景时，需要注意链接物体。

镜像物体: 变为边线错误。在自动校正中，镜子部分与实体化的原始多面体实现一体化，但在项目校正中，要选择「填充」或「加厚」。预先实例化镜像物体或通过选择场景将其转换为STL来实现。
链接物体/路径复制器，表面复制器的物体: 使用自动检查，不会出错。通过手动实现或在场景选择中选择STL来实现它。
即使您按原样导出它，它也将被多面体化，但不会执行一体化等操作。
