STL导出

使用方法

从文件菜单的「导出」选择「STL...」并导出 。

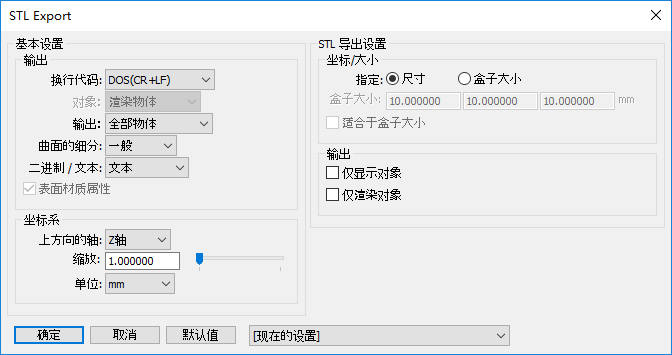

●「STL导出设置」对话框

「坐标/大小」组

「缩放」控制器

打开后，对原来的尺寸，用「缩放」控制指定的倍率进行放大缩小(0.001-100倍)。

「边界框尺寸」控制器

打开后，自动缩小输出，以便缩小到指定的箱尺寸。

「适应边界框尺寸」确认栏

仅指定箱尺寸指定时有效。

当输出物体的尺寸比指定的箱尺寸小的时候，将输出物体扩大为合适尺寸。

「输出」组

「仅显示对象」确认栏

只输出图纸窗口中显示的物体。

「仅渲染对象」确认栏

只输出要渲染的物体。

如果双方都确认，只有满足双方条件的物体才能作为输出对象。

注意 不输出相机和灯光。

注意 不进行物体的厚度，固体(表面的正反的整合性)检查，面的减少等最优化处理。

注意 输出表面的总数显示在信息窗口。用于检查3D打印机的面数限制。
