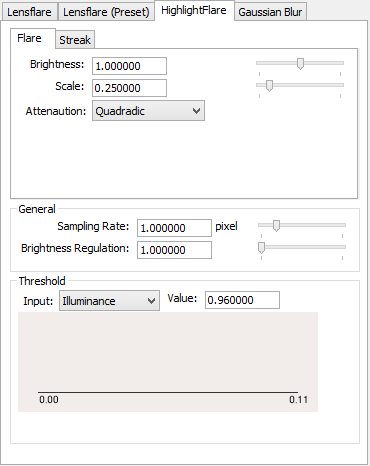

HighlightFlare Tab

하이라이트 플레어 설정(Highlight flare settings)이 여기에 적용됩니다.

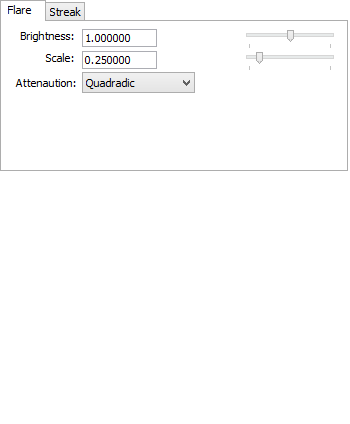

Flare Tab

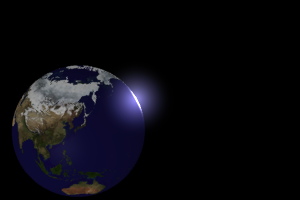

Brightness Textbox and Slider
하이라이트 플레어(highlight flare) 밝기(brightness)를 지정합니다.

(왼쪽부터 : 0.5, 1.0, 2.0; Attenuation를 Quadratic로 설정)

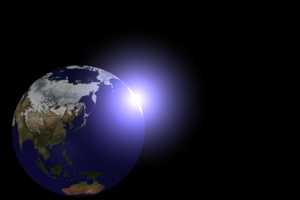

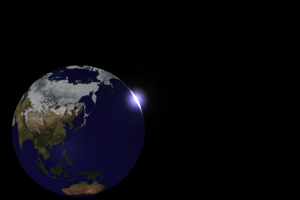

Scale Textbox and Slider
하이라이트 플레어(highlight flare) 스케일(scale)을 지정합니다.

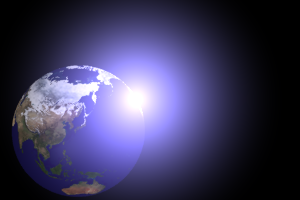

(왼쪽부터 : 0.1, 0.5, 1.0; Quadratic attenuation)
Attenuation Pop-up Menu
하이라이트 플레어(highlight flare) 감쇠(attenuation)를 위해 Linear, Quadratic, 또는 Fourth Power을 선택하십시오.

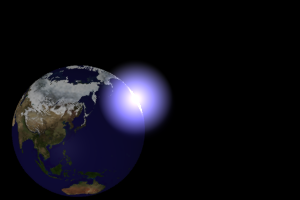

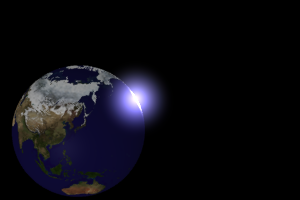

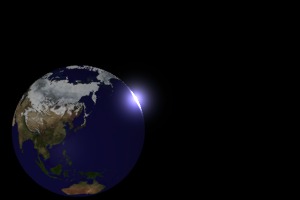

(왼쪽부터 : Linear, Quadratic, Fourth Power)

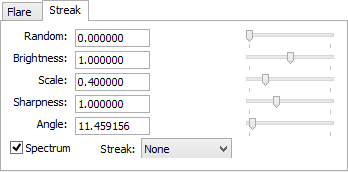

Streak Tab
Streak Pop-up Menu
추가할 줄무늬 유형을 선택하십시오. None, Line, Cross, Hexagon, 또는 Octagon을 선택하십시오.

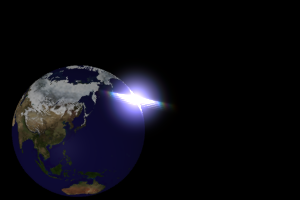

(왼쪽부터 : None, Line)

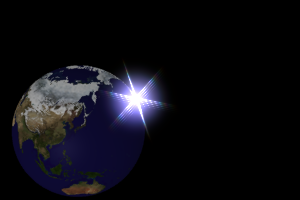

(왼쪽부터 : Cross, Hexagon, Octagon)
Random Textbox and Slider
줄무늬(streak)의 임의성(randomness)을 지정합니다.

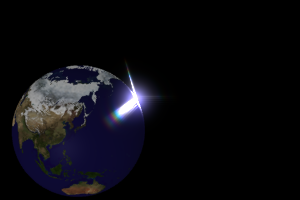

(왼쪽부터 : 0.1, 1.0, 2.0)

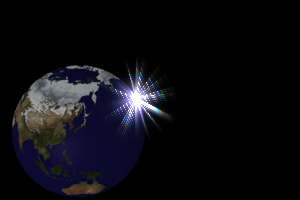

Brightness Textbox and Slider
줄무늬(streak)의 밝기(brightness)를 지정합니다.

(왼쪽부터 : 0.5, 1.0, 2.0; 무작위(Random): 0.5)
Scale Textbox and Slider
줄무늬(streak)의 크기를 지정합니다.

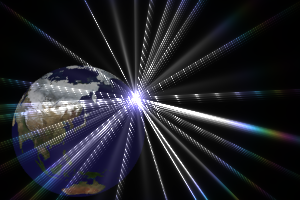

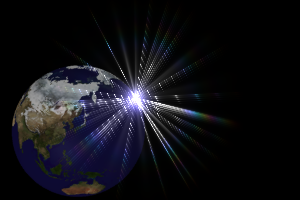

(왼쪽부터 : 0.5, 1.0, 2.0; Random 및 Brightness: 1.0)
Sharpness Textbox and Slider
줄무늬(streak)의 sharpness를 지정합니다.

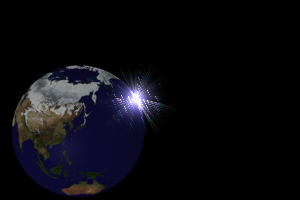

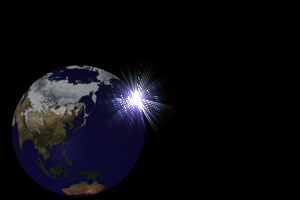

(왼쪽부터 : 0.5, 1.0, 2.0; Random 및 Brightness: 1.0)
Angle Textbox and Slider
줄무늬(streak)의 각도(angle)를 지정합니다.
(왼쪽부터 : 30, 90, 180; Random: 0.5; Brightness: 1.0)

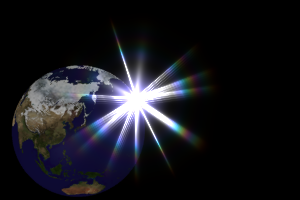

Spectrum Checkbox
줄무늬(streaks) 끝에 빛 스펙트럼(light spectrum)을 그릴 지 여부를 지정합니다.

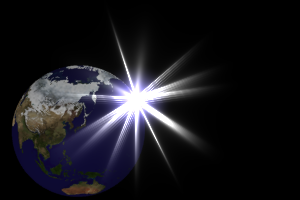

(왼쪽 : with spectrum; 오른쪽 : without spectrum)
General Group
Sampling Rate Textbox and Slider
기 본 설정은 1 픽셀마다 하이라이트 플레어를 그리는 것입니다. 그러나 샘플 사이의 공간을 늘려 렌더링 시간을 줄일 수 있습니다. 최종 이미지의 목적에 맞게 샘플링 속도를 조정하십시오. 샘플링 속도를 1 미만으로 낮추면 거친 선(jaggy lines)을 피할 수 있습니다.
Brightness Regulation Textbox and Slider
전 체 이미지의 하이라이트 플레어(highlight flare) 밝기를 평균화합니다. 반사적이고 투명한 물체(Reflective and transparent objects)는 장면의 다른 물체보다 훨씬 밝은 하이라이트(highlight)를 쉽게 얻을 수 있습니다. 여기 유리의 예시에서 볼 수 있습니다. 우리는 그러한 영역에서 밝기(brightness)를 줄여야합니다.

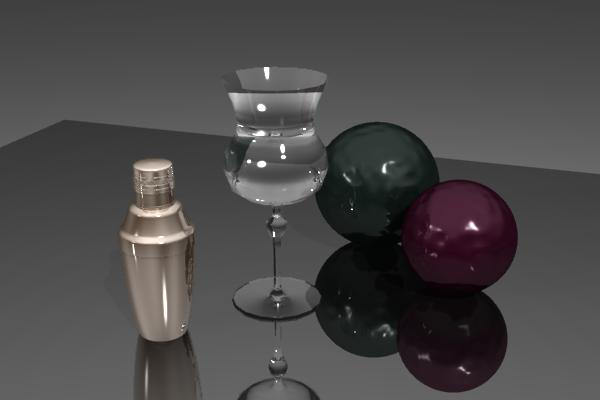

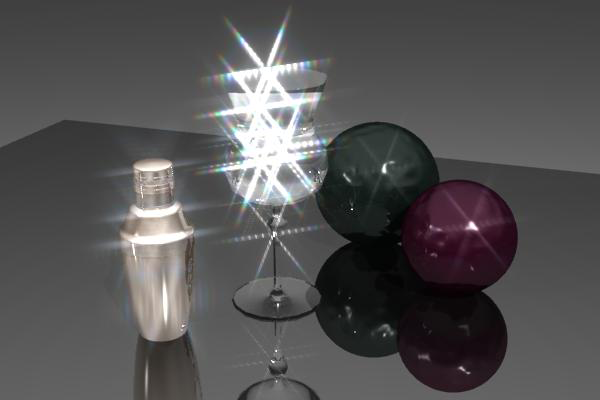

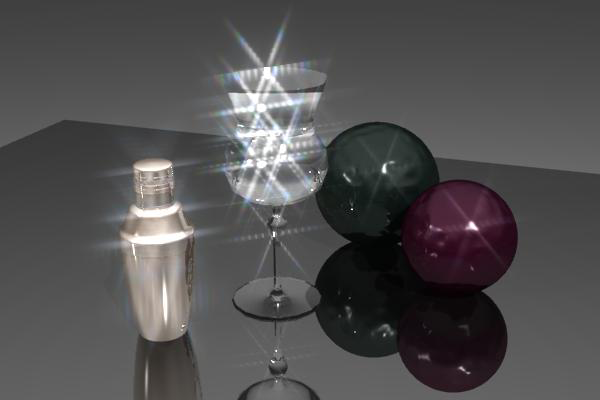

(위에서부터 : no streaks, Streak Brightness 0.1 with Brightness Regulation 1, and Streak Brightness 1.0 with Brightness Regulation 10)
Threshold Group
Input Pop-up Menu
하이라이트 플레어 임계 유형(highlight flare threshold type)으로 Illuminance, Brightness, R, G, 또는 B를 선택하십시오.
Value Text Box
플 레어의 임계 값을 지정합니다. 하이라이트 플레어(Highlight flare)는 임계(threshold) 값보다 높은 밝기의 영역에 적용됩니다. 값이 작을수록 낮은 밝기에서 하이라이트 플레어가 발생하는 반면 값이 클수록 밝은 플레어는 가장 밝은 영역에만 적용됩니다.

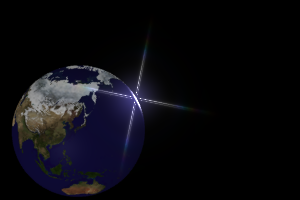

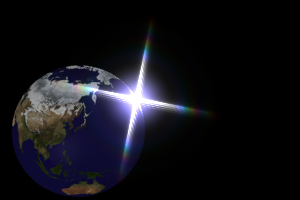

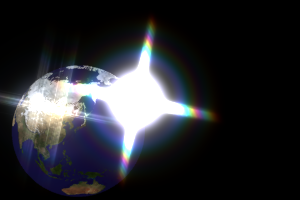

(왼쪽부터 : Illuminance 0.59, 0.96, 1.16)

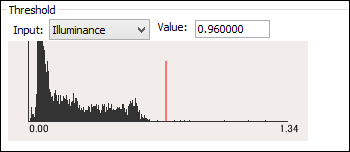

Histogram
조 명 밝기의 히스토그램을 표시합니다. 임계 값 위치(threshold position)는 빨간색 선으로 표시됩니다. 히스토그램(histogram)을 클릭하거나 드래그하면 임계(threshold) 값이 변경됩니다. 빨간 선의 오른쪽 영역에는 highlight flare가 나타나는 조명이 표시됩니다.
