Usage

DepthPlus는 MultiPass의 Z Depth 확인란을 선택하고 이미지의 128/64 Pixel Depth를 선택하면 렌더링된 이미지를 처리합니다. 렌더링 옵션의 탭이 켜져 있습니다.

따라서 DepthPlus를 사용할 때는 이 확인란을 켜십시오.

1. Image window를 선택하여 Rendering options을 표시하고 Image tab을 클릭하십시오.
2. Pull-down menu에서 Pixel Depth 64 비트 또는 128 비트를 선택하십시오.

   Z Depth 확인란을 켭니다.


Setting DepthPlus

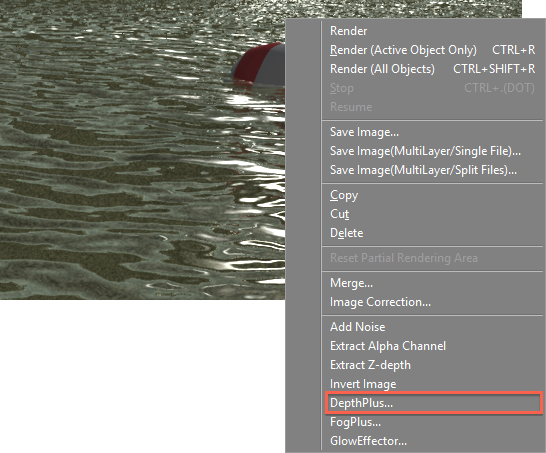

1. 렌더링 완료시 Image window에서 마우스 오른쪽 버튼을 클릭 (Win) / Ctrl + 클릭 (Mac)하여 contextual menu를 표시하고 DepthPlus ...를 선택합니다.

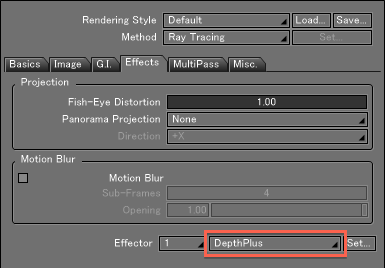

2. Rendering options의 Effects 탭에 있는 Effector pull- down menu에서 DepthPlus를 선택하고 Set... 버튼을 클릭할 수도 있습니다.


Setting the Parameters

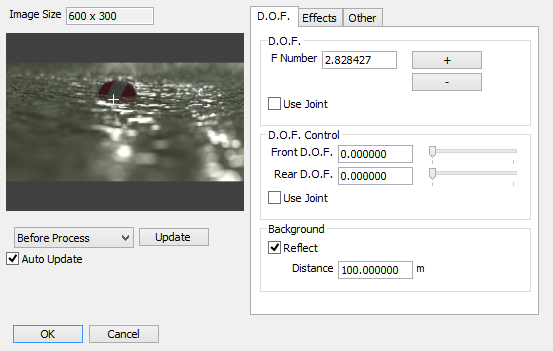

3. DepthPlus 창에서 각 매개 변수(parameter)를 지정하십시오.
   DepthPlus를 실행하기 전에 DepthPlus 창의 왼쪽에 있는 Preview window에서 매개 변수 설정을 확인할 수 있습니다.


   DepthPlus


   Auto Preview 확인란을 켜면 매개 변수가 변경될 때 preview window가 자동으로 업데이트됩니다.


   참고 Keep Z 확인란을 해제한 상태로 렌더링된 이미지의 경우 DepthPlus 창의 Preview 버튼을 눌러도 DepthPlus가 미리보기에 적용되지 않습니다. 렌더링된 이미지가 없으면 Preview window에 이미지가 표시되지 않으므로 Rendering options의 Effector pull-down menu에서 DepthPlus를 선택하더라도 DepthPlus 프로세스가 적용된 미리보기를 작성할 수 없습니다.

   참고 Image window를 통해 표시되고 지정된 DepthPlus 매개 변수는 Rendering options의 Effector pull-down menu에서 선택하여 표시되는 DepthPlus window의 매개 변수 설정과 연결됩니다.

Creating a Focus Object with the Preview Window

1. 이미지를 렌더링하고 Preview window에서 object를 클릭하십시오.



   참고 Preview window에서 배경을 클릭하면 focus object가 생성되지 않습니다.

2. Focus object 생성을 확인하는 대화 상자가 나타납니다. OK를 클릭하십시오.


   Shade3D

Changing the Focus Position

1. 초점 위치를 변경하려면 Preview window에서 초점을 맞출 새 위치를 클릭하십시오.



   참고 Preview window 내에서 클릭하여 초점 위치가 변경되면 DepthPlus FocusObject로 작성된 초점 위치를 지정하는 구형 객체도 Figure window에서 동기화되어 이동합니다.

2. 설정을 완료한 후 Start 버튼을 클릭하여 DepthPlus 프로세스를 시작하십시오.

   DepthPlus를 적용하기 전의 이미지

   DepthPlus가 적용된 후의 이미지

Animating With DepthPlus

DepthPlus는 애니메이션을 지원합니다.

Creating an Animation

1. 매 개 변수(parameters)를 제어할 접합을 작성하려면 Toolbox의 부재 도구(part tool)에서 DepthPlus Controller를 선택하여 접합을 작성하고 접합에 대한 Motion setting을 지정하십시오. 이를 통해 각 매개 변수(parameter)를 동적으로 변경할 수 있습니다.

   Joint를 만들 때 Browser window의 View

The Motion Setting

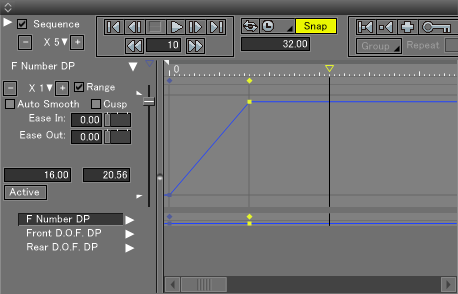

2. View menu에서 Motion을 선택하여 Motion setting window을 표시하십시오. Motion setting window에는 joints로 사용되는 parameters(F. Number, Front D.O.F., 및 Rear D.O.F.)가 표시됩니다.
   Joints 역할을 하는 파라미터에 대한 모션 설정을 할 수 있습니다.

DepthPlus Settings

3. Rendering options에 있는 Effects 탭의 Effector pull-down menu에서 DepthPlus를 선택하고 Set... 버튼을 클릭하십시오.
4. DepthPlus 창이 나타납니다. 각 매개 변수를 지정하고 Start 버튼을 클릭하십시오.


   DepthPlus




Creating an Animation

5. Rendering options에서 다른 항목을 설정한 후 Rendering 메뉴에서 Create Animation...을 선택하여 애니메이션 렌더링을 시작합니다.
   각 프레임이 렌더링된 후 DepthPlus가 적용됩니다.

팁 Slider와 같은 joint에 포커스를 지정하는 object를 넣고 Motion setting을 하면 포커스가 변경되는 애니메이션을 만들 수 있습니다.
